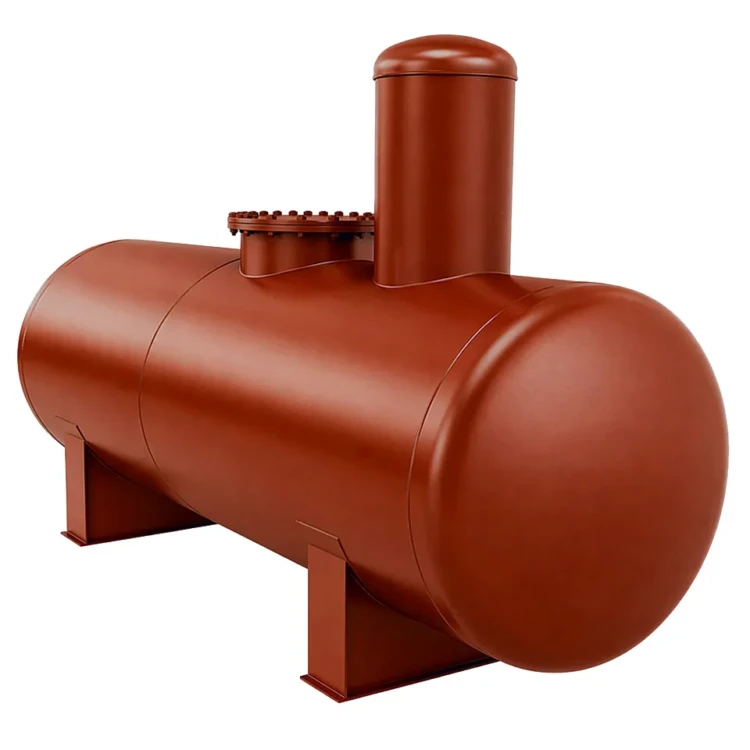

Деаэратор ДА-150/50

Деаэратор ДА-150/50 — атмосферный струйно-барботажный деаэратор производительностью 150 т/ч, предназначенный для удаления коррозионно-активных газов (кислорода и свободной углекислоты) из питательной воды котлов. Деаэратор ДА-150/50 обеспечивает снижение остаточного содержания растворённого кислорода до ≤ 20 мкг/кг, что соответствует требованиям ГОСТ 16860-88 к питательной воде паровых и водогрейных котлов.

Деаэратор ДА-150/50 работает при рабочем давлении пара 0,02 МПа (избыточное), температура деаэрированной воды на выходе — 104 °С. Объём деаэраторного бака — 50 м³. Диаметр деаэраторной колонки — 1000 мм.

Технические характеристики деаэратора ДА-150/50

Деаэратор ДА-150/50 изготавливается из углеродистой стали Ст3сп. Деаэрационная колонка струйно-барботажного типа обеспечивает высокую эффективность дегазации воды в две ступени: в струйной ступени вода нагревается до температуры насыщения и выделяет большую часть газов, в барботажной ступени происходит окончательное удаление остаточных газов. Остаточное содержание O₂ — не более 20 мкг/кг, CO₂ — следовые количества. Комплектуется совместно с баком деаэраторным БДА и колонкой деаэраторной КДА.

Конструкция и принцип работы

Деаэратор Деаэратор ДА-150/50 состоит из деаэраторного бака-аккумулятора и деаэрационной колонки, установленной на баке. Исходная вода подаётся в верхнюю часть колонки через дырчатые тарелки, дробится на мелкие струи и нагревается паром, поступающим снизу. В барботажном листе вода дополнительно обрабатывается паром через отверстия. Выделившиеся газы вместе с паровым выпаром отводятся через охладитель выпара в атмосферу.

Деаэрированная вода накапливается в баке-аккумуляторе и подаётся питательным насосом в котёл. Греющий пар подводится к барботажному листу снизу. Принцип действия основан на законе Генри: растворимость газов в воде уменьшается при повышении температуры. При температуре 104 °С вода практически полностью освобождается от растворённых газов.

Эксплуатация и безопасность

Деаэратор ДА-150/50 оснащается предохранительным клапаном, регулятором давления пара, водоуказательным стеклом и манометрами. Управление работой автоматическое — регулятор поддерживает постоянное давление в деаэраторе на уровне 0,02 МПа. Для безопасной работы установлены охладители выпара серии ОВА. Деаэратор соответствует требованиям ГОСТ 16860-88 и Правил Ростехнадзора.

Поставка и комплектация

Деаэратор ДА-150/50 поставляется в разобранном виде (колонка и бак отдельно) или в сборке по договорённости. Масса — 4800 кг, габариты в сборке — 25000х1000х2400 мм. В комплект поставки входят: деаэраторная колонка, бак-аккумулятор, арматура, КИП, крепёжные детали, паспорт. Монтажные чертежи и схемы трубной обвязки предоставляются с документацией.

Заказ и доставка деаэраторов

Котельный завод «Сибкотломаш» производит деаэраторы в г. Бийск Алтайского края и осуществляет поставку по всей России и в страны СНГ. Завод принимает заявки на деаэраторы любой производительности — от малых установок для небольших котельных до крупных деаэрационных установок для промышленных предприятий. Все изделия изготавливаются в соответствии с технической документацией и проходят контроль качества перед отгрузкой. Каждый деаэратор сопровождается паспортом изделия и руководством по монтажу и эксплуатации.

Для получения коммерческого предложения на деаэратор необходимо указать: требуемую производительность (т/ч), объём бака-аккумулятора (м³), параметры питательной воды на входе (жёсткость, температура), рабочее давление греющего пара, схему включения в тепловую схему котельной. Специалисты завода выполняют подбор оборудования, разрабатывают тепловую схему деаэрационной установки, осуществляют шефмонтаж и пусконаладочные работы. Гарантийный срок на все изделия — 18 месяцев со дня ввода в эксплуатацию, срок службы — не менее 25 лет. Возможна поставка в составе комплексной водоподготовительной установки совместно с фильтрами умягчения, химдозаторами и охладителями выпара.

Деаэраторы серии ДА Сибкотломаш соответствуют всем требованиям технических регламентов и стандартов, действующих на территории Российской Федерации.
