Деаэраторная колонка КДА-5

Деаэраторная колонка КДА-5 — струйно-барботажная колонка номинальной производительностью 5 т/ч атмосферного типа, предназначенная для термической дегазации питательной воды паровых котлов и подпиточной воды тепловых сетей. Изделие соответствует требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля» и поставляется по чертежу 00.9032.014-03.

Деаэраторная колонка КДА-5: назначение и область применения

Деаэраторная колонка КДА-5 закрывает задачу удаления коррозионно-агрессивных газов — растворённого кислорода и свободной углекислоты — из питательной воды промышленных паровых котлов производительностью до 6,5 т/ч и из подпиточной воды систем теплоснабжения. Удаление этих газов критично: остаточный кислород запускает язвенную коррозию экранных труб котла и питательных трубопроводов, а свободная углекислота агрессивно разрушает чугунные секции экономайзера.

Деаэраторная колонка КДА-5 устанавливается на горизонтальный бак-аккумулятор серии БДА (штатно — БДА-2 объёмом 2 м³) и в совокупности образует атмосферный термический деаэратор ДА-5. Деаэрационный узел монтируется в водоподготовительной линии котельной за химводоочисткой и перед группой питательных насосов котла. Корректная работа узла обеспечивает стабильное снижение содержания растворённого кислорода до нормативного уровня и продлевает ресурс паровых котлов и тепловых сетей.

Среды — вода и водяной пар избыточного давления. Рабочее абсолютное давление в колонке составляет 0,12 МПа (0,012 МПа избыточного), температура нагретой и обработанной воды на выходе — 104,25 °С, что соответствует точке насыщения при указанном давлении.

Деаэраторная колонка КДА-5: устройство и принцип работы

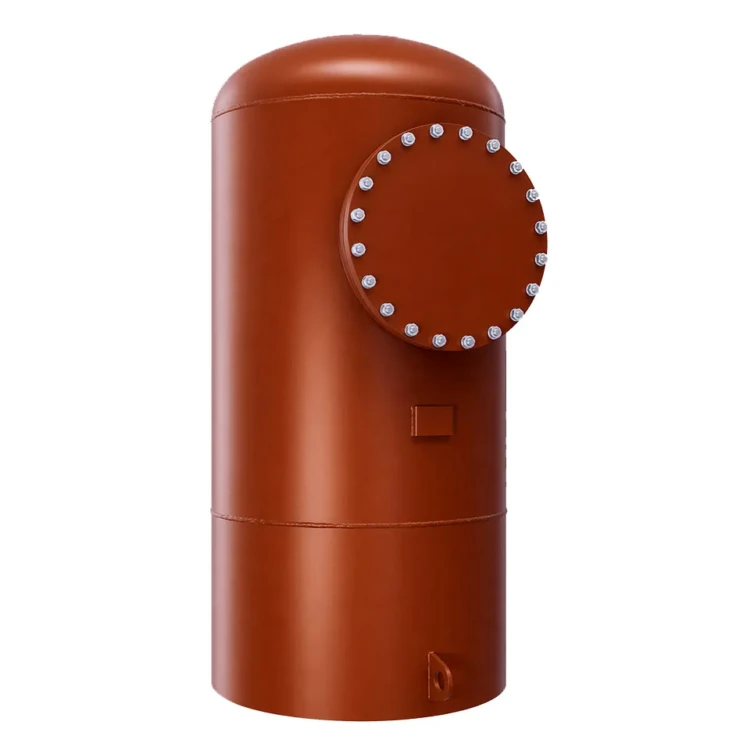

Деаэраторная колонка КДА-5 имеет конструкцию, отработанную с учётом требований ГОСТ 16860-88: вертикальный цилиндрический корпус диаметром 512–530 мм и высотой около 2100 мм, эллиптическое верхнее днище, штуцеры подвода исходной воды, греющего пара и отвода парогазовой смеси (выпара). Корпус изготавливается из углеродистой стали Ст3сп; внутренние устройства — две перфорированные струйные тарелки и непровальная барботажная тарелка — выполнены из нержавеющей стали 12Х18Н10Т, что обеспечивает стойкость к коррозии в зоне контакта пар-вода.

Принцип работы — двухступенчатая схема дегазации: первая ступень струйная, вторая барботажная. Исходная вода через входной штуцер подаётся на верхнюю перфорированную тарелку и стекает с её поверхности тонкими струями каскадом через нижнюю перфорированную тарелку на барботажный лист. На струйной ступени происходит грубая дегазация и нагрев воды до температуры, близкой к температуре насыщения, за счёт встречного движения греющего пара, поступающего снизу.

На барботажной ступени греющий пар подаётся под непровальную тарелку: проходя через её отверстия, пар интенсивно барботирует слой воды, обеспечивая догрев до температуры насыщения и глубокую дегазацию. Площадь отверстий рассчитана так, что под тарелкой формируется устойчивая паровая подушка, предотвращающая провал воды через перфорацию. После барботажа деаэрированная вода сливается в бак-аккумулятор, а несконденсировавшаяся парогазовая смесь отводится через штуцер выпара в охладитель выпара или непосредственно в атмосферу.

Деаэраторная колонка КДА-5: преимущества

• Двухступенчатая струйно-барботажная схема обеспечивает остаточное содержание кислорода в выходящей воде в пределах нормативов ГОСТ 16860-88 для атмосферных деаэраторов
• Внутренние тарелки из нержавеющей стали 12Х18Н10Т сохраняют рабочие сечения перфорации и не подвержены коррозии в среде вода-пар
• Диапазон рабочих нагрузок 30-120 % от номинальной производительности позволяет деаэрировать воду в условиях переменной паропроизводительности котельной
• Вертикальная компоновка с эллиптическим днищем минимизирует занимаемую площадь в водоподготовительном цехе
• Корпус из стали Ст3сп с электросварным креплением внутренних устройств — простая ремонтопригодность и доступность диагностики тарелок
• Колонка ориентируется относительно вертикальной оси произвольно, что упрощает привязку к существующему трубопроводному узлу
• Совместимость с типовым баком БДА-2 и охладителем выпара ОВА-2 даёт готовую заводскую сборку деаэраторной установки ДА-5

Деаэраторная колонка КДА-5: применение в котельной

Деаэраторная колонка КДА-5 поставляется как самостоятельное изделие — для построения полнокомплектного атмосферного деаэратора ДА-5 и согласованной работы линии водоподготовки рекомендуется следующее оборудование:

• Деаэратор ДА-5/2 в сборе с баком БДА-2 — готовая поставка колонки с горизонтальным баком 2 м³
• Охладитель выпара ОВА-2 — поверхностный теплообменник для конденсации паров выпара и возврата конденсата в цикл
• Гидрозатвор для ДА 5-25 — защита бака от превышения уровня и давления
• ВПУ-1.0 — водоподготовительная установка натрий-катионирования для умягчения воды перед деаэрацией
• Котёл паровой ДКВр-2,5-13С — типовой потребитель деаэрированной воды от установки ДА-5
• Котёл паровой КЕ-2,5-14С — альтернативный котёл для котельных с угольной топкой

Состав и стоимость комплекта уточняйте при оформлении заказа.
