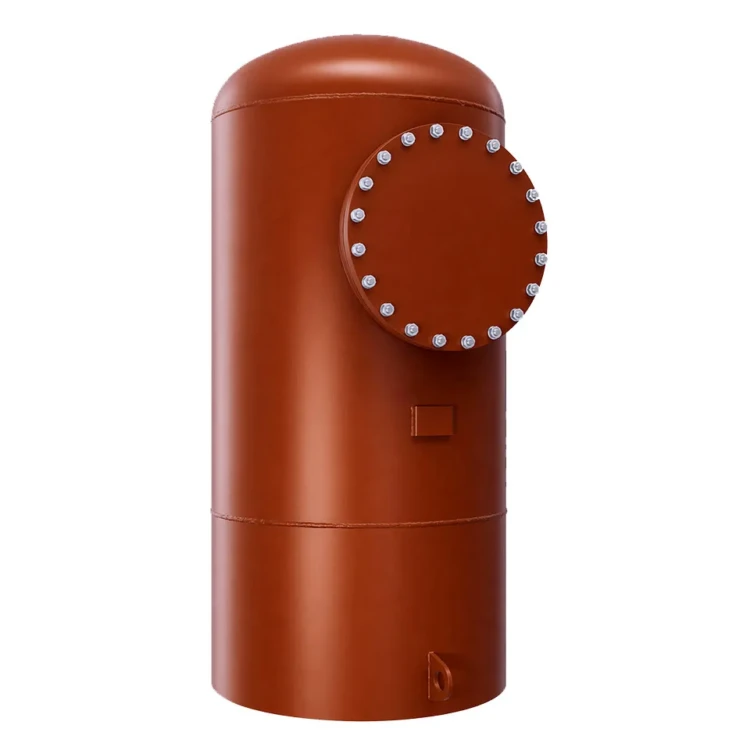

Деаэраторная колонка КДА-10
| Технические характеристики | |
|---|---|
| Номер чертежа | 00.9032.014-02 |
| Производительность номинальная, т/ч | 10 |
| Абсолютное давление, МПа | 0,12 |
| Рабочая среда | вода, пар |
| Температура среды, °С | 104,25 |
| Диапазон рабочих нагрузок, т/ч | 3,0–12,0 |
| Материал корпуса | Ст3сп / 09Г2С |
| Материал внутренних устройств | сталь 12Х18Н10Т |
| Габариты (Ø×H), мм | 512×2100 |
| Масса, кг | 235 |
Описание
Деаэраторная колонка КДА-10 — атмосферная двухступенчатая колонка номинальной производительностью 10 т/ч, предназначенная для термической дегазации питательной воды паровых котлов и подпиточной воды теплосетей. Изделие соответствует требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля» и поставляется по чертежу 00.9032.014-02.
Деаэраторная колонка КДА-10: назначение и область применения
Деаэраторная колонка КДА-10 закрывает задачу удаления растворённого кислорода и свободной углекислоты из воды, питающей промышленные паровые котлы производительностью от 6,5 до 10 т/ч включительно. Кислород, оставшийся в питательной воде, формирует язвенные коррозионные дефекты на внутренней поверхности экранных и кипятильных труб котла; свободная углекислота агрессивно атакует чугунные секции экономайзера и питательные трубопроводы.
Колонка предназначена для работы в составе атмосферного термического деаэратора серии ДА-10. На один типоразмер колонки штатно подходят два варианта бака-аккумулятора: горизонтальный БДА-4 объёмом 4 м³ либо БДА-8 объёмом 8 м³ — выбор зависит от требуемого запаса деаэрированной воды и динамики потребления котельной. Деаэрационный узел монтируется в водоподготовительной линии за натрий-катионитовой фильтрацией и перед группой питательных насосов.
Рабочее абсолютное давление в колонке — 0,12 МПа (избыточное 0,02 МПа), температура воды на выходе — 104,25 °С, что соответствует точке насыщения для атмосферного деаэратора. Допустимый диапазон гидравлической нагрузки — от 3,0 до 12,0 т/ч (30–120 % от номинальной), что обеспечивает работу колонки при переменной паропроизводительности котельной без нарушения качества дегазации.
Деаэраторная колонка КДА-10: устройство и принцип работы
Деаэраторная колонка КДА-10 имеет конструкцию вертикального цилиндрического сосуда диаметром 512 мм и высотой 2100 мм с эллиптическим верхним днищем и патрубками подвода исходной воды, греющего пара и отвода парогазовой смеси. Корпус выполнен из углеродистой стали Ст3сп либо низколегированной 09Г2С на выбор заказчика; внутренние устройства — две перфорированные струйные тарелки и непровальная барботажная тарелка — изготовлены из коррозионно-стойкой нержавеющей стали 12Х18Н10Т. Это исключает деградацию рабочих сечений перфорации в среде вода-пар и продлевает срок службы изделия.
Принцип работы — двухступенчатая схема дегазации: первая ступень струйная, вторая барботажная. Поток исходной воды через входной штуцер подаётся в смесительный объём верхней тарелки и через водослив поступает на её перфорированную часть. Через отверстия вода стекает струями на нижнюю перфорированную тарелку, после которой каскадом сливается на барботажное устройство. На струйной ступени происходит грубая дегазация и нагрев воды до температуры, близкой к температуре насыщения, за счёт встречного движения греющего пара.
На барботажной ступени греющий пар подаётся под непровальную тарелку: проходя через её отверстия, он интенсивно барботирует слой воды, обеспечивая догрев до температуры насыщения и глубокую дегазацию. Площадь отверстий рассчитана так, что под тарелкой формируется устойчивая паровая подушка, исключающая провал воды через перфорацию при минимальной тепловой нагрузке. После барботажа деаэрированная вода через сливной порог уходит в бак-аккумулятор, а несконденсировавшаяся парогазовая смесь (выпар) отводится через верхний штуцер в охладитель выпара.
Деаэраторная колонка КДА-10: преимущества
- Двухступенчатая струйно-барботажная схема обеспечивает остаточное содержание кислорода в выходящей воде в пределах нормативов ГОСТ 16860-88 для атмосферных деаэраторов
- Внутренние тарелки из нержавеющей стали 12Х18Н10Т сохраняют рабочие сечения перфорации в течение всего ресурса и не требуют замены при штатной эксплуатации
- Широкий диапазон рабочих нагрузок 30–120 % позволяет деаэрировать воду в условиях переменного паросъёма котельной от 3,0 до 12,0 т/ч
- Возможность исполнения корпуса из стали 09Г2С при работе с пониженными температурами или повышенными требованиями к ударной вязкости металла
- Совместимость с двумя типами баков-аккумуляторов БДА-4 и БДА-8 даёт гибкость в выборе ёмкости узла под динамику потребления
- Гидроиспытание корпуса избыточным давлением 0,2 МПа на заводе подтверждает прочность сварных швов и исключает скрытые дефекты
- Вертикальная компоновка минимизирует занимаемую площадь в водоподготовительном цехе котельной
Деаэраторная колонка КДА-10: применение в котельной
Деаэраторная колонка КДА-10 поставляется как самостоятельное изделие — для построения полнокомплектного атмосферного деаэратора и согласованной работы линии водоподготовки рекомендуется следующее оборудование:
- Деаэратор ДА-10/4 — готовая сборка колонки с горизонтальным баком объёмом 4 м³
- Деаэратор ДА-10/8 — сборка с увеличенным баком БДА-8 на 8 м³ для котельных с большим запасом деаэрированной воды
- Охладитель выпара ОВА-8 — поверхностный теплообменник для конденсации парогазовой смеси и возврата конденсата в цикл

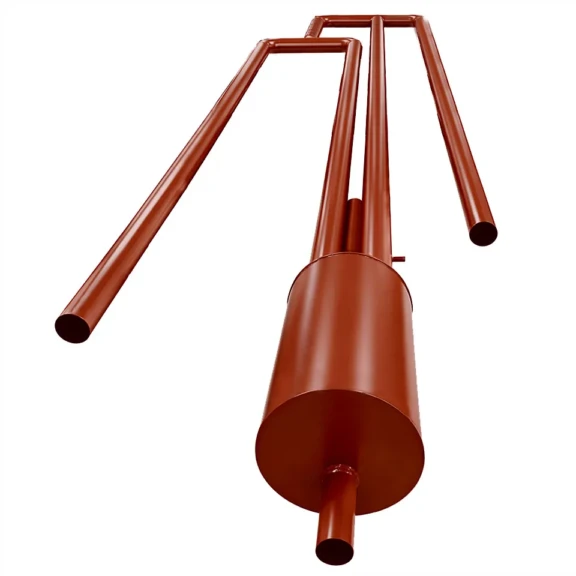

- Гидрозатвор для ДА 5-25 — комбинированное предохранительное устройство от превышения уровня и давления
- ВПУ-3.0 — водоподготовительная установка натрий-катионирования производительностью 3 т/ч для умягчения воды перед деаэрацией
- Котёл паровой ДКВр-10-13С — типовой потребитель деаэрированной воды от установки ДА-10
- Котёл паровой КЕ-10-14С — альтернативный угольный котёл для котельных со слоевым сжиганием топлива
Состав и стоимость комплекта уточняйте при оформлении заказа.
| Полные технические характеристики | |
|---|---|
| Номер чертежа | 00.9032.014-02 |
| Тип | атмосферная деаэрационная колонка струйно-барботажного типа |
| Производительность номинальная | 10 т/ч |
| Диапазон рабочих нагрузок | 3,0–12,0 т/ч (30–120 % от номинальной) |
| Абсолютное давление в колонке | 0,12 МПа (избыточное 0,02 МПа) |
| Пробное давление при гидравлических испытаниях | 0,2 МПа избыточного |
| Температура воды на выходе | 104,25 °С |
| Рабочая среда | вода и водяной пар |
| Количество ступеней дегазации | две (струйная и барботажная) |
| Количество перфорированных струйных тарелок | 2 шт. |
| Барботажное устройство | непровальная тарелка |
| Материал корпуса | углеродистая сталь Ст3сп или низколегированная 09Г2С (по выбору) |
| Материал внутренних устройств (тарелок) | нержавеющая сталь 12Х18Н10Т |
| Совместимые баки-аккумуляторы | БДА-4 (4 м³) и БДА-8 (8 м³) |
| Габариты (Ø×H), мм | 512×2100 |
| Масса, кг | 235 |
