Деаэратор ДА-10/8

Деаэратор ДА-10/8 — атмосферный термический деаэратор номинальной производительностью 10 т/ч с полезной вместимостью бака 8 м³. Деаэратор ДА-10/8 удаляет растворённый кислород и свободную углекислоту из питательной воды паровых котлов средней мощности при одновременном её нагреве до температуры насыщения 104,2 °С, обеспечивая защиту котлоагрегатов и теплосетей от внутренней коррозии.

Деаэратор ДА-10/8: назначение и область применения

Деаэратор ДА-10/8 применяется в составе паровых котельных средней мощности с одним или двумя котлами 6,5-10 т/ч, а также в схемах теплоснабжения промышленных предприятий и многоквартирных жилых районов. Полезная вместимость бака 8 м³ обеспечивает буфер питательной воды на 40-50 минут работы котлоагрегата на номинальной нагрузке без подпитки, что позволяет сглаживать неравномерность водоразбора и продувки.

Конструкция и параметры узла соответствуют требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля». Деаэратор поставляется в виде сборочной единицы, состоящей из деаэрационной колонки КДА-10 и деаэраторного бака БДА-8 с приварной площадкой и обвязочными штуцерами для подвода химически очищенной воды и греющего пара.

Целесообразно применять увеличенное исполнение с баком 8 м³ в групповых котельных с двумя котлами 10 т/ч либо в схемах с большим расходом продувки и неравномерной нагрузкой по сменам, где требуется буферизация питательной воды.

Деаэратор ДА-10/8: устройство и принцип работы

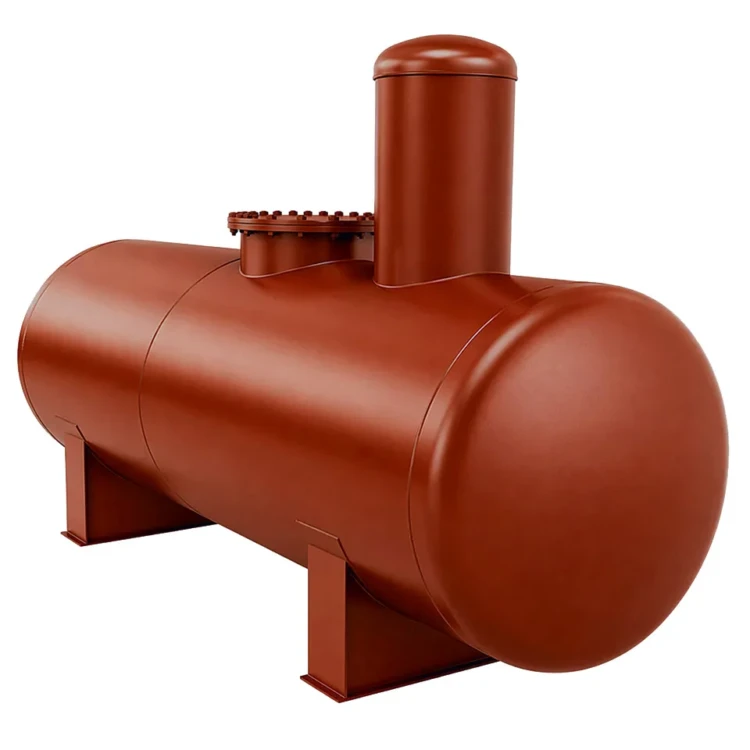

Деаэратор ДА-10/8 имеет конструкцию, состоящую из горизонтального цилиндрического деаэраторного бака БДА-8 с эллиптическими днищами и вертикально установленной над ним деаэрационной колонки КДА-10. В колонке размещены струйная и барботажная ступени дегазации; колонка соединена с баком фланцевым стыком и оснащена штатными штуцерами подвода и отвода рабочей среды.

Принцип работы основан на двухступенчатом термическом удалении растворённых газов. Умягчённая после ВПУ исходная вода подаётся в верхнее распределительное устройство колонки и движется сверху вниз через струйный распределитель и барботажную тарелку. Греющий пар низкого давления подаётся снизу и движется навстречу воде, нагревая её до 104,2 °С и вытесняя растворённые газы из жидкой фазы.

Освобождённые газы (O₂, свободная CO₂ и небольшое количество водяного пара) сбрасываются через выхлопной патрубок колонки в атмосферу либо направляются в охладитель выпара ОВА-8 для рекуперации тепла. Защита деаэратора от опасного повышения давления и уровня воды обеспечивается отдельно поставляемым комбинированным гидрозатвором с расширительным бачком — типовое устройство гидрозатвор для ДА 5-25.

Работа деаэратора автоматизирована: рабочее избыточное давление в баке поддерживается на уровне 0,02 МПа регулятором давления пара, уровень воды — поплавковым регулятором уровня. Расчётный срок службы корпуса бака и колонки 20 лет, гарантия 18 месяцев со дня ввода в эксплуатацию или 24 месяца со дня отгрузки изделия с завода-изготовителя.

Деаэратор ДА-10/8: преимущества

• Производительность 10 т/ч с полезной вместимостью бака 8 м³ полностью покрывает подпитку парового котла ДКВр-10 или КЕ-10 при штатной нагрузке и продувке.
• Увеличенный бак 8 м³ — длительный буфер на 40-50 минут работы котла на номинальной нагрузке, удобство для котельных с переменным расходом пара.
• Двухступенчатая дегазация (струйная + барботажная) в колонке КДА-10 — гарантированное удаление O₂ до значений нормативного остатка для котлов средней мощности.
• Габариты 5250×1650×3790 мм и масса 2320 кг — установка размещается в типовом помещении деаэрации средней котельной без специального фундамента.
• Штатное соединение колонки и бака фланцевым стыком — возможность раздельной транспортировки при ограничениях габарита и сборки на месте.
• Углеродистая сталь корпуса с эллиптическими днищами — длительный ресурс при эксплуатации в среде «вода + насыщенный пар» при температуре до 104,2 °С.
• Заводское изготовление по чертежу 00.8133.081 КЗ «Сибкотломаш» г. Бийск с гидравлическим испытанием каждого корпуса.

Деаэратор ДА-10/8: применение в котельной

В составе котельной Деаэратор ДА-10/8 устанавливается между питательным трактом ВПУ и питательным насосом котла. Для полноценной работы паровой котельной средней мощности рекомендуется следующее основное оборудование:

• Водоподготовительная установка ВПУ-6.0 — Na-катионитовая ВПУ перед деаэратором, производительность сопоставима с расходом подпитки.

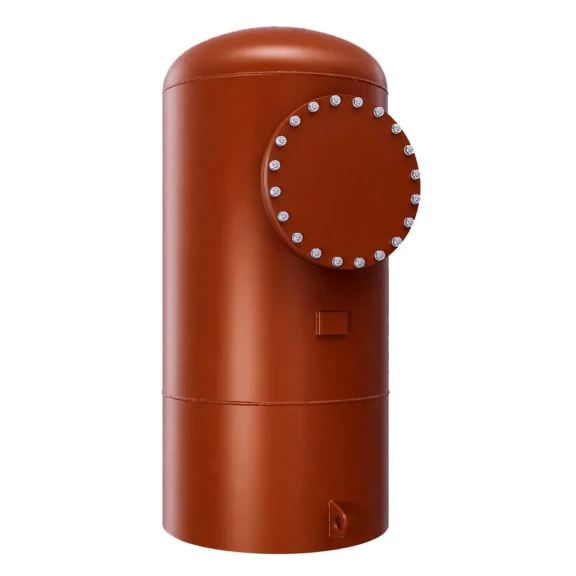

• Деаэраторная колонка КДА-10 — типовая колонка для деаэраторов 10 т/ч с двухступенчатой дегазацией.
• Гидрозатвор для ДА 5-25 — комбинированное предохранительное устройство для защиты от опасного давления и уровня.
• Охладитель выпара ОВА-8 — рекуператор тепла выпара деаэратора, экономит пар на собственные нужды котельной.
• Паровой котёл ДКВр-10-13С — типичный двухбарабанный потребитель деаэрированной воды того же типоразмера.
• Паровой котёл КЕ-10-14С — котёл со слоевым сжиганием угля и совместимой производительностью.

Точный состав комплекта поставки и количество позиций уточняйте при оформлении заказа исходя из тепловой схемы и характеристик исходной воды конкретного объекта.
