Деаэратор ДА-200/75

Деаэратор ДА-200/75 — атмосферный термический деаэратор номинальной производительностью 200 т/ч с полезной вместимостью бака 75 м³. Деаэратор ДА-200/75 удаляет растворённый кислород и свободную углекислоту из питательной воды паровых котлов крупных промышленных и районных котельных при одновременном её нагреве до температуры насыщения 104,2 °С, обеспечивая защиту парогенерирующего оборудования и магистральных теплосетей от внутренней коррозии в режиме круглосуточной работы.

Деаэратор ДА-200/75: назначение и область применения

Деаэратор ДА-200/75 применяется в составе крупных производственных котельных и районных тепловых станций, обслуживающих группы паровых котлов, тепловые сети промышленных площадок и каскадные схемы теплоснабжения. Полезная вместимость бака 75 м³ обеспечивает буфер питательной воды, рассчитанный на стабильную подачу при пиковых нагрузках и периодических непрерывных продувках котлов рабочей группы.

Конструкция и параметры узла соответствуют требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля» и техническим условиям производителя ТУ 3113-001-68215545-2011. Деаэратор поставляется как сборочная единица из колонки КДА-200 и горизонтального деаэраторного бака БДА-75 с эллиптическими (либо коническими по согласованию) днищами; в комплект входят охладитель выпара ОВА-16 и комбинированное предохранительное устройство.

Целесообразно применять увеличенное исполнение с баком 75 м³ в крупнейших районных тепловых станциях и промышленных котельных с длительными пиковыми нагрузками и большим расходом продувки группы котлов.

Деаэратор ДА-200/75: устройство и принцип работы

Деаэратор ДА-200/75 имеет конструкцию из горизонтального цилиндрического бака БДА-75 с эллиптическими днищами и патрубками входа/выхода рабочей среды, и вертикально установленной над ним деаэрационной колонки КДА-200. В колонке размещены струйная и барботажная ступени дегазации; в крупных типоразмерах (от 100 т/ч) дополнительно применяется третья ступень — затопленное барботажное устройство в баке для финального удаления остаточных газов.

Принцип работы основан на двух- и трёхступенчатом термическом удалении растворённых газов. Умягчённая после ВПУ исходная вода подаётся в верхнее распределительное устройство колонки и движется сверху вниз через перфорированные тарелки и барботажное устройство. Греющий пар низкого давления подаётся снизу и движется навстречу воде, нагревая её до 104,2 °С и вытесняя растворённые газы.

Освобождённые газы (O₂, свободная CO₂ и небольшое количество водяного пара) сбрасываются через выхлопной патрубок колонки и направляются в охладитель выпара ОВА-16 для рекуперации тепла. Защита деаэратора от опасного повышения давления и уровня воды обеспечивается отдельно поставляемым гидрозатвором с расширительным бачком — типовое устройство для крупных деаэраторов Гидрозатвор для ДА 50-100.

Работа автоматизирована: рабочее избыточное давление в баке поддерживается на уровне 0,02 МПа регулятором давления пара, уровень воды — поплавковым регулятором уровня. Расчётный срок службы корпуса бака и колонки 20 лет, гарантия 18 месяцев со дня ввода в эксплуатацию или 24 месяца со дня отгрузки изделия с завода-изготовителя.

Деаэратор ДА-200/75: преимущества

• Производительность колонки 200 т/ч — типовой запас для подпитки группы паровых котлов крупной промышленной котельной или районной тепловой станции.
• Увеличенный бак 75 м³ — максимальная для линейки ёмкость, длительный буфер при пиковых нагрузках и больших расходах продувки.
• Трёхступенчатая дегазация (струйная + барботажная + затопленная) в колонке КДА-200 — гарантированное удаление O₂ и свободной CO₂ до значений нормативного остатка для крупных котельных установок.
• Габариты 11500×2820×5500 мм и масса 14200 кг — типовое размещение в специально подготовленном помещении деаэрации с учётом подъездных путей для доставки крупногабаритного бака.
• Допустимое исполнение бака с эллиптическими или коническими днищами — гибкость при проектировании в условиях ограниченного помещения деаэрации.
• Углеродистая сталь корпуса с эллиптическими днищами — длительный ресурс при эксплуатации в среде «вода + насыщенный пар» при температуре до 104,2 °С.
• Заводское изготовление по чертежу 00.8133.048 КЗ «Сибкотломаш» г. Бийск с гидравлическим испытанием каждого корпуса.

Деаэратор ДА-200/75: применение в котельной

В составе котельной Деаэратор ДА-200/75 устанавливается между питательным трактом ВПУ и питательным насосом группы котлов. Для полноценной работы крупной паровой котельной рекомендуется следующее основное оборудование:

• Водоподготовительная установка ВПУ-12.0 — Na-катионитовая ВПУ максимальной для линейки производительности под расход подпитки крупной котельной.

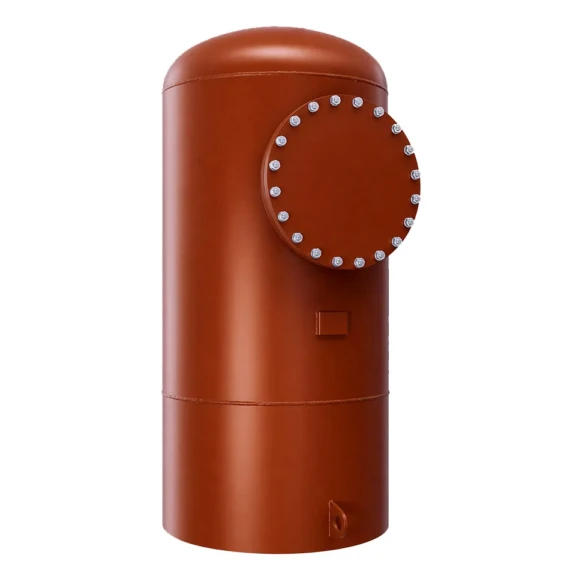

• Деаэраторная колонка КДА-200 — типовая колонка для деаэраторов 200 т/ч с двухступенчатой дегазацией и крупными перфорированными тарелками.
• Гидрозатвор для ДА 50-100 — комбинированное предохранительное устройство для защиты крупных деаэраторов от опасного давления и уровня.
• Охладитель выпара ОВА-16 — рекуператор тепла выпара деаэратора большой производительности.
• Паровой котёл ДЕ-25-14ГМ-О — газо-мазутный котёл для каскадных схем теплоснабжения.
• Паровой котёл КЕ-25-14С — котёл со слоевым сжиганием угля и максимальной для линейки КЗ «Сибкотломаш» производительностью.

Точный состав комплекта поставки и количество позиций уточняйте при оформлении заказа исходя из тепловой схемы, числа котлов в группе и характеристик исходной воды конкретного объекта.
