Золоуловитель ЗУ-1

«Золоуловитель ЗУ-1» — горизонтальный инерционный циклон сухой газоочистки для дымоходов водогрейных котельных мощностью до 2 Гкал/ч, работающих на каменном и буром угле. Аппарат улавливает летучую золу с размером частиц более 50 мкм при температуре газов на входе до 280 °С.

Золоуловитель ЗУ-1: назначение и область применения

Золоуловитель ЗУ-1 закрывает потребности малых и средних твердотопливных котельных в первичной очистке дымовых газов от золы перед выбросом в атмосферу или перед хвостовыми поверхностями котла. Аппарат устанавливается в газовом тракте до дымососа и работает в составе котельных установок, отапливающих производственные цеха, базы, посёлки, школы, фермы и другие объекты с собственной угольной котельной. Применяется на котлах теплопроизводительностью от 0,8 до 2,0 Гкал/ч с расходом дымовых газов в диапазоне 6000–9000 м³/ч.

Использование циклона снижает запылённость уходящих газов, защищает дымосос и дымовую трубу от абразивного износа золой и приводит выбросы котельной в соответствие с нормативами по предельно допустимым концентрациям. Подбор конкретного типоразмера выполняется по тепловой мощности котла и расходу дымовых газов: при недогрузке коэффициент очистки сохраняется, при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации.

Аппарат рассчитан на длительную круглогодичную эксплуатацию в составе систем централизованного и автономного теплоснабжения, в том числе на объектах с переменной нагрузкой и сезонным режимом работы — школы, базы отдыха, сельскохозяйственные предприятия, производственные площадки. При сжигании каменных и бурых углей с зольностью до 30 % золоуловитель ЗУ-1 обеспечивает первичную ступень очистки, после которой на дымососе и в дымовой трубе остаётся только мелкодисперсная фракция, не вызывающая абразивного износа.

Конструкция аппарата соответствует общим требованиям к инерционным газоочистным аппаратам и санитарно-гигиеническим требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Золоуловитель ЗУ-1: устройство и принцип работы

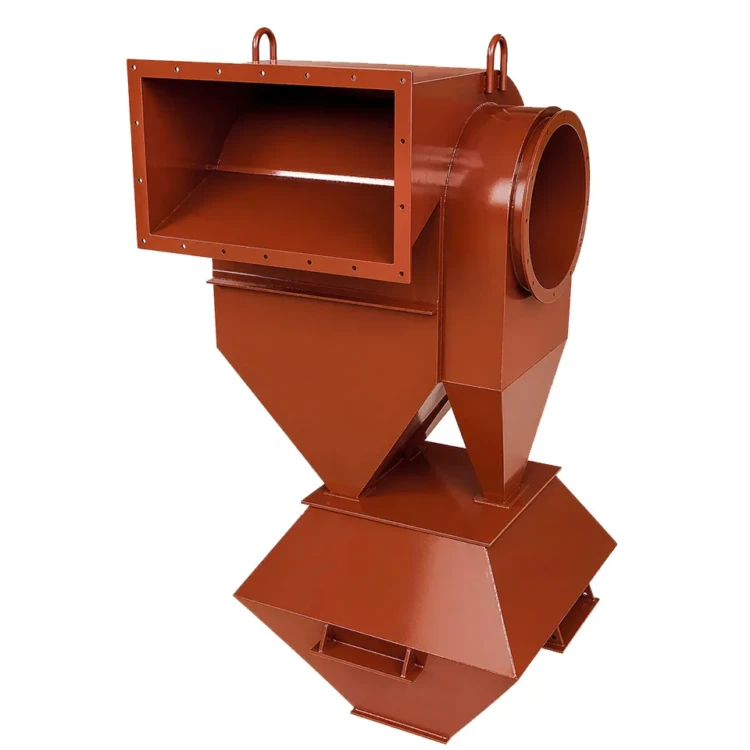

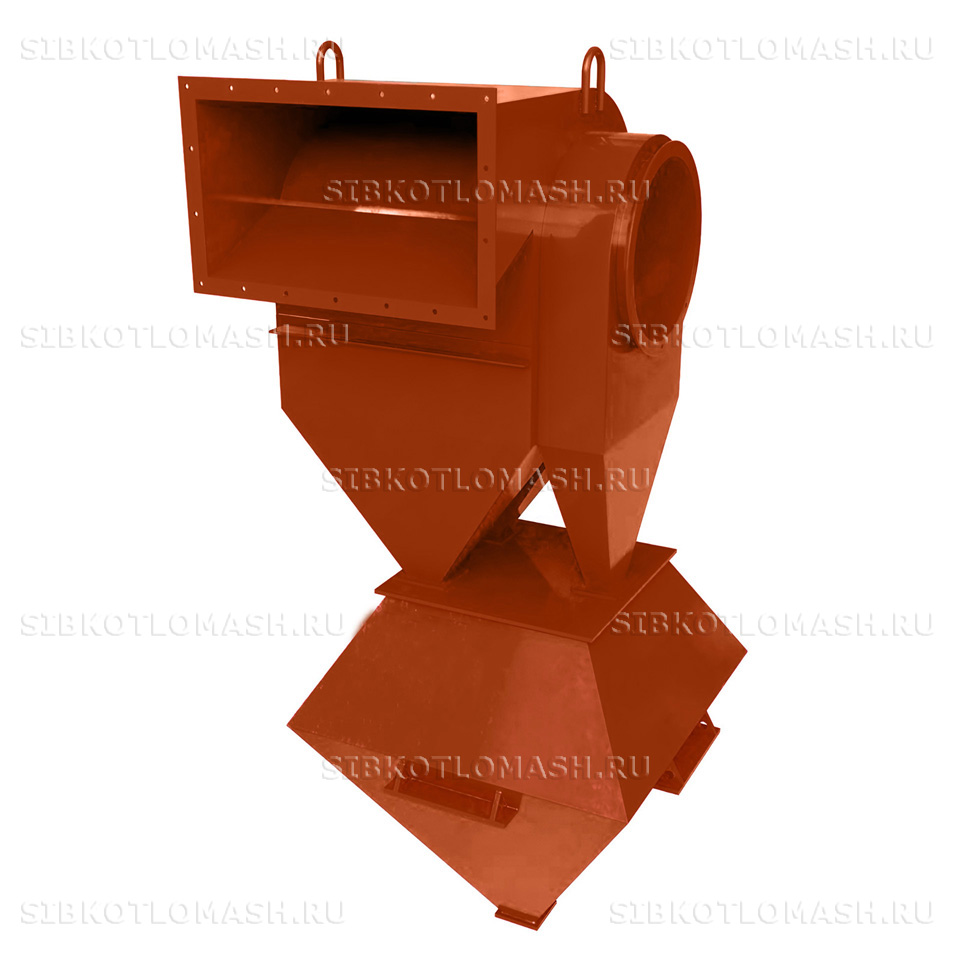

Золоуловитель ЗУ-1 имеет конструкцию, отработанную для группы горизонтальных циклонов с криволинейными стенками корпуса. Основные элементы аппарата: сварной корпус, входной фланец прямоугольного сечения 450×800 мм, выходной патрубок круглого сечения диаметром 490 мм, бункер-осадитель и сборный бункер-накопитель с шиберным затвором для выгрузки уловленной золы.

Принцип работы основан на инерционной сепарации твёрдых частиц во вращающемся газовом потоке. Дымовые газы поступают через входное отверстие и движутся между криволинейными стенками корпуса, где под действием центробежных сил частицы золы отбрасываются к стенкам, теряют скорость и оседают в бункер. Очищенный газ отводится через выходной патрубок к дымососу. Направление потока у ЗУ-1 — правое; для зеркального исполнения предусмотрен отдельный типоразмер ЗУ-2.

Номинальная производительность аппарата — 8000 м³/ч, коэффициент очистки до 80 %, аэродинамическое сопротивление 70 мм вод. ст., рабочая температура газов на входе до 250 °С, кратковременная — до 280 °С. Корпус выполнен из углеродистой стали с антикоррозионным покрытием. Золоуловитель ЗУ-1 отгружается в собранном виде и монтируется на закладные элементы фундаментной плиты или на металлоконструкции площадки котельной.

Удаление уловленной золы из бункера-накопителя производится периодически — вручную через шиберный затвор или транспортёром в общую систему золошлакоудаления котельной. Для удобства обслуживания бункер располагается с фронта аппарата и снабжён фланцевым присоединением к системе пневмо- или гидрозолоудаления.

Золоуловитель ЗУ-1: преимущества

• Компактные габариты 1030×1300×2720 мм и масса 370 кг — установка в стеснённых условиях котельной без капитальной перепланировки
• Простая горизонтальная конструкция без вращающихся узлов — отсутствуют расходные материалы и обслуживание сводится к выгрузке бункера и контролю герметичности
• Низкое аэродинамическое сопротивление 70 мм вод. ст. — не перегружает дымосос и не требует усиленной тяги
• Высокий ресурс корпуса при работе с абразивной золой бурых и каменных углей
• Унифицированные присоединительные размеры с типовыми газовыми трактами котлов 0,8–2,0 Гкал/ч
• Возможность подбора зеркального исполнения ЗУ-2 для левосторонней компоновки тракта
• Срок изготовления от 10 рабочих дней с момента подтверждения заказа

Золоуловитель ЗУ-1: применение в котельной

Для полноценной работы котельной с золоуловителем ЗУ-1 рекомендуется следующее оборудование:

• Котел КВр-1,0-95 — водогрейный котёл с ручной подачей угля
• Котел КВр-1,86-95 — водогрейный котёл средней мощности на угле
• Котел КВм-2,0-95ШП — котёл механизированного сжигания угля с шурующей планкой
• Дымосос ДН-9-1500 — тяговый агрегат под производительность 8000 м³/ч
• Вентилятор ВДН-9-1000 — дутьевой вентилятор для угольной топки

Состав и стоимость уточняйте при оформлении заказа.
