Воздухоподогреватель ВП-О-85

Воздухоподогреватель ВП-О-85 — стальной трубчатый рекуперативный газовоздушный теплообменник с поверхностью нагрева 85 м², предназначенный для подогрева дутьевого воздуха теплом уходящих дымовых газов парового котла. Аппарат двухходовой по воздуху и газу, проектная пара — паровой котёл ДСЕ-2,5-14 паропроизводительностью 2,5 т/ч на твёрдом топливе повышенной влажности.

Воздухоподогреватель ВП-О-85: назначение и область применения

Воздухоподогреватель ВП-О-85 устанавливается за экономайзером в хвостовой части газохода котельного агрегата и переводит часть теплоты уходящих газов в нагрев дутьевого воздуха. Это снижает температуру газов на выходе из котельной до уровня 130–180 °C и одновременно поднимает температуру воздуха на входе в топку до 150–250 °C. Прирост КПД котельной установки в номинальном режиме составляет 2,5–4 %, ощутимо больше — на режимах сниженной нагрузки и при сжигании бурых углей с зольностью 20–30 %.

Объект внедрения — паровые котельные пищевых производств, лесопиления, ЖКХ малых городов, тепличных хозяйств, предприятий стройиндустрии. Особенно показано применение в котельных, переведённых с газа на местные виды топлива: подача нагретого до 200 °C воздуха в топку обеспечивает стабильное воспламенение влажных бурых углей и торфа уже при пуске после остановов, исключая необходимость пускового мазута. Это снижает эксплуатационные затраты и упрощает работу обслуживающего персонала котельной. Изделие выпускается в соответствии с общими техническими требованиями ГОСТ Р 50831-95 «Установки котельные. Тепломеханическое оборудование». Может поставляться как самостоятельная позиция для модернизации эксплуатируемой котельной, так и в составе блочной поставки на базе котла ДСЕ-2,5-14.

Воздухоподогреватель ВП-О-85: устройство и принцип работы

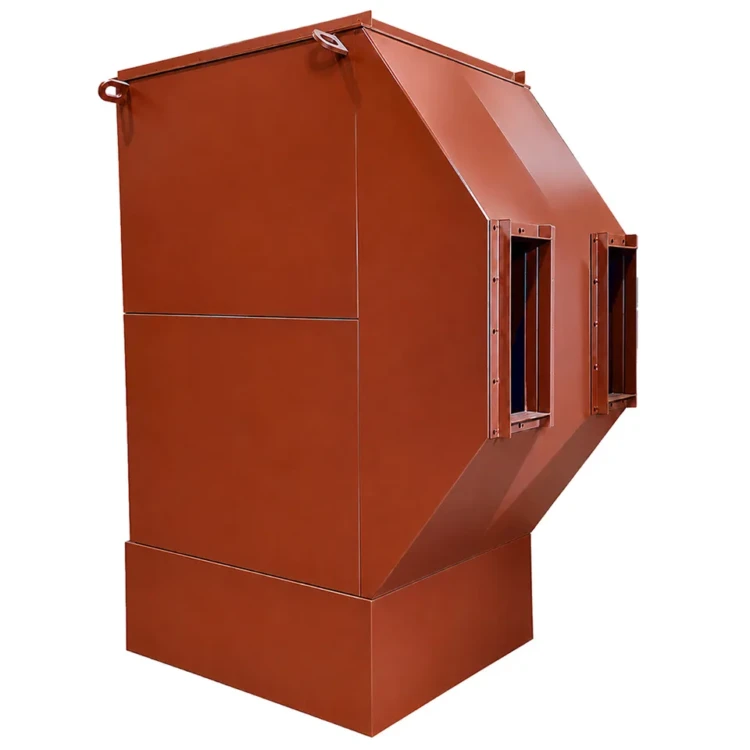

Воздухоподогреватель ВП-О-85 представляет собой стальной короб прямоугольного сечения с двумя разделёнными по высоте трубными пакетами. Поверхность нагрева образована 378 параллельными трубами 40×1,5 мм, размещёнными в шахматном порядке и приваренными к верхней и нижней трубным доскам. Двухходовая схема по газу и воздуху обеспечивается промежуточной поворотной камерой, что увеличивает время контакта потоков и удваивает скорость воздуха в межтрубном пространстве по сравнению с одноходовыми решениями.

Газовый и воздушный тракты разделены герметичными сварными швами. Дымовые газы проходят внутри труб двумя ходами сверху-вниз и снизу-вверх, отдавая тепло через стальную стенку. Воздух от дутьевого вентилятора движется в межтрубном пространстве перпендикулярно газовому потоку, разворачивается в коробе и выводится через нагнетательный патрубок к горелочному устройству топки. Трубные доски рассчитаны на компенсацию температурных удлинений труб при переменных режимах эксплуатации, корпус — на разрежение 200–400 Па.

Сечение для прохода газов составляет 0,405 м², для прохода воздуха — 0,228 м². Такое соотношение оптимизирует скорости теплоносителей и обеспечивает коэффициент теплоотдачи, типичный для шахматных трубных пучков с малыми относительными шагами. Аппарат рассчитан на длительную работу с дымовыми газами после механической очистки в циклоне или золоуловителе, что снижает абразивный износ внутренней поверхности труб и продлевает межремонтный интервал.

Воздухоподогреватель ВП-О-85: преимущества

• Площадь нагрева 85 м² точно подобрана к тепловой мощности котла ДСЕ-2,5-14 при работе на твёрдом топливе
• Двухходовая схема даёт более интенсивный теплообмен по сравнению с одноходовыми аппаратами той же поверхности
• Шахматное расположение труб уменьшает забивание летучей золой и повышает коэффициент теплоотдачи на 10–15 %
• Трубы 40×1,5 мм из стали Ст3 либо 16ГС обеспечивают ресурс работы при газах с температурой до 350 °C
• Цельносварная конструкция обеспечивает герметичность газового и воздушного трактов на весь срок службы
• Поставка в блочной готовности, монтаж сводится к установке на каркас газохода и обвязке фланцами
• Сертификация по ТР ТС 032/2013, паспорт изделия, руководство по эксплуатации в комплекте
• Расчётный срок службы 20 лет при соблюдении регламентов очистки и эксплуатационных режимов

Выбор типоразмера производится по тепловой мощности котла, расходу и температуре дымовых газов на входе в воздухоподогреватель и требуемой степени подогрева воздуха перед топкой. Типоразмер 85 м² оптимален для котла ДСЕ-2,5-14: даёт расчётную тепловую эффективность без избыточного аэродинамического сопротивления, которое потребовало бы повышенного напора дымососа.

Воздухоподогреватель ВП-О-85: применение в котельной

Воздухоподогреватель ВП-О-85 эксплуатируется в составе котельной со следующим оборудованием:

• Паровой котел ДСЕ-2,5-14ГМ — основной парогенератор, под который согласована тепловая нагрузка и присоединительные размеры
• Экономайзер ЭБ-2-94 — водяной экономайзер, ступень нагрева питательной воды перед барабаном котла
• Топка ТШПм-2,0 — слоевая шурующая планка для сжигания бурых углей и торфа
• Вентилятор ВД-2,8-3000 — дутьевой вентилятор подачи подогретого воздуха в топочное устройство
• Дымосос Д-3,5М — тяговая машина для удаления охлаждённых дымовых газов из газохода
• Золоуловитель ЗУ-2-1 — золоуловитель для очистки уходящих газов от летучих частиц золы

Конкретный состав, сроки изготовления и стоимость уточняйте при оформлении заказа у специалистов КЗ «Сибкотломаш».
