Водоподготовительная установка ВПУ-2.5 — блочная двухступенчатая установка водоподготовки с осветлительным и Na-катионитным фильтрами производительностью 2,5 м³/ч. Водоподготовительная установка ВПУ-2.5 готовит подпиточную воду для паровых котлов до 2,5 т/ч и водогрейных котельных тепловой мощностью до 8 МВт, удаляя из исходной воды механические взвеси и соли жёсткости перед подачей в питательный тракт котлоагрегата.

Водоподготовительная установка ВПУ-2.5: назначение и область применения

Водоподготовительная установка ВПУ-2.5 предназначена для производственных, отопительных и районных котельных малой и средней мощности, а также для паросиловых установок промышленных предприятий с одним или двумя котлоагрегатами производительностью до 2,5 т/ч. Установка работает с водой из артезианских скважин, городского водопровода и открытых водоёмов, обеспечивая поэтапную очистку: сначала от механических примесей в осветлительном фильтре, затем от ионов жёсткости в катионитном.

Параметры и конструкция узла соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное» и техническим условиям производителя на чертёж 560. Производительность 2,5 м³/ч полностью покрывает подпитку парового котла ДКВр-2,5 или КЕ-2,5 при штатной паропроизводительности и нормативной величине продувки.

Целесообразно применять Водоподготовительную установку ВПУ-2.5 при модернизации действующих котельных, где требуется добавление ступени механической очистки к существующему Na-катионированию, а также в новых проектах малых паровых котельных с двумя резервируемыми котлами одинаковой мощности.

Водоподготовительная установка ВПУ-2.5: устройство и принцип работы

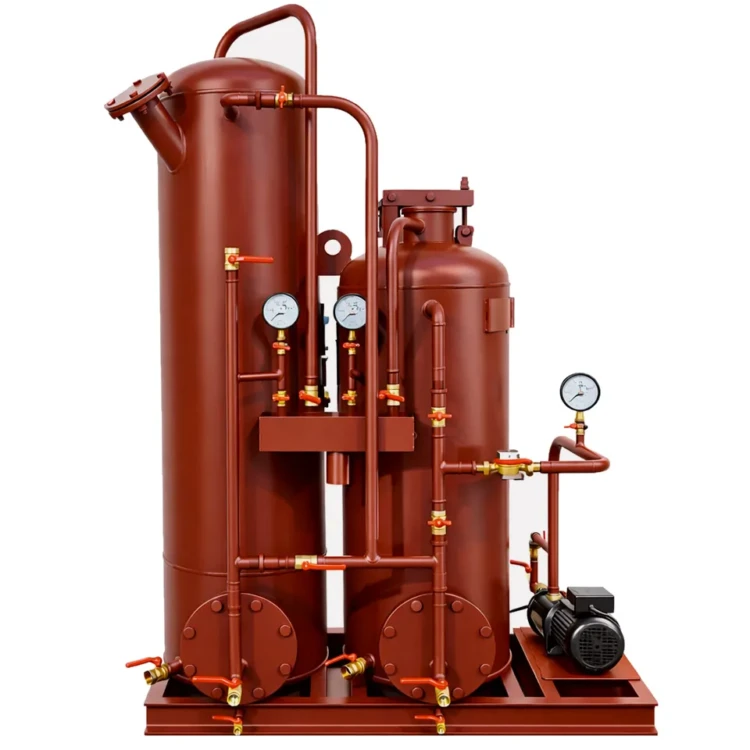

Водоподготовительная установка ВПУ-2.5 имеет блочное исполнение на единой раме и состоит из двух фильтров вертикального исполнения, бака-солерастворителя, электронасосного агрегата, парового теплообменника подогрева исходной воды, обвязочных трубопроводов и запорно-регулирующей арматуры. Осветлительный фильтр устанавливается перед катионитным и снимает с воды механические взвеси и коллоидные частицы, которые иначе быстро забивали бы межгранульное пространство ионита.

Принцип работы катионитной ступени основан на параллельно-точном Na-катионировании. Вода после осветлительного фильтра поступает в верхнюю часть катионитного фильтра и проходит через слой катионита КУ-2-8 общим объёмом 0,4 м³ сверху вниз. Катионы кальция и магния замещаются катионами натрия, общая жёсткость снижается до значений, нормативно допустимых для питания паровых и водогрейных котлов рассматриваемой мощности.

Регенерация ионита ведётся 26 % раствором поваренной соли с расходом NaCl около 35 кг на цикл; раствор готовится в баке-солерастворителе и подаётся в фильтр электронасосным агрегатом через эжектор. Паровой теплообменник поверхностью нагрева 0,3 м² используется для подогрева исходной воды в зимний период до температуры 30-40 °С, что повышает обменную ёмкость катионита и стабилизирует производительность в холодный сезон.

Цикл работы установки делится на четыре стадии: фильтрация умягчённой воды (рабочий режим), взрыхление катионита обратным потоком отмывной воды, регенерация солевым раствором сверху вниз и финальная отмывка осветлённой водой до нормативной концентрации хлоридов на сбросе. Полный цикл регенерации катионитного фильтра занимает 1,5-2,5 часа, осветлительного — 30-50 минут, что позволяет планировать переключения без остановки питания котла при наличии резервной линии.

Корпуса фильтров выполнены из углеродистой стали с антикоррозионным покрытием, нижние распределительные устройства — из полимерных материалов с коррозионно-стойкими щелевыми колпачками. Бак-солерастворитель оснащён бобышкой дренажа и эжектором для перемешивания раствора и его подачи в фильтр. Расчётный срок службы установки 20 лет, гарантия 18 месяцев со дня ввода в эксплуатацию.

Водоподготовительная установка ВПУ-2.5: преимущества

• Двухступенчатая очистка — отдельный осветлительный фильтр снимает с воды взвеси, что увеличивает межрегенерационный пробег катионитного фильтра.
• Производительность 2,5 м³/ч полностью покрывает подпитку котлов ДКВр-2,5, КЕ-2,5 и ДСЕ-2,5 в типовых тепловых схемах.
• Встроенный паровой теплообменник 0,3 м² обеспечивает стабильную работу в зимний период с пониженной температурой исходной воды.
• Регенерация 26 % раствором с расходом NaCl 35 кг — экономичный режим для котельных с круглосуточной работой.
• Контроль рабочего режима двумя манометрами — оператор видит давление до и после фильтра, своевременно фиксирует рост гидравлического сопротивления.
• Габариты 1500×2295×885 мм и масса до 800 кг — установка занимает компактную площадь в типовом помещении водоподготовки.
• Заводское изготовление по чертежу 560 КЗ «Сибкотломаш» г. Бийск с обязательным гидравлическим испытанием каждой обвязки.

Водоподготовительная установка ВПУ-2.5: применение в котельной

В составе котельной Водоподготовительная установка ВПУ-2.5 устанавливается между линией исходной воды и питательным баком котла. Для полноценной работы малой паровой котельной рекомендуется следующее основное оборудование:

• Фильтр ФИПр-1,0-0,6-Na — Na-катионитный фильтр для резервной или дублирующей линии умягчения.
• Фильтр ФИПа I 1,0-0,6 — осветлительный фильтр первой ступени очистки от взвесей.
• Деаэратор ДА-3 — атмосферный деаэратор 3 т/ч для удаления растворённого кислорода после умягчения.
• Паровой котёл ДКВр-2,5 — типичный двухбарабанный паровой котёл-партнёр.
• Паровой котёл КЕ-2,5-14С — котёл со слоевым сжиганием угля той же производительности.
• Паровой котёл ДСЕ-2,5-14ГМ — газо-мазутный котёл-партнёр для котельных с природным газом.

Точный состав комплекта поставки и количество позиций уточняйте при оформлении заказа исходя из тепловой схемы и качества исходной воды на конкретном объекте.
