Фильтр ФИПр-1,0-0,6-Na

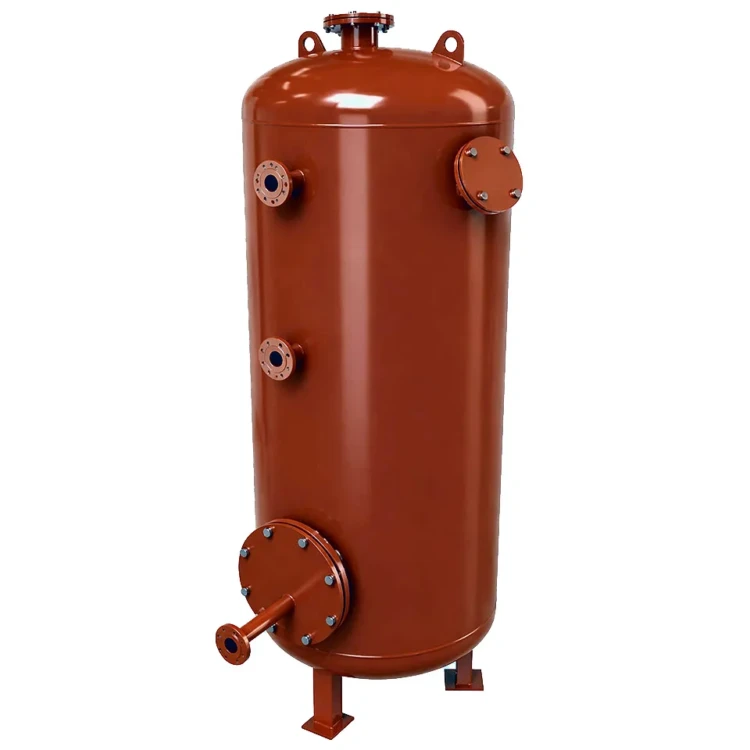

«Фильтр ФИПр-1,0-0,6-Na» — противоточный ионитный фильтр Na-катионирования производительностью 25 м³/ч с диаметром корпуса 1000 мм и общей высотой 3280 мм. Применяется на водоподготовительных установках паровых и водогрейных котельных средней мощности для глубокого умягчения воды по ресурсосберегающей противоточной технологии — расход поваренной соли на регенерацию в 1,5–2 раза ниже параллельноточных схем. Поставляется в собранном виде после заводского гидравлического испытания с полным комплектом эксплуатационной документации.

Фильтр ФИПр-1,0-0,6-Na: назначение и область применения

Фильтр ФИПр-1,0-0,6-Na закрывает потребности котельных средней мощности с расходом подпиточной воды до 25 м³/ч в одноступенчатом глубоком умягчении воды по противоточной схеме. Аппарат сочетает функции первой и второй ступеней Na-катионирования в одном корпусе и выдаёт остаточную жёсткость 0,02–0,05 мг-экв/л, что соответствует требованиям к питательной воде барабанных паровых котлов давлением до 1,4 МПа.

Противоточная технология — это движение обрабатываемой воды сверху вниз и регенерационного раствора снизу вверх. Зона свежерегенерированного катионита расположена на выходе из фильтра, что обеспечивает дополнительную доочистку воды. Расход реагента (NaCl) на регенерацию ниже на 30–50 % по сравнению с параллельноточным фильтром ФИПа той же производительности.

Конструкция и качество изготовления фильтра соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное. Фильтры ионообменные. Типы и основные параметры» и подтверждены декларацией соответствия ТР ТС 010/2011.

Фильтр ФИПр-1,0-0,6-Na: устройство и принцип работы

Фильтр ФИПр-1,0-0,6-Na имеет конструкцию, отработанную многолетней практикой эксплуатации в котельных России и стран ЕАЭС: вертикальный однокамерный цилиндрический корпус из листовой углеродистой стали с эллиптическими штампованными верхним и нижним днищами, диаметром 1000 мм. В состав фильтра входят верхнее и среднее распределительные устройства (среднее служит для подачи регенерата в противотоке), нижнее дренажное устройство, трубопроводы обвязки, запорная арматура и пробоотборное устройство.

Загрузкой служит сильнокислотный сульфированный катионит марок КУ-2-8 или Lewatit S, объёмом 1,18 м³ при высоте слоя 1500 мм. Над основным слоем размещается зажимной слой инертной загрузки, удерживающий катионит при противоточной регенерации. Вода под рабочим давлением 0,6 МПа подаётся в верхнюю часть корпуса, проходит сквозь катионит сверху вниз со скоростью фильтрования до 32 м/ч и выводится через нижнее дренажное устройство.

Цикл работы фильтра состоит из четырёх стадий: умягчение, взрыхление воздухом сжатого слоя, противоточная регенерация раствором поваренной соли NaCl 8–10 %-ной концентрации и отмывка. За счёт противоточного режима регенерат проходит через катионит снизу вверх — концентрация NaCl последовательно снижается, а зона полностью отрегенерированного катионита остаётся на выходе из фильтра. Гидравлическое сопротивление в загруженном состоянии — не более 0,3 МПа.

Фильтр ФИПр-1,0-0,6-Na: преимущества

• Производительность 25 м³/ч и объём загрузки 1,18 м³ покрывают подпитку котельных мощностью 4 т/ч пара
• Расход соли на регенерацию ниже на 30–50 % по сравнению с параллельноточным фильтром ФИПа той же производительности
• Глубокое умягчение в одну ступень — остаточная жёсткость 0,02–0,05 мг-экв/л на выходе
• Корпус из углеродистой стали с антикоррозионным покрытием и расчётным ресурсом 20 лет
• Возможность исполнения корпуса и трубопроводов из нержавеющей стали AISI 304 / 12Х18Н10Т по запросу
• Совместимость с любыми сульфированными сильнокислотными катионитами — КУ-2-8, Lewatit S, Tulsion, Purolite
• Соответствие ГОСТ Р 53251-2009 и техническому регламенту ТР ТС 010/2011, поставка с полным комплектом документации

Фильтр ФИПр-1,0-0,6-Na: применение в котельной

В технологической схеме водоподготовки фильтр ФИПр-1,0-0,6-Na заменяет двухступенчатый блок ФИПа I + ФИПа II в одном корпусе и устанавливается после механической осветительной и сорбционной угольной ступеней. Производительность 25 м³/ч соответствует подпитке котельных средней мощности с паровыми котлами 2,5–4 т/ч и рассчитана на работу в составе ВПУ-2.5 либо ВПУ-3.0. Для полноценной работы котельной с фильтром Фильтр ФИПр-1,0-0,6-Na рекомендуется следующее оборудование:

• Водоподготовительная установка ВПУ-2.5 — комплектная установка умягчения 2,5 м³/ч
• Водоподготовительная установка ВПУ-3.0 — комплектная установка умягчения 3 м³/ч
• Фильтр ФОВ-1,0-0,6 — осветительный механический фильтр на грубой очистке
• Фильтр ФСУ-1,2-0,6-С — сорбционный угольный фильтр между осветлением и умягчением
• Паровой котел КЕ-4-14С(ТЛЗМ) — паровой котёл 4 т/ч на твёрдом топливе
• Паровой котел ДКВр-4-13С (ПТЛ-РПК) — паровой котёл 4 т/ч с топкой ПТЛ-РПК

Состав и стоимость уточняйте при оформлении заказа.
