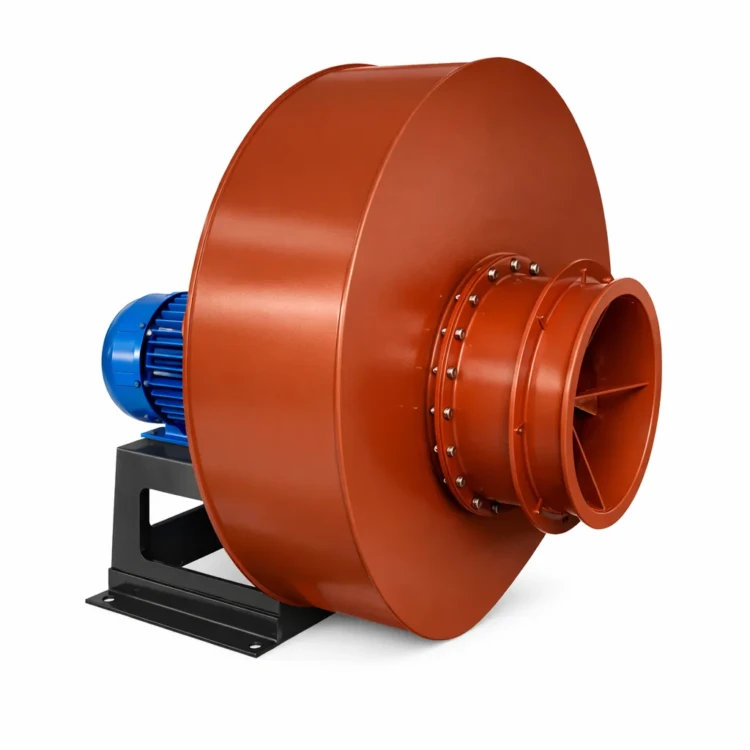

Вентилятор 19 ЦС-63

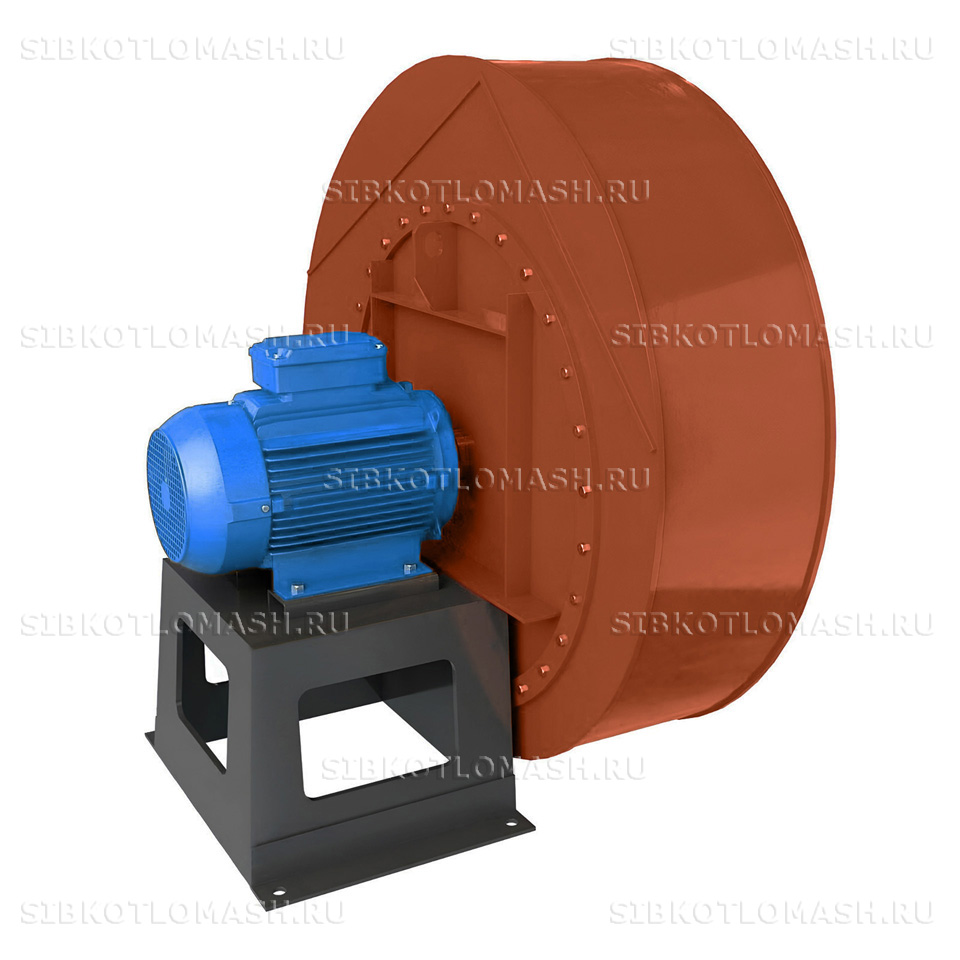

Вентилятор 19 ЦС-63 — дутьевой центробежный котельный вентилятор одностороннего всасывания с посадкой рабочего колеса непосредственно на вал электродвигателя. Агрегат предназначен для подачи воздуха в топки паровых и водогрейных котлов малой теплопроизводительности, работающих на твёрдом, жидком или газообразном топливе.

Вентилятор 19 ЦС-63 обеспечивает производительность 1 900 м³/ч при полном давлении 618 даПа. Привод осуществляется от электродвигателя АИР132М2 мощностью 11 кВт с синхронной частотой вращения 3 000 об/мин. Диаметр рабочего колеса — 0,56 м, КПД — до 60 %, масса агрегата в сборе — 148 кг.

Технические характеристики вентилятора 19 ЦС-63

Вентилятор 19 ЦС-63 относится к серии малых котельных вентиляторов типа ЦС (центробежный судовой), адаптированных для применения в котельных установках. Цифра 19 в обозначении — номер типоразмера, 63 — аэродинамическая схема рабочего колеса. Вентилятор работает при температуре перемещаемой среды от −30 до +40 °С, предельная запылённость — 0,1 г/м³. Для котлов, работающих совместно с вентилятором, рекомендуется применять дымосос ДН-8Х-1000 для обеспечения необходимого разрежения в топке.

Агрегат выпускается только правого направления вращения рабочего колеса. Нагнетательный патрубок может быть развёрнут под углами от 0° до 270° с шагом 45°, что обеспечивает гибкость при монтаже в котельной. Корпус вентилятора — улиточный, изготовлен из углеродистой стали.

Конструкция и принцип работы

Вентилятор 19 ЦС-63 выполнен по схеме непосредственной посадки рабочего колеса на удлинённый вал электродвигателя — без промежуточных муфт и отдельного подшипникового узла. Рабочее колесо — клёпаной конструкции — состоит из переднего и заднего дисков, 16 радиально расположенных лопаток и ступицы. Такая схема исполнения обеспечивает минимальные габариты и высокую надёжность в работе за счёт отсутствия дополнительных подшипников и передач.

Воздух поступает через всасывающую воронку в центр рабочего колеса и под действием центробежных сил выбрасывается в спиральный корпус-улитку, откуда через нагнетательный патрубок подаётся в воздуховод котла. Рабочее давление создаётся за счёт кинетической энергии потока, преобразуемой в статическое давление в диффузорной части улитки.

Применение и эксплуатация

Вентилятор 19 ЦС-63 используется в котельных установках с паровыми котлами паропроизводительностью до 1–2 т/ч или водогрейными котлами тепловой мощностью до 1,5 МВт. Агрегат широко применяется в коммунальных котельных, на предприятиях пищевой промышленности, в системах теплоснабжения небольших объектов. При монтаже вентилятор устанавливается на сварной раме и подключается к воздуховоду котла через фланцевое соединение. Техническое обслуживание сводится к периодической проверке затяжки крепежа и смазке подшипников электродвигателя. Вентилятор изготавливается в соответствии с ГОСТ 15150-69 в климатическом исполнении УХЛ4.

Поставка и комплектация

Вентилятор 19 ЦС-63 поставляется в сборе с электродвигателем, смонтированным на монтажной плите. Габариты агрегата в сборе — 634×685×715 мм (ДхШхВ), масса — 148 кг. В стандартную комплектацию входят: корпус с рабочим колесом, всасывающая воронка, электродвигатель, монтажная плита. Нагнетательный патрубок настраивается на требуемый угол разворота при монтаже. Завод Сибкотломаш, г. Бийск, изготавливает вентилятор 19 ЦС-63 под заказ с возможностью поставки в составе комплектной котельной установки.
