Вал ведущий. Т67.00.085М2

Вал ведущий Т67.00.085М2 — запасная часть забрасывателя топлива ЗП-600 производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой кованую стальную заготовку из стали 45 длиной 910 мм с точёными посадочными шейками под подшипники и шпоночными пазами под ведущую звёздочку. Передаёт вращение от привода эксцентрикового на пластинчатый транспортёр угольного ящика.

Вал ведущий: назначение и применяемость

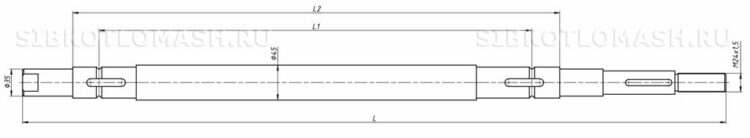

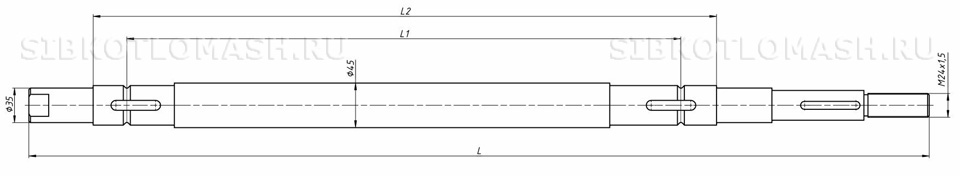

Вал ведущий Т67.00.085М2 устанавливается в составе механизма привода пластинчатого транспортёра пневмомеханического забрасывателя ЗП-600. От него зависит точная и равномерная подача угля из угольного ящика к ротору забрасывателя — без надёжного и геометрически выверенного вала транспортёр работает рывками или перестаёт продвигать топливо. Размеры L = 910 мм, L1 = 560 мм, L2 = 630 мм соответствуют типоразмеру угольного ящика Т67.06.000М2 с рабочей шириной 600 мм.

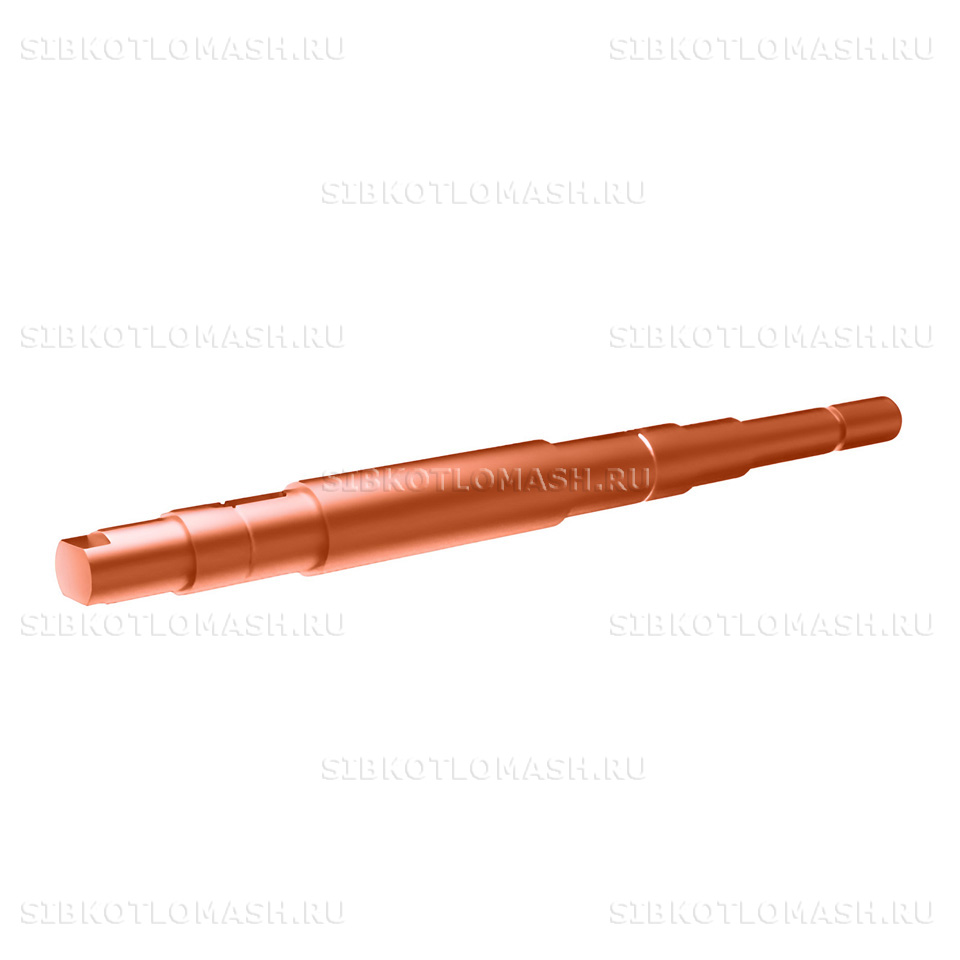

Конструктивно деталь представляет собой кованую стальную заготовку с двумя посадочными шейками под подшипники, центральным телом и шпоночными пазами для крепления ведущей звёздочки и эксцентрика привода. Климатическое исполнение — У2 и УХЛ4 по ГОСТ 15150-69, что соответствует размещению в неотапливаемых котельных и под навесами.

Вал ведущий востребован при капитальном ремонте забрасывателя, при замене изношенного вала после длительной эксплуатации с появлением биения посадочных шеек или повреждением шпоночных пазов. Поставляется как самостоятельная запчасть и в составе ремкомплекта пластинчатого транспортёра — вместе с подшипниками и ведущей звёздочкой.

Вал ведущий: материалы и изготовление

Вал ведущий изготавливается из конструкционной стали 45 по ГОСТ 1050-2013 — среднеуглеродистой марки с содержанием углерода около 0,45 % и временным сопротивлением порядка 600 МПа после нормализации. Сталь 45 обеспечивает хорошее сочетание прочности, обрабатываемости и стойкости к усталостным нагрузкам, что критично для длинной валовой заготовки с переменными тяговыми нагрузками от привода эксцентрикового. Закалка посадочных шеек поднимает поверхностную твёрдость до HRC 45–50 и продлевает ресурс работы в паре с подшипником.

Технологический процесс включает ковку заготовки на молоте, нормализационный отжиг для снятия ковочных напряжений, токарную обработку посадочных шеек по чертежу с шероховатостью Ra 1,25, фрезеровку шпоночных пазов и закалку рабочих поверхностей. Контроль качества: визуальный осмотр на отсутствие поверхностных дефектов, размерный контроль шеек и шпоночных пазов микрометром, проверка биения индикатором, проверка твёрдости после закалки.

Масса детали составляет 8,8 кг при длине L = 910 мм и расчётном диаметре посадочного тела около 40 мм. Такие пропорции обусловлены типоразмером забрасывателя ЗП-600М2 и стандартной нагрузкой от пластинчатого транспортёра с цепью при максимальной подаче угля 3,2–4,8 т/ч. Срок службы при штатной смазке подшипниковых узлов и регулярной ревизии — не менее 40 000 часов наработки.

Вал ведущий: совместимое оборудование

Вал ведущий Т67.00.085М2 устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 — пневмомеханический забрасыватель малого типоразмера, рабочая ширина ротора 400 мм
• Забрасыватель топлива ЗП-600 — пневмомеханический забрасыватель увеличенного типоразмера, рабочая ширина ротора 600 мм
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Деталь востребована при ремонте котельных установок с паровыми котлами серий ДЕ, КЕ и водогрейными КВм, КВ-ТС, оснащёнными пневмомеханическими забрасывателями серии Т67 для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти узла трансмиссии забрасывателя можно подобрать в каталоге запчастей забрасывателей топлива. Совместимость подтверждается контрольной примеркой по чертежу: размеры посадочных поверхностей и сопрягаемых элементов должны соответствовать паспортным значениям конкретного типоразмера забрасывателя.

Вал ведущий: заказ и доставка

Вал ведущий Т67.00.085М2 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 10 до 15 рабочих дней с учётом ковки заготовки, нормализационного отжига, токарной обработки и закалки посадочных шеек. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены, так и комплектные поставки для планового ремонта парка забрасывателей котельной.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; посадочные шейки и шпоночные пазы предохраняются от загрязнения и коррозии бумажной упаковкой и консервирующей смазкой, поверхность вала защищается от ударов жёсткими прокладками. Для крупных партий доступна отгрузка контейнером с фиксацией мягкими стропами.

При оформлении заказа укажите номер чертежа Т67.00.085М2 и необходимое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и предложат сопутствующие запчасти трансмиссии — подшипники, звёздочку и привод эксцентриковый — если требуется комплексный ремонт. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта забрасывателей.
