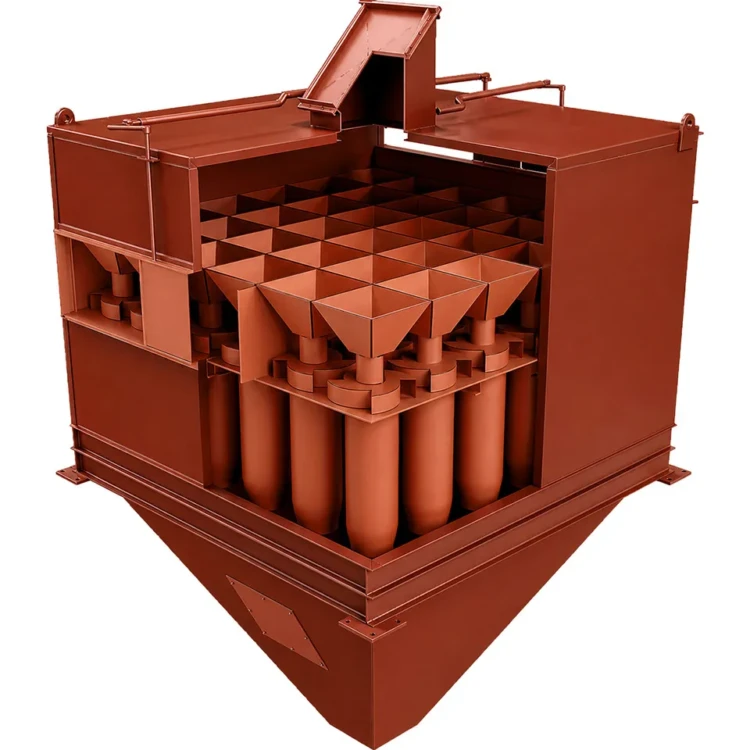

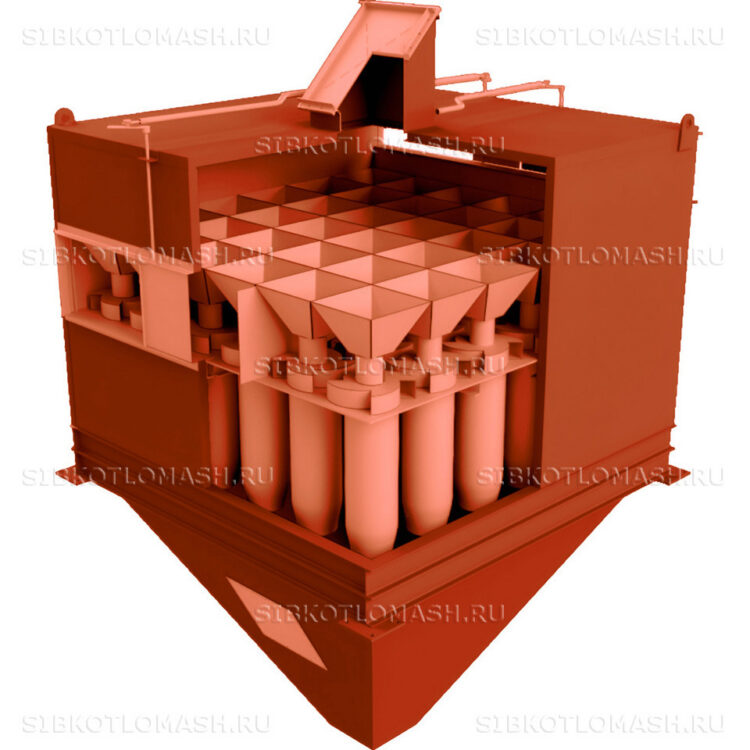

Циклон БЦ-259(6х8)

«Циклон БЦ-259(6х8)» — старший типоразмер серии БЦ-259 на 48 циклонных элементах диаметром 259 мм для крупных котельных с паровыми котлами 10–15 т/ч на каменном и буром угле. Производительность 32 000 м³/ч (8,89 м³/с), коэффициент очистки 85 %, температура газов до 400 °С.

Циклон БЦ-259(6х8): назначение и область применения

Циклон БЦ-259(6х8) предназначен для сухой инерционной очистки дымовых газов от золы и неслипающейся пыли с диаметром частиц от 20 мкм. Аппарат входит в состав хвостовых поверхностей крупных промышленных котельных. Маркировка: 6 рядов × 8 элементов в ряду = 48 циклонных элементов в одном корпусе. Это самый производительный аппарат типоряда БЦ-259.

Основная область применения — котельные с паровыми котлами 10 т/ч в пиковом режиме или 15 т/ч в номинальном режиме при сжигании каменного и бурого угля. Расход газов 32 000 м³/ч (8,89 м³/с) перекрывает диапазон от пика котла 10 т/ч до котла 15 т/ч и применим также при двух котлах 6,5 т/ч на общем газоходе.

Применяется на крупных промышленных котельных металлургических, машиностроительных, химических предприятий, городских ТЭЦ малой мощности, агропромышленных комплексах. Циклон БЦ-259(6х8) рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы. Аппарат востребован при модернизации существующих угольных котельных под современные экологические нормативы.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон БЦ-259(6х8): устройство и принцип работы

Циклон БЦ-259(6х8) имеет конструкцию, отработанную в типоряду односекционных батарейных циклонов ЦКТИ. Корпус разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов, нижнюю — бункер сбора золы. В средней камере смонтированы 48 стальных циклонных элементов диаметром 259 мм с винтовыми завихрителями типа «розетка».

Принцип сепарации основан на инерционном осаждении золы во вращающемся газовом потоке. Дымовые газы со скоростью 20–25 м/с тангенциально поступают в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток отводится через выхлопные трубы в верхнюю камеру и далее в дымосос.

Номинальные параметры аппарата: производительность 32 000 м³/ч (8,89 м³/с), коэффициент очистки 85 % по частицам 20 мкм, расчётная температура газов до 400 °С, аэродинамическое сопротивление 40–60 кгс/м², максимальное разрежение 15 кПа. Габариты 4000×2770×5160 мм, масса 8610 кг. Корпус выполнен из углеродистой стали с антикоррозионным покрытием.

Удаление золы из бункера для крупного аппарата производится исключительно непрерывным способом — пневмо- или гидрозолоудалением, либо скребковым транспортёром в общую систему. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты.

Циклон БЦ-259(6х8): преимущества

• Старший типоразмер серии БЦ-259 — для одного котла 15 т/ч или двух котлов 6,5 т/ч на общем тракте
• 48 стальных циклонных элементов с тангенциальным завихрителем — стабильная сепарация частиц от 20 мкм
• Допустимая температура газов до 400 °С с большим запасом по реальным условиям
• Коэффициент очистки 85 % по частицам 20 мкм — гарантированный показатель ЦКТИ
• Низкое аэродинамическое сопротивление 40–60 кгс/м² — не перегружает крупные дымососы серий ДН-15 и ДН-17
• Унифицированные циклонные элементы Ø259 мм — взаимозаменяемые по типоряду БЦ-259
• Срок изготовления от 35 рабочих дней с поставкой заводской документации
• Сертификат соответствия ТР ТС 010/2011 и комплект чертежей компоновки

Циклон БЦ-259(6х8): применение в котельной

Для полноценной работы котельной с циклоном БЦ-259(6х8) рекомендуется следующее оборудование:

• Паровой котел ДКВр-10-13С — двухбарабанный котёл паропроизводительностью 10 т/ч
• Паровой котел ДКВр-20-13C — двухбарабанный котёл паропроизводительностью 20 т/ч
• Дымосос ДН-21-750 — крупный тяговый агрегат под производительность 32 000 м³/ч
• Вентилятор ВДН-15Х-1500 — дутьевой вентилятор для крупной угольной топки

Подбор циклона БЦ-259(6х8) под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Стальные циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду БЦ-259 без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.
