Циклон ЦН-15-700х8УП

Циклон ЦН-15-700х8УП — групповой циклонный пылеуловитель серии НИИОГаз ЦН-15 в исполнении УП (Унифицированный Прямоточный): восемь циклонных элементов диаметром 700 мм с прямоточным верхним выхлопом каждого элемента, установленных в матрице 2×4 на общей опорной раме, с общим входным коллектором и общим пылесборным бункером. Аппарат предназначен для сухой инерционной очистки больших объёмов технологических газов и аспирационного воздуха от частиц пыли крупнее 10 мкм. Применяется в составе крупных котельных установок и промышленных аспирационных систем с расходом газа 27–44 тыс. м³/ч. Изготавливается на заводе «Сибкотломаш» в г. Бийск.

Суммарная производительность Циклон ЦН-15-700х8УП — от 27 704 до 44 328 м³/ч при входной скорости газа 2,5–4,0 м/с. Площадь поперечного сечения восьми элементов — 3,0788 м². Коэффициент гидравлического сопротивления — 147. Максимально допустимое давление — 500 кгс/м², температура очищаемого газа — до 400 °С. Степень очистки от частиц крупнее 10 мкм — 80–95 %. Габариты в сборе: 4870×4870×7810 мм, масса — около 4452 кг.

Циклон ЦН-15-700х8УП: назначение и область применения

Циклон ЦН-15-700х8УП в исполнении УП с прямоточным верхним выхлопом ориентирован на установки, где газоочистка размещается под вертикальным дымовым трактом или в условиях ограниченной площади под обвязку выходного коллектора. Применяется в составе твёрдотопливных котельных тепловой мощностью 15–24 МВт, в технологических газоходах асфальтобетонных заводов высокой производительности, в аспирационных системах деревообрабатывающих и упаковочных комбинатов, на печах дожига технологических отходов и в сушильных установках большой производительности.

Эксплуатация Циклон ЦН-15-700х8УП допускается при температуре газа до 400 °С — это позволяет включать аппарат в горячий газоход непосредственно после топки до экономайзера и дымососа без предварительного охлаждения газа. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69: монтаж и эксплуатация возможны на открытых площадках в умеренном и холодном климате. При повышенных требованиях к остаточной запылённости газа аппарат включается как первая ступень перед батарейными или рукавными аппаратами, в том числе в связке с батарейным циклоном ЦБ-16.

Циклон ЦН-15-700х8УП: устройство и принцип работы

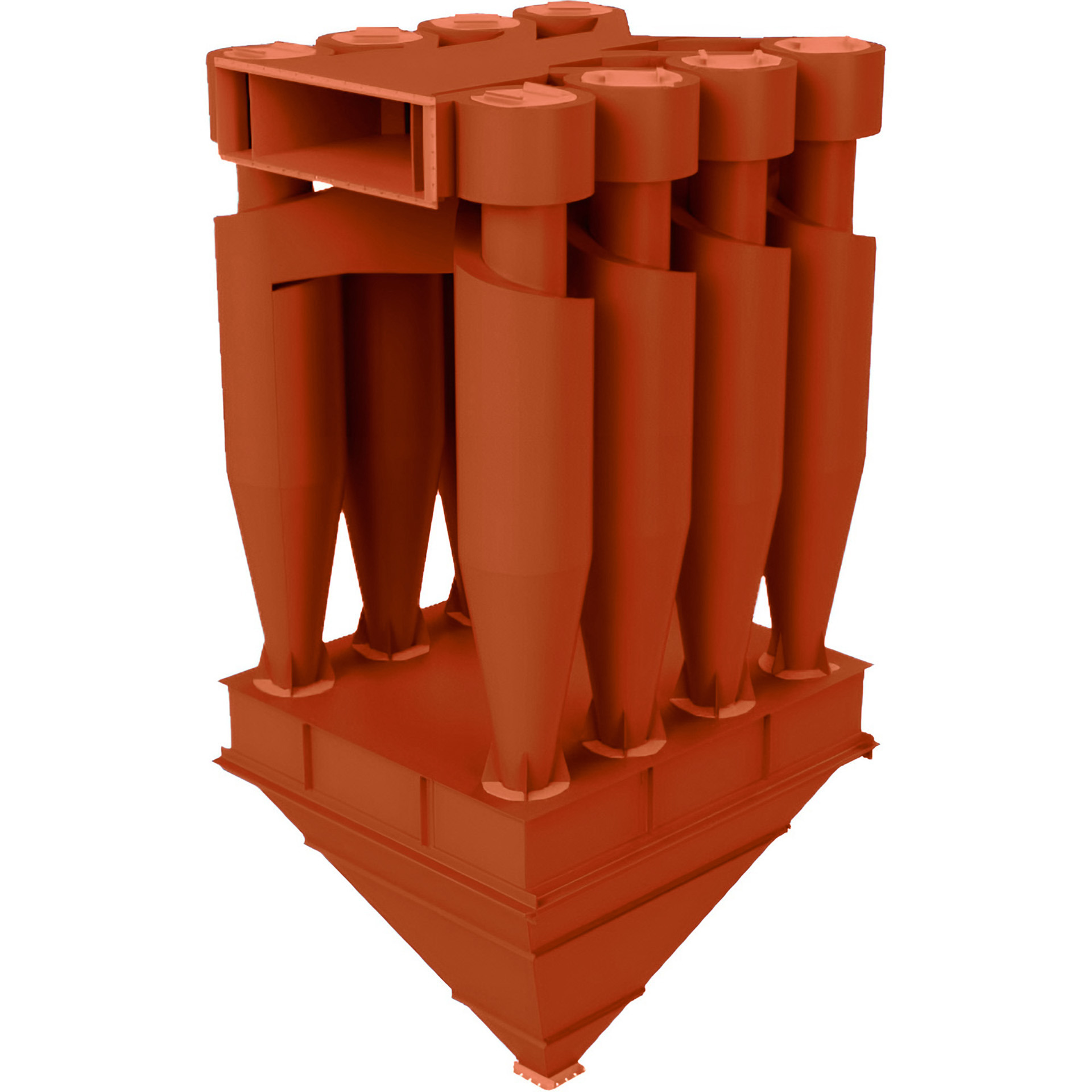

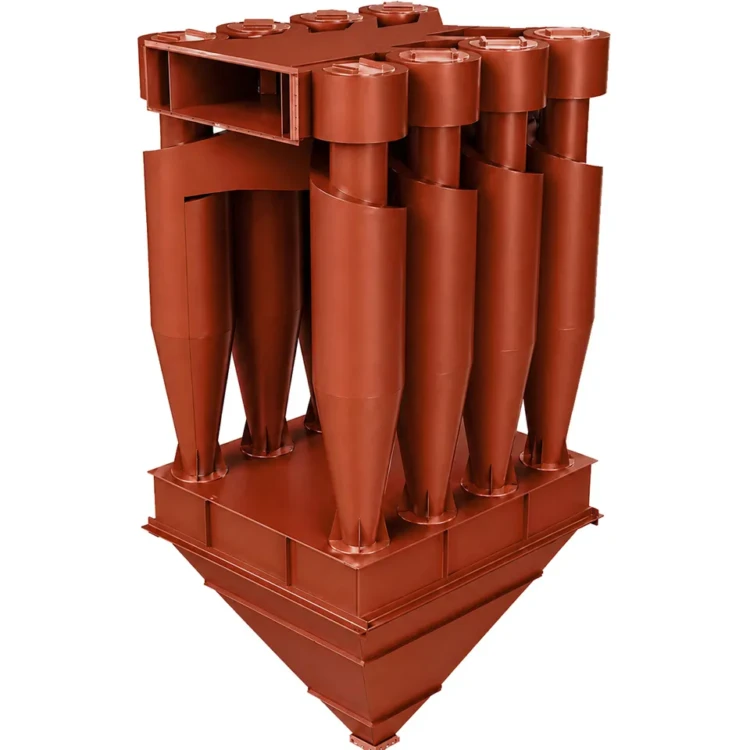

Циклон ЦН-15-700х8УП конструктивно представляет собой восемь циклонных элементов диаметром 700 мм, установленных в матрице 2×4 на общей опорной раме и сообщающихся через общий входной коллектор и общий пылесборный бункер. В отличие от исполнения СП с групповым спиральным выхлопом, исполнение УП предусматривает индивидуальный унифицированный прямоточный отвод очищенного газа от каждого из восьми элементов вертикально вверх. Это удобно при компоновке аппарата в существующих вертикальных газоходах и при будущем каскадном расширении системы.

Каждый из восьми элементов работает по принципу инерционного центробежного разделения: запылённый газ поступает по тангенциальному входному патрубку с углом наклона 15° к горизонту, формирует вращательный поток и под действием центробежных сил отбрасывает частицы пыли к стенкам цилиндрического корпуса. Пыль ссыпается по конической части в общий пылесборный бункер. Очищенный газ выводится через центральные выхлопные трубы вверх. Параллельная работа восьми элементов даёт восьмикратное увеличение пропускной способности по сравнению с одиночным ЦН-15-700х1УП при сохранении удельной эффективности сепарации.

Циклон ЦН-15-700х8УП: преимущества

Циклон ЦН-15-700х8УП в исполнении УП сочетает высокую пропускную способность и простоту вертикальной компоновки. Прямоточный верхний выхлоп каждого из восьми элементов исключает необходимость в спиральном или раздаточном коллекторе на выходе и снижает суммарные гидравлические потери на участке от циклона до дымососа. Это особенно ценно при тяговых ограничениях существующего газоходного тракта котельной и при большой суммарной площади выходных сечений (3,0788 м²).

Сохранение малого диаметра отдельного циклона D=700 мм при восьмикратной пропускной способности обеспечивает стабильно высокий процент улавливания мелких частиц — это ключевое преимущество групповой компоновки перед одноступенчатыми решениями на одном крупном циклоне. Аппарат не имеет движущихся частей, не требует подвода энергии, сжатого воздуха или расходных материалов. Срок службы Циклон ЦН-15-700х8УП — не менее 10 лет, ремонтопригодность высокая, регламентного обслуживания не требуется. Корпус и бункер изготавливаются из конструкционной стали Ст3сп; по заявке возможно изготовление в жаростойком, кислотостойком или износостойком исполнении.

Циклон ЦН-15-700х8УП: комплектация и поставка

Циклон ЦН-15-700х8УП поставляется укрупнёнными узлами по согласованию с заказчиком — рама с элементами, бункер с затвором и выхлопные узлы могут отгружаться отдельно для удобства транспортировки и монтажа на объекте. Стандартный комплект поставки включает восемь циклонных элементов, входной коллектор, общий пылесборный бункер с затвором, выхлопные трубы прямоточного исполнения, опорную раму, лестничные площадки и переходные мостики обслуживания, крепёжный комплект. Транспортировка автомобильным и железнодорожным транспортом.

Срок изготовления — от 10 рабочих дней с момента заключения договора и согласования опросного листа. Каждый циклонный элемент проходит индивидуальный контроль геометрии, контроль качества сварных швов и испытание на герметичность. Циклон ЦН-15-700х8УП и другие аппараты серии ЦН-15 завода «Сибкотломаш» в г. Бийск могут поставляться с антикоррозионным покрытием, тепловой изоляцией, виброопорами и индивидуальной адаптацией под параметры газового тракта заказчика.
