Циклон ЦН-15-200х1УП

Циклон ЦН-15-200х1УП — одиночный сухой инерционный пылеуловитель серии НИИОГаз ЦН-15, предназначенный для очистки технологических газов и аспирационного воздуха от частиц сухой пыли размером более 10 мкм. Применяется в системах пылеулавливания котлоагрегатов, технологических печей и промышленных установок в качестве первой ступени очистки. Аппарат изготавливается на заводе «Сибкотломаш» в г. Бийск.

Производительность Циклон ЦН-15-200х1УП составляет от 283 до 452 м³/ч в зависимости от входной скорости газа. Аппарат рассчитан на рабочее давление до 500 кгс/м² и температуру газа до 400 °С. Степень очистки от частиц крупнее 10 мкм — 80–95 %. Коэффициент гидравлического сопротивления — 147. Габаритные размеры аппарата 395×395×1800 мм, масса — не более 55 кг.

Циклон ЦН-15-200х1УП: назначение и область применения

Циклон ЦН-15-200х1УП относится к наиболее распространённой серии НИИОГаз ЦН-15 — промышленных циклонных пылеуловителей для систем аспирации и сухой газоочистки. Применяется на предприятиях энергетики, чёрной и цветной металлургии, в строительной, химической, пищевой, деревообрабатывающей и зерноперерабатывающей промышленности. Серия ЦН-15 охватывает диаметры от 200 до 2000 мм и допускает групповую компоновку из 2, 4, 6 или 8 аппаратов с параллельным подключением для систем с производительностью от нескольких сотен до десятков тысяч м³/ч.

Эксплуатация Циклон ЦН-15-200х1УП допускается при температуре газа до 400 °С, что позволяет применять аппарат непосредственно после топок и котлов для улавливания уноса золы, шлака и продуктов недожога. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69: допускается работа в условиях умеренного и холодного климата. Для повышения эффективности пылеулавливания при высокой запылённости газа рекомендуется ставить аппарат перед батарейным циклоном ЦБ-16 или использовать его в качестве предварительной ступени очистки.

Циклон ЦН-15-200х1УП: устройство и принцип работы

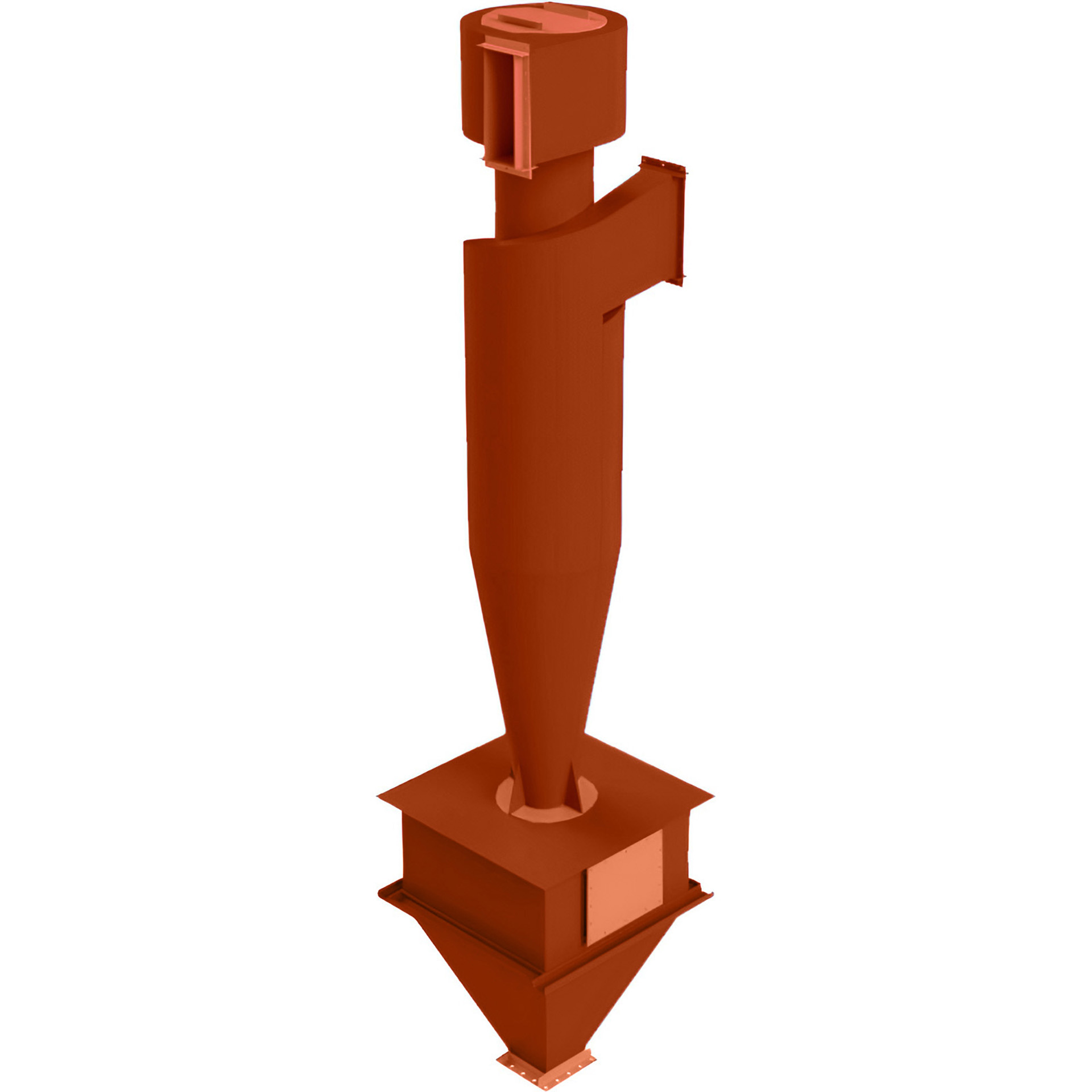

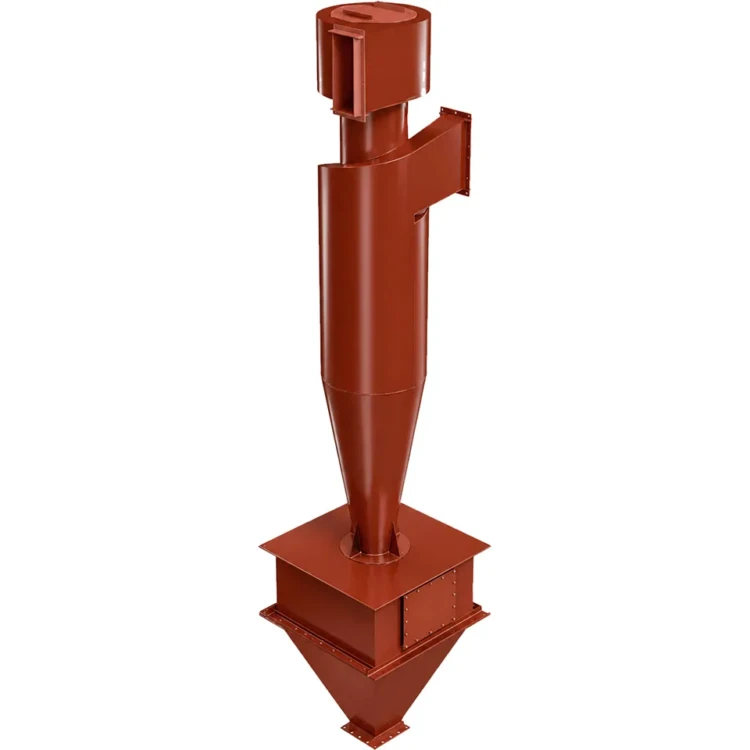

Циклон ЦН-15-200х1УП состоит из цилиндрического корпуса с коническим переходом, тангенциального входного патрубка под углом 15° к горизонтали, пирамидального бункера для сбора пыли и центральной выхлопной трубы. Запылённый газ поступает во входной патрубок, приобретает вращательное движение и под действием центробежных сил отбрасывает пылевые частицы к стенкам корпуса. Очищенный газ выводится через центральную выхлопную трубу, а осевшая пыль ссыпается в бункер и периодически выгружается через затвор.

Внутренний диаметр цилиндрической части — 200 мм, площадь поперечного сечения — 0,0314 м², объём пирамидального бункера — 0,04 м³. Угол наклона входного патрубка 15° обеспечивает оптимальный баланс между эффективностью очистки и гидравлическим сопротивлением. Исполнение УП — одиночная установка с прямоточным выводом газа вверх. Корпус и бункер изготавливаются из конструкционной стали Ст3сп; по заявке возможно изготовление в жаростойком, износостойком или кислотостойком исполнении.

Циклон ЦН-15-200х1УП: преимущества

Циклон ЦН-15-200х1УП отличается простотой конструкции, отсутствием движущихся частей и минимальными требованиями к обслуживанию. Аппарат не требует подвода сжатого воздуха, реагентов или электроэнергии — пылеулавливание происходит исключительно за счёт центробежных сил. Периодическая выгрузка пыли из бункера производится через стандартный затвор, специальное техническое обслуживание не требуется.

Конструкция Циклон ЦН-15-200х1УП допускает работу с агрессивными и абразивными средами при выборе соответствующего материала корпуса. Циклоны серии ЦН-15 могут объединяться в группы с параллельным подключением для увеличения суммарной производительности системы очистки. Срок службы аппарата при соблюдении условий эксплуатации — не менее 10 лет, ремонтопригодность высокая, расходных материалов аппарат не требует.

К дополнительным преимуществам относятся компактные габариты установки, возможность монтажа как в закрытом помещении, так и на открытой площадке, стабильная эффективность очистки во всём рабочем диапазоне нагрузок и низкая удельная стоимость очистки одного кубометра газа по сравнению с рукавными и электрическими фильтрами.

Циклон ЦН-15-200х1УП: комплектация и поставка

Циклон ЦН-15-200х1УП поставляется в сборе. Стандартный комплект включает: корпус с бункером, входной патрубок, выхлопную трубу и затвор для выгрузки пыли. Аппарат транспортируется всеми видами транспорта без ограничений по габариту. Срок изготовления — от 10 рабочих дней с момента поступления заказа. Все изделия проходят входной контроль качества и поставляются с паспортом, техническими условиями и опросным листом.

Для подбора оптимального решения специалисты завода проводят бесплатный расчёт системы газоочистки с учётом объёма и запылённости газа, его температуры и давления, требуемой степени очистки и условий монтажа. Циклон ЦН-15-200х1УП и другие аппараты серии ЦН-15 производства завода «Сибкотломаш» г. Бийск отличаются надёжностью, долговечностью конструкции, простотой монтажа и минимальными затратами на обслуживание в ходе эксплуатации.
