Циклон ЦН-15-600х4УП

Циклон ЦН-15-600х4УП — групповой циклонный пылеуловитель серии НИИОГаз ЦН-15 в исполнении УП (Унифицированный Прямоточный): четыре циклонных элемента диаметром 600 мм с прямоточным верхним выхлопом, установленных квадратной матрицей 2×2 на общей опорной раме, с общим входным коллектором и общим пылесборным бункером. Аппарат предназначен для сухой инерционной очистки технологических газов, продуктов сгорания и аспирационного воздуха от частиц пыли крупнее 10 мкм. Применяется в составе котельных установок совместно с золоуловителем ЗУ-1 и крупных аспирационных систем с расходом газа 10–16 тыс. м³/ч. Изготавливается на КЗ «Сибкотломаш», г. Бийск.

Суммарная производительность Циклон ЦН-15-600х4УП — от 10 200 до 16 300 м³/ч при входной скорости газа 2,5–4,0 м/с. Площадь поперечного сечения четырёх элементов — 1,131 м². Коэффициент гидравлического сопротивления — 147. Максимально допустимое давление — 500 кгс/м², температура очищаемого газа — до 400 °С. Степень очистки от частиц крупнее 10 мкм — 80–95 %. Габариты в сборе: 1335×1605×4882 мм, масса — около 1650 кг.

Циклон ЦН-15-600х4УП: назначение и область применения

Циклон ЦН-15-600х4УП в исполнении УП с прямоточным верхним выхлопом ориентирован на установки, где газоочистка размещается под вертикальным дымовым трактом или в условиях ограниченной площади под обвязку выходного коллектора. Применяется в составе твёрдотопливных котельных тепловой мощностью 5,5–9 МВт, в технологических газоходах асфальтобетонных заводов, в аспирационных системах деревообрабатывающих и упаковочных комбинатов, в системах пылеотделения комбикормовой и зерноперерабатывающей промышленности, на печах дожига технологических отходов.

Эксплуатация Циклон ЦН-15-600х4УП допускается при температуре газа до 400 °С — это позволяет включать аппарат в горячий газоход непосредственно после топки до экономайзера и дымососа без предварительного охлаждения газа. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69: монтаж и эксплуатация возможны на открытых площадках в умеренном и холодном климате. При повышенных требованиях к остаточной запылённости газа аппарат включается как первая ступень перед батарейными или рукавными аппаратами, в том числе в связке с батарейным циклоном ЦБ-16.

Циклон ЦН-15-600х4УП: устройство и принцип работы

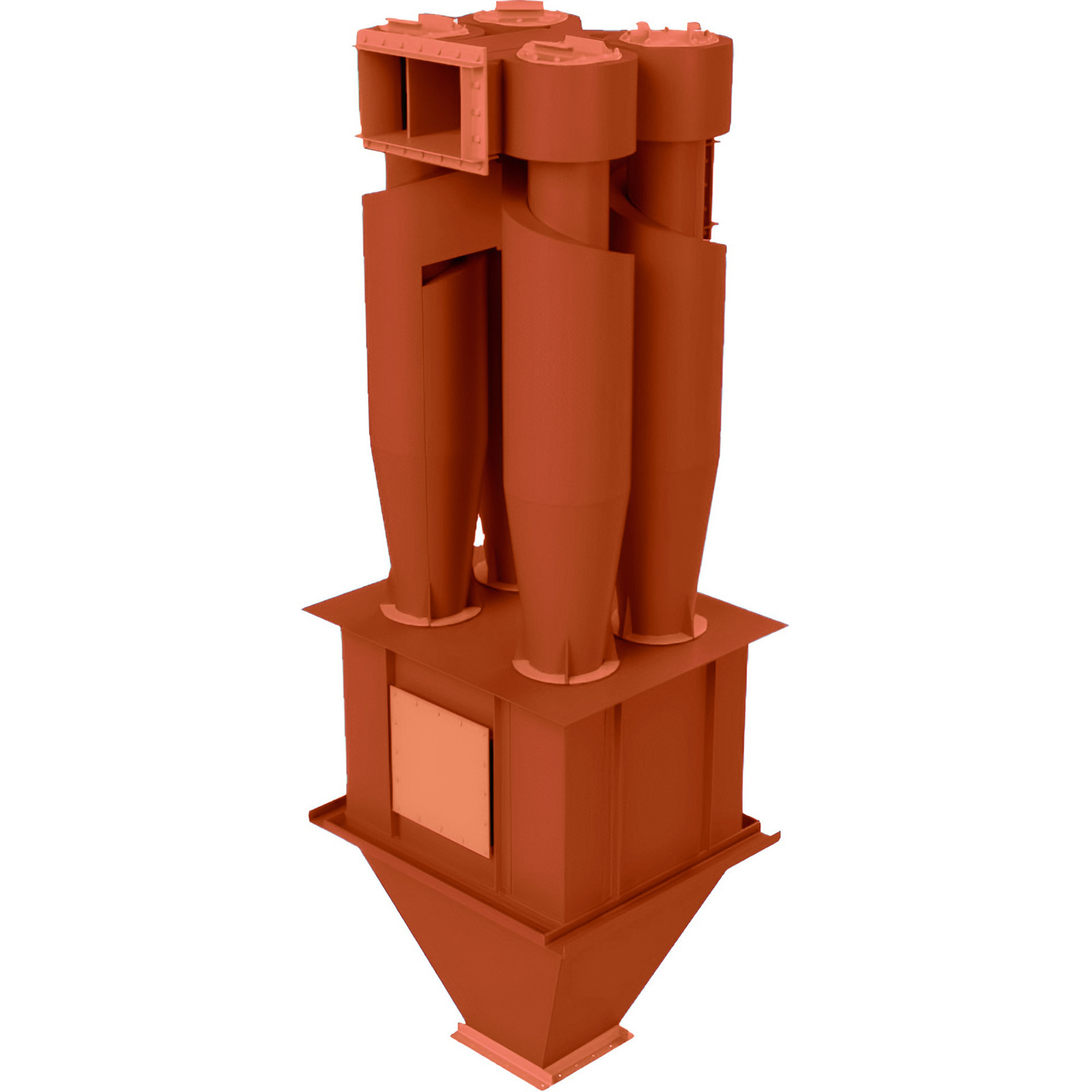

Циклон ЦН-15-600х4УП конструктивно представляет собой четыре циклонных элемента диаметром 600 мм, установленных квадратной матрицей 2×2 на общей опорной раме и сообщающихся через общий входной коллектор и общий пылесборный бункер. В отличие от исполнения СП с групповым спиральным выхлопом, исполнение УП предусматривает индивидуальный унифицированный прямоточный отвод очищенного газа от каждого из четырёх элементов вертикально вверх. Это удобно при компоновке аппарата в существующих вертикальных газоходах и при будущем каскадном расширении системы.

Каждый из четырёх элементов работает по принципу инерционного центробежного разделения: запылённый газ поступает по тангенциальному входному патрубку с углом наклона 15° к горизонту, формирует вращательный поток и под действием центробежных сил отбрасывает частицы пыли к стенкам цилиндрического корпуса. Пыль ссыпается по конической части в общий пылесборный бункер. Очищенный газ выводится через центральные выхлопные трубы вверх. Параллельная работа четырёх элементов даёт четырёхкратное увеличение пропускной способности по сравнению с одиночным ЦН-15-600х1УП при сохранении удельной эффективности сепарации.

Циклон ЦН-15-600х4УП: преимущества

Циклон ЦН-15-600х4УП в исполнении УП сочетает высокую пропускную способность и простоту вертикальной компоновки. Прямоточный верхний выхлоп каждого из четырёх элементов исключает необходимость в спиральном или раздаточном коллекторе на выходе и снижает суммарные гидравлические потери на участке от циклона до дымососа. Это особенно ценно при тяговых ограничениях существующего газоходного тракта котельной.

Сохранение малого диаметра отдельного циклона D=600 мм при четырёхкратной пропускной способности обеспечивает стабильно высокий процент улавливания мелких частиц — это ключевое преимущество групповой компоновки перед одноступенчатыми решениями на одном крупном циклоне. Аппарат не имеет движущихся частей, не требует подвода энергии, сжатого воздуха или расходных материалов. Срок службы Циклон ЦН-15-600х4УП — не менее 10 лет, ремонтопригодность высокая, регламентного обслуживания не требуется. Корпус и бункер изготавливаются из конструкционной стали Ст3сп; по заявке возможно изготовление в жаростойком, кислотостойком или износостойком исполнении.

Циклон ЦН-15-600х4УП: комплектация и поставка

Циклон ЦН-15-600х4УП поставляется в сборе или укрупнёнными узлами по согласованию с заказчиком: рама с элементами, бункер с затвором и коллекторы могут отгружаться отдельно для удобства транспортировки и монтажа. В состав поставки входят: четыре циклонных элемента, входной коллектор, общий пылесборный бункер с затвором, выхлопные трубы прямоточного исполнения, опорную раму, лестничные площадки обслуживания и крепёжный комплект. Транспортировка автомобильным и железнодорожным транспортом.

Срок изготовления — от 10 рабочих дней с момента заключения договора и согласования опросного листа. Каждый циклонный элемент проходит индивидуальный контроль геометрии, контроль качества сварных швов и испытание на герметичность. Циклон ЦН-15-600х4УП и другие аппараты серии ЦН-15 КЗ «Сибкотломаш», г. Бийск, могут поставляться с антикоррозионным покрытием, тепловой изоляцией, виброопорами и индивидуальной адаптацией под параметры газового тракта заказчика.

Циклон ЦН-15-600х4УП: подбор и монтаж

Типоразмер подбирают по расходу газа: ЦН-15-600х4УП пропускает 10 200–16 300 м³/ч при скорости в элементе 2,5–4 м/с. Пирамидальный бункер рабочим объёмом 1,11 м³ опорожняют по мере накопления пыли — периодичность определяется запылённостью потока. Масса аппарата 1650 кг учитывается при расчёте опорной рамы; присоединение к газоходам — фланцевое.
