Циклон ЦН-15-800х6УП

Циклон ЦН-15-800х6УП — групповой циклонный пылеуловитель серии НИИОГаз ЦН-15 в исполнении УП (Унифицированный Прямоточный): шесть циклонных элементов диаметром 800 мм с прямоточным верхним выхлопом каждого элемента, установленных в матрице 2×3 на общей опорной раме, с общим входным коллектором и общим пылесборным бункером. Аппарат предназначен для сухой инерционной очистки больших объёмов технологических газов и аспирационного воздуха от частиц пыли крупнее 10 мкм. Применяется в составе котельных и крупных аспирационных систем с расходом газа 27–43 тыс. м³/ч. Изготавливается на КЗ «Сибкотломаш», г. Бийск.

Суммарная производительность Циклон ЦН-15-800х6УП — от 27 100 до 43 300 м³/ч при входной скорости газа 2,5–4,0 м/с. Площадь поперечного сечения шести элементов — 3,0159 м². Коэффициент гидравлического сопротивления — 147. Максимально допустимое давление — 500 кгс/м², температура очищаемого газа — до 400 °С. Степень очистки от частиц крупнее 10 мкм — 80–95 %. Габариты в сборе: 2555×2650×6504 мм, масса — около 4510 кг.

Циклон ЦН-15-800х6УП: назначение и область применения

Циклон ЦН-15-800х6УП в исполнении УП с прямоточным верхним выхлопом ориентирован на установки, где газоочистка размещается под вертикальным дымовым трактом или в условиях ограниченной площади под обвязку выходного коллектора. Применяется в составе твёрдотопливных котельных тепловой мощностью 15–24 МВт, в технологических газоходах асфальтобетонных заводов, в аспирационных системах деревообрабатывающих, упаковочных и комбикормовых производств, на печах дожига технологических отходов и сушильных установках большой производительности.

Эксплуатация Циклон ЦН-15-800х6УП допускается при температуре газа до 400 °С — это позволяет включать аппарат в горячий газоход непосредственно после топки до экономайзера и дымососа без предварительного охлаждения газа. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69: монтаж и эксплуатация возможны на открытых площадках в умеренном и холодном климате. При повышенных требованиях к остаточной запылённости газа аппарат включается как первая ступень перед батарейными или рукавными аппаратами, в том числе в связке с батарейным циклоном ЦБ-16.

Циклон ЦН-15-800х6УП: устройство и принцип работы

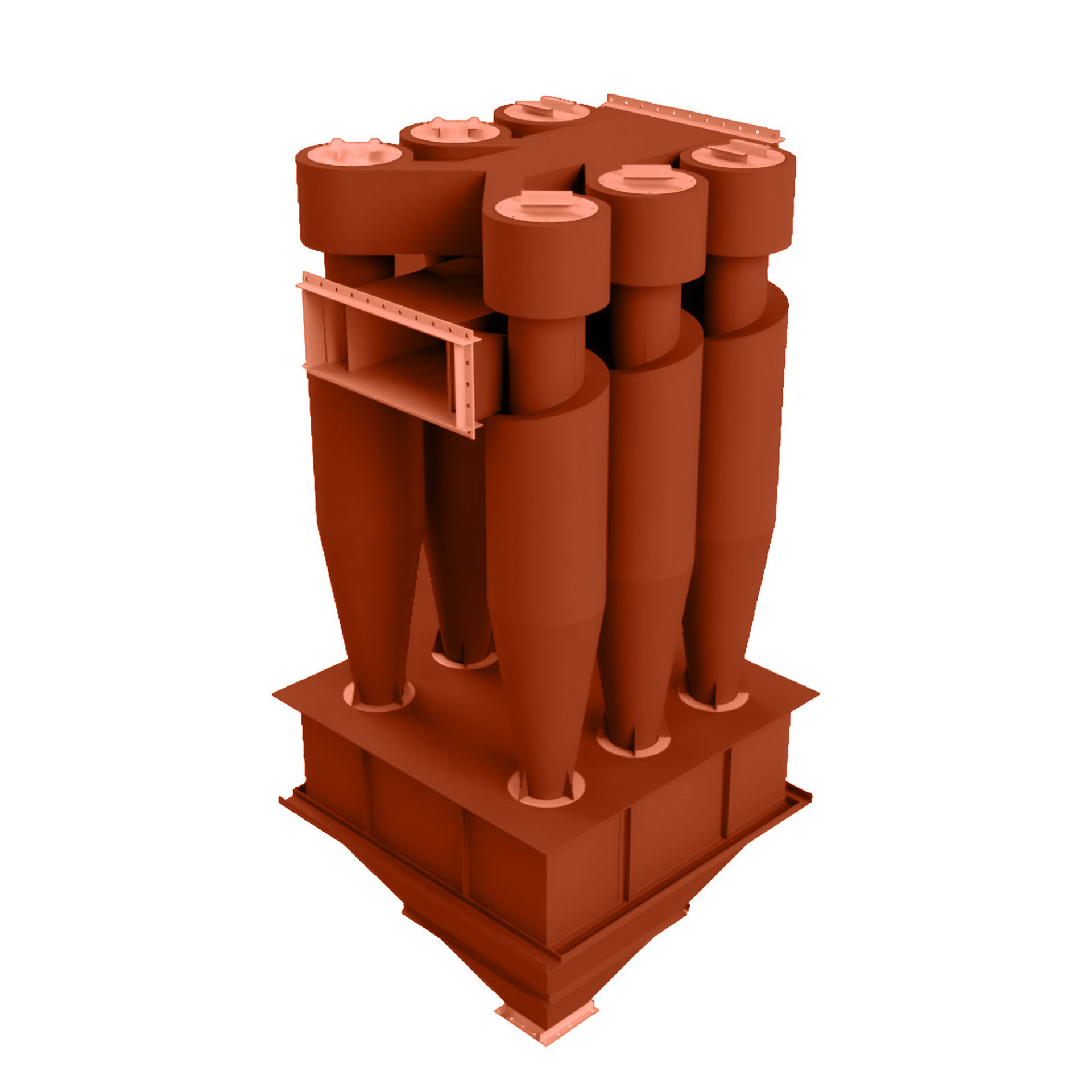

Циклон ЦН-15-800х6УП конструктивно представляет собой шесть циклонных элементов диаметром 800 мм, установленных в матрице 2×3 на общей опорной раме и сообщающихся через общий входной коллектор и общий пылесборный бункер. В отличие от исполнения СП с групповым спиральным выхлопом, исполнение УП предусматривает индивидуальный унифицированный прямоточный отвод очищенного газа от каждого из шести элементов вертикально вверх. Это удобно при компоновке аппарата в существующих вертикальных газоходах и при будущем каскадном расширении системы.

Каждый из шести элементов работает по принципу инерционного центробежного разделения: запылённый газ поступает по тангенциальному входному патрубку с углом наклона 15° к горизонту, формирует вращательный поток и под действием центробежных сил отбрасывает частицы пыли к стенкам цилиндрического корпуса. Пыль ссыпается по конической части в общий пылесборный бункер. Очищенный газ выводится через центральные выхлопные трубы вверх. Параллельная работа шести элементов даёт шестикратное увеличение пропускной способности по сравнению с одиночным ЦН-15-800х1УП при сохранении удельной эффективности сепарации.

Циклон ЦН-15-800х6УП: преимущества

Циклон ЦН-15-800х6УП в исполнении УП сочетает высокую пропускную способность и простоту вертикальной компоновки. Циклон применяется совместно с золоуловителем ЗУ-1 в системах газоочистки твёрдотопливных котельных. Прямоточный верхний выхлоп каждого из шести элементов исключает необходимость в спиральном или раздаточном коллекторе на выходе и снижает суммарные гидравлические потери на участке от циклона до дымососа. Это особенно ценно при тяговых ограничениях существующего газоходного тракта котельной и при большой суммарной площади выходных сечений (3,0159 м²).

Сохранение малого диаметра отдельного циклона D=800 мм при шестикратной пропускной способности обеспечивает стабильно высокий процент улавливания мелких частиц — это ключевое преимущество групповой компоновки перед одноступенчатыми решениями на одном крупном циклоне. Аппарат не имеет движущихся частей, не требует подвода энергии, сжатого воздуха или расходных материалов. Срок службы Циклон ЦН-15-800х6УП — не менее 10 лет, ремонтопригодность высокая, регламентного обслуживания не требуется. Корпус и бункер изготавливаются из конструкционной стали Ст3сп; по заявке возможно изготовление в жаростойком, кислотостойком или износостойком исполнении.

Циклон ЦН-15-800х6УП: комплектация и поставка

Циклон ЦН-15-800х6УП поставляется укрупнёнными узлами по согласованию с заказчиком — рама с элементами, бункер с затвором и выхлопные узлы могут отгружаться отдельно для удобства транспортировки и монтажа. В состав поставки входят: шесть циклонных элементов, входной коллектор, общий пылесборный бункер с затвором, выхлопные трубы прямоточного исполнения, опорную раму, лестничные площадки обслуживания и крепёжный комплект. Транспортировка автомобильным и железнодорожным транспортом.

Срок изготовления — от 10 рабочих дней с момента заключения договора и согласования опросного листа. Каждый циклонный элемент проходит индивидуальный контроль геометрии, контроль качества сварных швов и испытание на герметичность. Циклон ЦН-15-800х6УП и другие аппараты серии ЦН-15 КЗ «Сибкотломаш», г. Бийск, могут поставляться с антикоррозионным покрытием, тепловой изоляцией, виброопорами и индивидуальной адаптацией под параметры газового тракта заказчика.

Подбор и установка циклона ЦН-15-800х6УП

Монтаж ведётся краном за штатные строповочные элементы; масса 4510 кг и габариты 2555×2650×6504 мм позволяют перевозку обычным автотранспортом. Дымосос подбирается с учётом коэффициента гидравлического сопротивления циклона (147) и остального тракта. Все фланцевые стыки уплотняются термостойким материалом.
