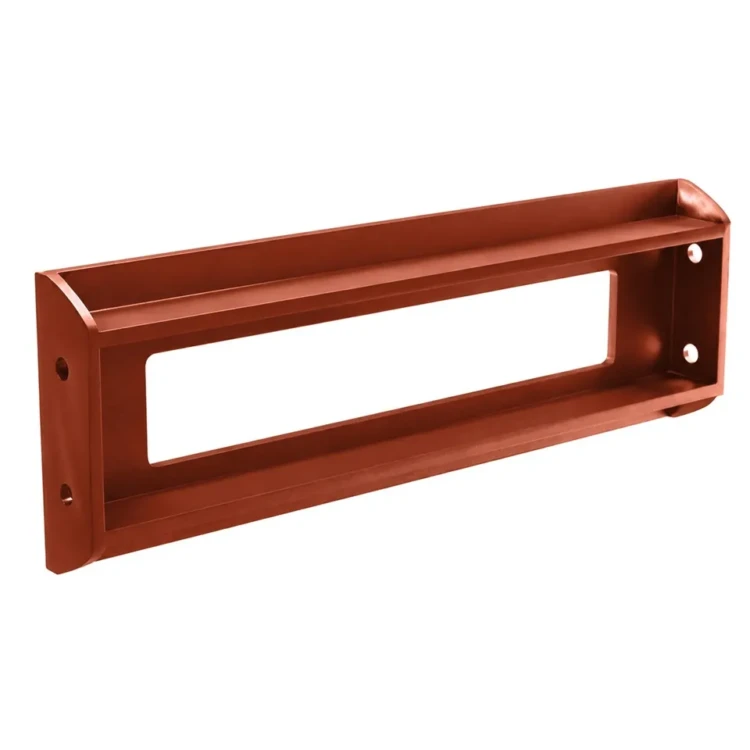

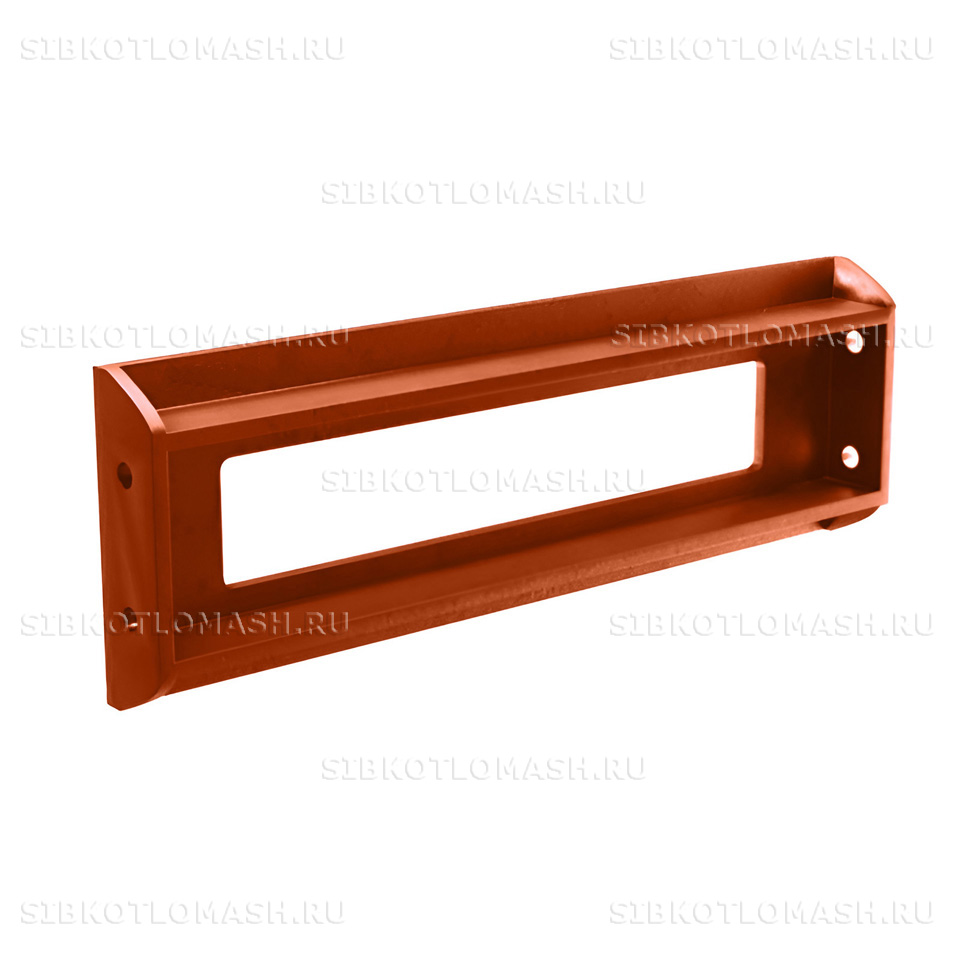

Стол верхний. Т67.00.008М2-01

Стол верхний Т67.00.008М2-01 — литая чугунная запасная часть компактного забрасывателя пневмомеханического, изготавливаемая КЗ «Сибкотломаш» в Бийске. Деталь представляет собой направляющую плиту в верхней части корпуса забрасывателя ЗП-400 и задаёт траекторию подачи угольной массы к ротору шириной 400 мм.

Стол верхний: назначение и применяемость

Стол верхний Т67.00.008М2-01 устанавливается в верхней части корпуса компактного забрасывателя пневмомеханического ЗП-400 (Т67.00.000-01М2). По поверхности этой плиты проходит уголь, разравниваемый пластинчатым питателем, поэтому от плоскостности и устойчивости стола напрямую зависят равномерность подачи и стабильность работы пневмомеханического заброса топлива.

В сборке деталь крепится к боковым стенкам и передней стенке корпуса, образуя верхнюю границу проточной зоны загрузки. Длина рабочей плоскости — 432 мм по ширине ротора ЗП-400. Полноразмерный аналог детали — стол верхний Т67.00.008М2 с длиной 632 мм для забрасывателя ЗП-600.

Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что позволяет работать столу верхнему в неотапливаемых котельных при отрицательных температурах окружающего воздуха и одновременно выдерживать прогрев до 200 °С со стороны горячего топочного потока.

Стол верхний: материал и технология изготовления

Стол верхний Т67.00.008М2-01 отливается из серого чугуна СЧ10 по ГОСТ 1412-85. Эта марка обладает удовлетворительными литейными характеристиками и достаточной прочностью при массе детали 8 кг: предел прочности при растяжении не ниже 100 МПа, плотность 7,0 г/см³, твёрдость 143–229 HB. Демпфирующая способность чугуна гасит вибрации от подачи угля без передачи их на каркас котла.

Технологический маршрут: формовка по деревянной модели, заливка расплавленного чугуна в песчано-глинистые формы, выбивка отливки, отжиг для снятия литейных напряжений, обрубка облойного шва и механическая обработка стыковых плоскостей и крепёжных гнёзд по чертежу Т67.00.008М2-01. Шероховатость рабочей поверхности — Ra 6,3, что обеспечивает свободное скольжение угольных кусков без зацеплений.

Готовая отливка проходит трёхступенчатый контроль: визуальный — на отсутствие литейных раковин, размерный — по карте допусков с применением калибров и шаблонов, выборочный — замер твёрдости поверхности. Перед отгрузкой деталь маркируется заводским клеймом и грунтуется атмосферостойкой эмалью для защиты от коррозии при длительном хранении.

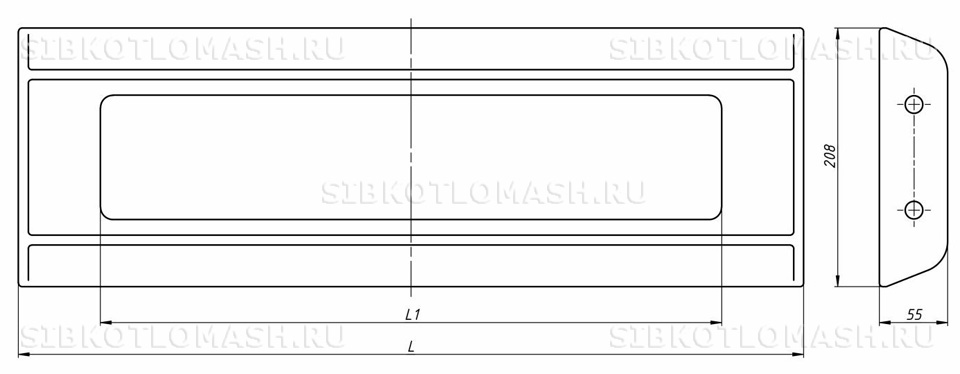

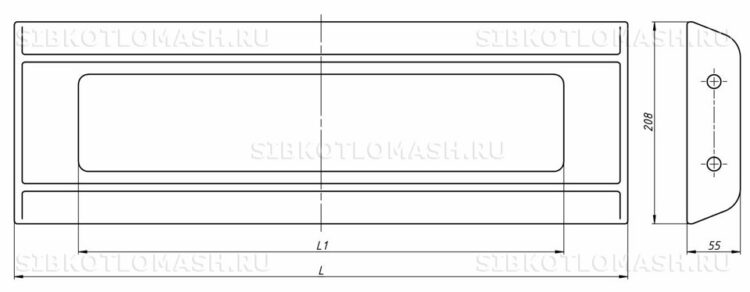

Габариты литого контура — 432×300×30 мм по основной плоскости; по периметру выполнены литые рёбра жёсткости и фланцы крепления к боковым стенкам корпуса. Компактные размеры позволяют монтировать стол в модульных котельных установках с ограниченным простором, где забрасыватель ЗП-400 является основным средством подачи топлива.

Стол верхний: совместимое оборудование

Стол верхний Т67.00.008М2-01 устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 — пневмомеханический забрасыватель малого типоразмера, рабочая ширина ротора 400 мм
• Забрасыватель топлива ЗП-600 — пневмомеханический забрасыватель увеличенного типоразмера, рабочая ширина ротора 600 мм
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Деталь востребована при ремонте котельных установок с паровыми котлами серий ДЕ, КЕ и водогрейными КВм, КВ-ТС, оснащёнными пневмомеханическими забрасывателями серии Т67 для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти узла трансмиссии забрасывателя можно подобрать в каталоге запчастей забрасывателей топлива. Совместимость подтверждается контрольной примеркой по чертежу: размеры посадочных поверхностей и сопрягаемых элементов должны соответствовать паспортным значениям конкретного типоразмера забрасывателя.

Стол верхний: заказ и доставка

Стол верхний Т67.00.008М2-01 отгружается со склада при наличии или изготавливается под заказ за 5–10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как одну деталь под аварийный ремонт, так и комплектами по 2–4 штуки для планового обслуживания парка забрасывателей.

Доставка организуется транспортными компаниями по территории Российской Федерации и странам Евразийского экономического союза. Упаковка — деревянный ящик с обрешёткой или паллет с прочной обвязкой; для крупных заказов формируется отдельный контейнер с торцовыми упорами, что исключает подвижки литых деталей при перевозке. Изделия сопровождаются паспортом качества и сертификатом материала.

При оформлении заявки укажите номер чертежа Т67.00.008М2-01, требуемое количество и тип забрасывателя ЗП-400. Менеджеры КЗ «Сибкотломаш» подтвердят наличие на складе, сроки изготовления и условия в течение рабочего дня; одновременно можно запросить полноразмерный аналог Т67.00.008М2 и сопутствующие позиции корпуса забрасывателя.
