Лоток средний. Т67.37.020М2 -01СБ; 00.1145.005-01СБ

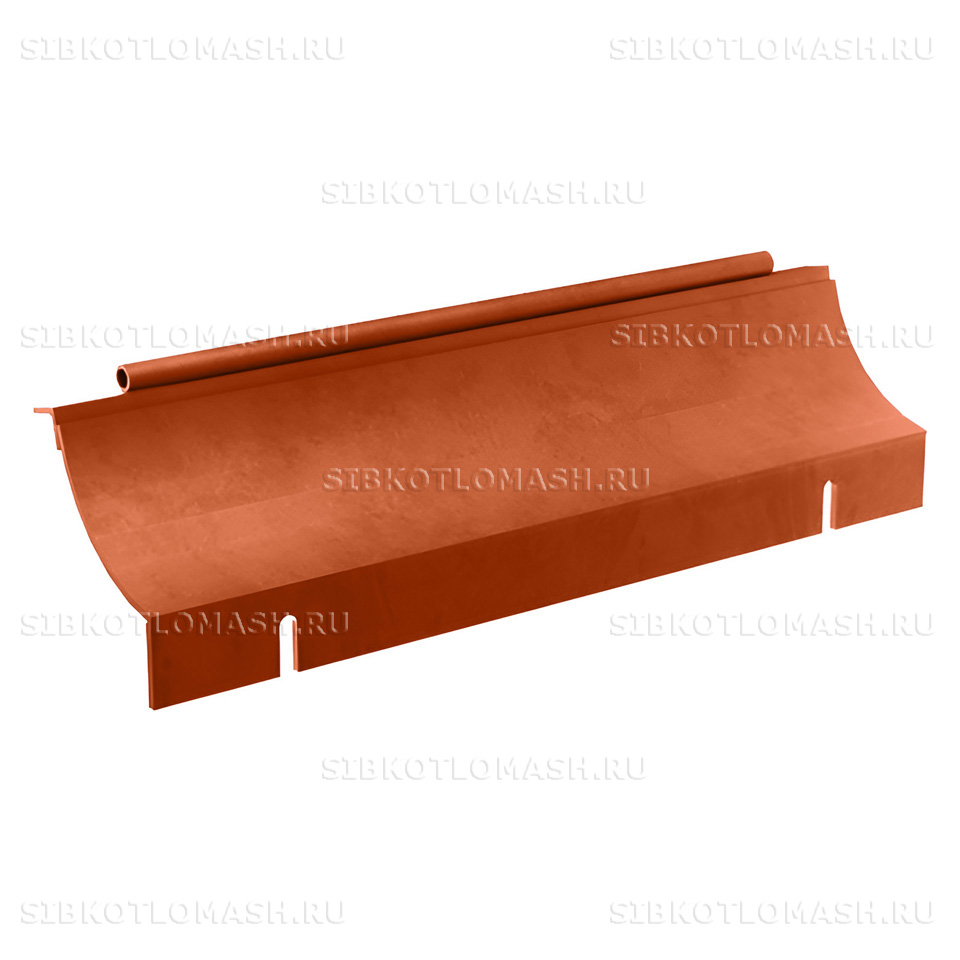

Лоток средний Т67.37.020М2-01СБ — штампованная стальная запасная часть компактного забрасывателя пневмомеханического, изготавливаемая КЗ «Сибкотломаш» в Бийске. Эта деталь представляет собой среднюю проточную плиту загрузочной зоны забрасывателя ЗП-400 и направляет угольный поток в зону вращения ротора между верхним и нижним лотками. Унифицированный заводской код — 00.1145.005-01СБ.

Лоток средний: назначение и применяемость

Лоток средний Т67.37.020М2-01СБ ставится в средний ярус корпуса компактного забрасывателя пневмомеханического ЗП-400 (Т67.00.000-01М2). Деталь принимает уголь, поступающий с верхнего отбойного лотка, и плавно направляет его к нижнему лотку и роторной зоне. От плоскостности рабочей поверхности зависит равномерность подачи угольной массы по ширине ротора шириной 400 мм.

В сборке деталь крепится между боковыми стенками компактного корпуса и параллельно ориентирована относительно оси ротора. Полноразмерный аналог — лоток средний Т67.37.020М2СБ для забрасывателя ЗП-600 с длиной 615 мм.

Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что позволяет работать лотку в неотапливаемых котельных при отрицательных температурах окружающего воздуха и одновременно выдерживать прогрев до 200 °С со стороны топочной зоны.

Лоток средний: материал и технология изготовления

Лоток средний Т67.37.020М2-01СБ штампуется из листа конструкционной стали Ст3 толщиной 5 мм по ГОСТ 380-2005. Эта марка обладает удовлетворительной свариваемостью, достаточной прочностью при массе детали 4 кг и хорошей деформируемостью при холодной штамповке. Предел текучести Ст3 не ниже 245 МПа, плотность 7,85 г/см³, твёрдость 130–180 HB.

Технологический маршрут: раскрой листа по чертежу Т67.37.020М2-01СБ, холодная штамповка на гидравлических прессах для формирования отбортовок и фланцев крепления, обрезка по контуру, контроль геометрии. Сварные швы выполняются полуавтоматической сваркой в среде защитного газа с последующим визуальным контролем сплошности.

Готовая штампованная деталь проходит размерный контроль по карте допусков, проверку плоскостности рабочей поверхности и сплошности сварных швов. Перед отгрузкой деталь маркируется заводским клеймом и грунтуется атмосферостойкой эмалью, что предотвращает очаговую коррозию при длительном хранении на открытых складских площадках котельных предприятий.

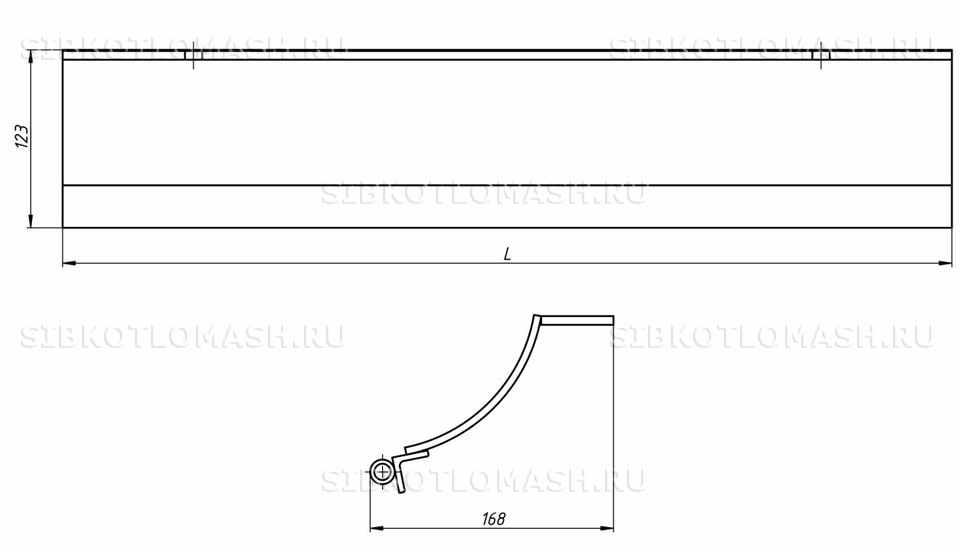

Габариты по штампованному контуру — 415×250×5 мм; масса 4 кг. Компактные размеры обеспечивают лёгкость монтажа в модульных котельных установках с ограниченным простором для маневра, а сварные фланцы по периметру дают необходимую жёсткость в составе сборки забрасывателя.

Лоток средний: совместимое оборудование

Лоток средний Т67.37.020М2 -01СБ; 00.1145.005-01СБ устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 — пневмомеханический забрасыватель малого типоразмера, рабочая ширина ротора 400 мм
• Забрасыватель топлива ЗП-600 — пневмомеханический забрасыватель увеличенного типоразмера, рабочая ширина ротора 600 мм
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Деталь востребована при ремонте котельных установок с паровыми котлами серий ДЕ, КЕ и водогрейными КВм, КВ-ТС, оснащёнными пневмомеханическими забрасывателями серии Т67 для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти узла трансмиссии забрасывателя можно подобрать в каталоге запчастей забрасывателей топлива. Совместимость подтверждается контрольной примеркой по чертежу: размеры посадочных поверхностей и сопрягаемых элементов должны соответствовать паспортным значениям конкретного типоразмера забрасывателя.

Лоток средний: заказ и доставка

Лоток средний Т67.37.020М2-01СБ поставляется со склада при наличии или изготавливается под заказ за 5–7 рабочих дней холодной штамповкой по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как одну деталь под аварийный ремонт, так и кратные комплекты на парк забрасывателей котельной.

Доставка организуется транспортными компаниями по территории Российской Федерации и странам Евразийского экономического союза. Упаковка — деревянный ящик с обрешёткой или паллет с обвязкой; для крупных заказов формируется отдельный контейнер с торцовыми упорами, что исключает деформацию тонкостенных деталей при перевозке. Изделия сопровождаются паспортом качества и сертификатом материала.

При оформлении заявки укажите номер чертежа Т67.37.020М2-01СБ или аналог 00.1145.005-01СБ, требуемое количество и тип забрасывателя ЗП-400. Менеджеры КЗ «Сибкотломаш» подтвердят наличие на складе, сроки изготовления и условия в течение рабочего дня; параллельно можно запросить полноразмерный аналог Т67.37.020М2СБ и сопутствующие позиции загрузочной зоны. По согласованию доступна обмерочная карта детали в формате PDF или DWG, что облегчает работу проектировщикам и снабженцам котельной службы при подготовке заявки на капитальный ремонт.
