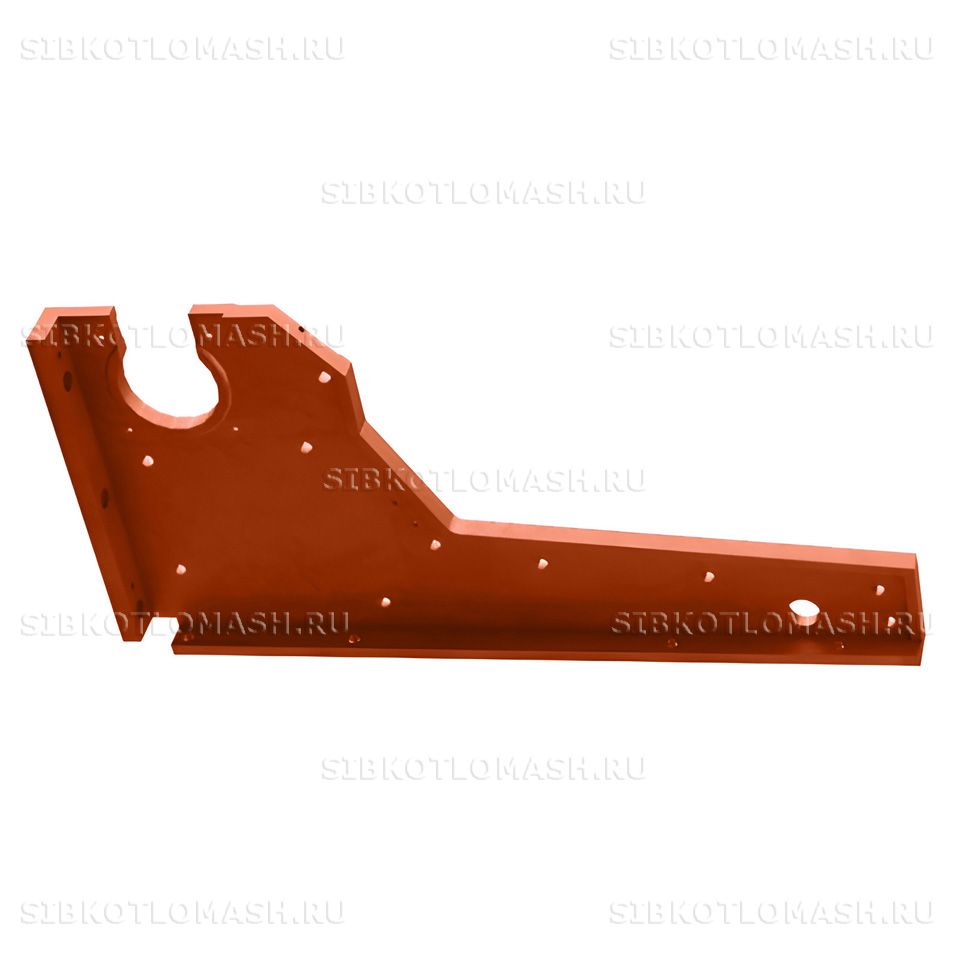

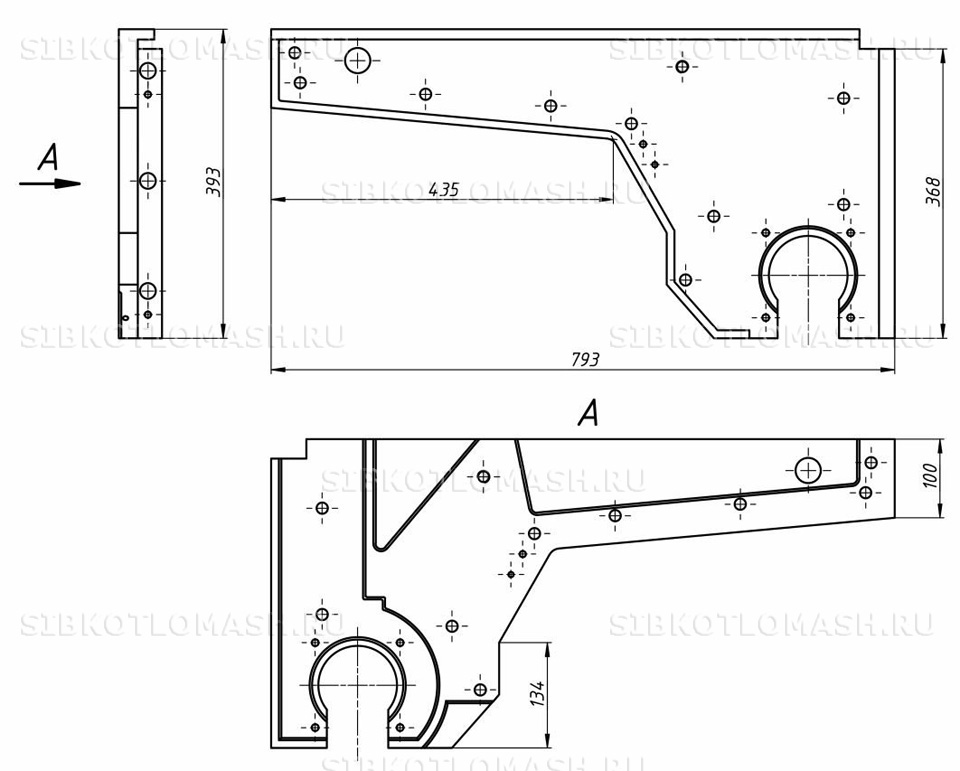

Стенка правая. 00.1046.070

Стенка правая 00.1046.070 — литая чугунная запасная часть компактного забрасывателя пневмомеханического производства КЗ «Сибкотломаш» г. Бийск. Эта деталь формирует правую боковину корпуса забрасывателя ЗП-400 и совместимого питателя ПТЛ-РПК, выполняя функцию силового ограждения рабочей зоны ротора.

Стенка правая: назначение и применяемость

Стенка правая 00.1046.070 устанавливается на правую сторону корпуса компактного забрасывателя ЗП-400 (Т67.00.000-01М2) и питателя ленточного ПТЛ-РПК. Совместно с парной стенкой левой 00.1046.069 деталь образует замкнутый объём, внутри которого вращается ротор шириной 400 мм и работает пластинчатый питатель угольной массы.

Эта литая плита воспринимает реактивные моменты от ведущего вала ротора, удары падающих кусков угля и циклические температурные расширения. От плоскостности её стыковых поверхностей и точности крепёжных гнёзд зависят соосность подшипниковых узлов и герметичность сопряжений с поддоном, передней стенкой и верхним лотком корпуса. По этой причине деталь относится к узлам ответственного назначения и при ремонте подлежит проверке плоскостности по индикатору вместе с замером сопряжённых отверстий.

По климатическому исполнению деталь нормирована по ГОСТ 15150-69 на исполнения У2 и УХЛ4, что обеспечивает круглогодичную безотказную работу в неотапливаемых котельных. Со стороны топочной зоны стенка прогревается до 250 °С, а с наружной стороны может охлаждаться до −60 °С без потери целостности структуры.

Стенка правая: материал и технология изготовления

Стенка правая 00.1046.070 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Эта марка сочетает удовлетворительные литейные свойства с пределом прочности при растяжении не ниже 150 МПа — параметр, достаточный при массе детали 22 кг и максимальном пролёте плиты 600 мм. Плотность сплава 7,2 г/см³, твёрдость поверхности 163–229 HB.

Производственный маршрут включает формовку по деревянной модели, заливку расплавленного чугуна в песчано-глинистые формы, выбивку отливки, отжиг для снятия внутренних напряжений и обрубку облойного шва. Дальнейшая обработка выполняется на расточных и фрезерных станках: контролируются плоскостность стыковых поверхностей, диаметр и шаг крепёжных отверстий по чертежу 00.1046.070.

Готовая стенка правая проходит трёхступенчатый контроль: визуальный — на отсутствие раковин и трещин; размерный — по контрольной карте допусков; выборочный — замер твёрдости поверхности. Перед отгрузкой деталь маркируется заводским клеймом и грунтуется атмосферостойкой эмалью, что исключает очаговую коррозию при длительном хранении и транспортировке.

Габариты литого контура — 600×320×20 мм по основной плоскости; по периметру выполнены усиливающие рёбра жёсткости. Меньшие в сравнении с типоразмером ЗП-600 габариты позволяют использовать стенку в компактных котельных модулях, где простор для маневра ограничен.

Стенка правая: совместимое оборудование

Стенка правая 00.1046.070 устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 — пневмомеханический забрасыватель малого типоразмера, рабочая ширина ротора 400 мм
• Забрасыватель топлива ЗП-600 — пневмомеханический забрасыватель увеличенного типоразмера, рабочая ширина ротора 600 мм
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Деталь востребована при ремонте котельных установок с паровыми котлами серий ДЕ, КЕ и водогрейными КВм, КВ-ТС, оснащёнными пневмомеханическими забрасывателями серии Т67 для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти узла трансмиссии забрасывателя можно подобрать в каталоге запчастей забрасывателей топлива. Совместимость подтверждается контрольной примеркой по чертежу: размеры посадочных поверхностей и сопрягаемых элементов должны соответствовать паспортным значениям конкретного типоразмера забрасывателя.

Стенка правая: заказ и доставка

Стенка правая 00.1046.070 поставляется со склада при наличии или изготавливается под заказ за 5–10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как одну деталь для аварийного восстановления, так и комплектами по 2–4 штуки для планового ремонта парка забрасывателей и питателей.

Доставка организуется транспортными компаниями по территории Российской Федерации и странам Евразийского экономического союза. Упаковка — деревянный ящик с обрешёткой или паллет с прочной обвязкой; для крупных заказов формируется отдельный контейнер с торцовыми упорами для исключения подвижек литых плит при перевозке. Все изделия сопровождаются паспортом качества и сертификатом материала.

При оформлении заявки укажите номер чертежа 00.1046.070, требуемое количество и тип агрегата (ЗП-400 либо ПТЛ-РПК). Менеджеры КЗ «Сибкотломаш» подтвердят наличие на складе, сроки и условия в течение рабочего дня; параллельно можно запросить парную стенку левую 00.1046.069 и сопутствующие крепёжные элементы корпуса.
