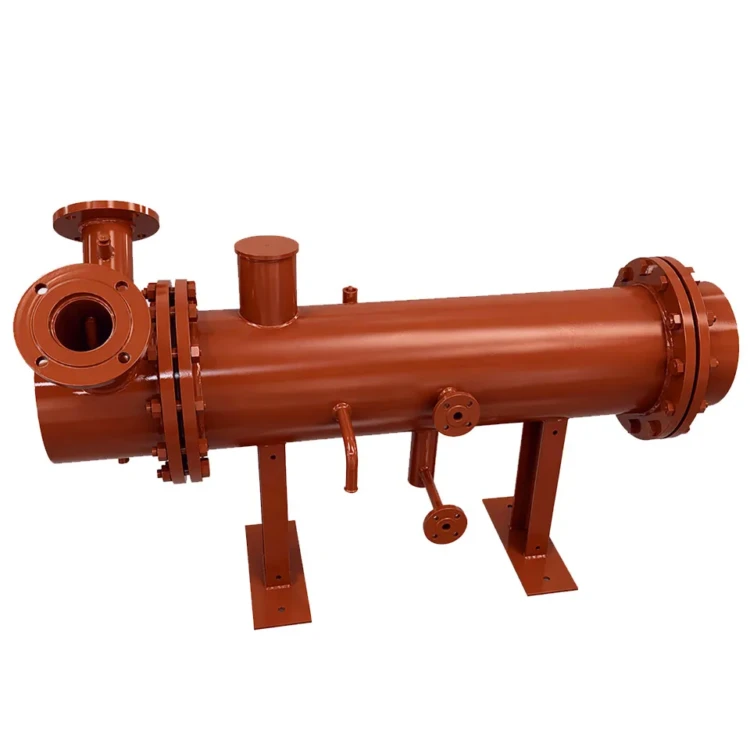

Охладитель выпара атмосферный ОВА-16

Охладитель выпара атмосферный ОВА-16 — кожухотрубный поверхностный теплообменник с поверхностью теплообмена 16 м², предназначенный для конденсации парогазовой смеси (выпара) атмосферных деаэраторов крупной производительности и возврата конденсата в схему водоподготовки. Применяется в составе деаэрационных установок ДА производительностью от 50 до 200 т/ч на промышленных, энергетических и теплоэнергетических котельных.

Охладитель выпара атмосферный ОВА-16: назначение и область применения

Охладитель выпара атмосферный ОВА-16 закрывает потребности крупных промышленных и энергетических котельных, где термическая деаэрация ведётся при атмосферном давлении и расход выпара колеблется в диапазоне 100–250 кг пара в час. Аппарат конденсирует пар парогазовой смеси, отводимой из колонки деаэратора, утилизирует тепло этого пара и возвращает чистый дистиллят в тракт питательной воды, заметно снижая расход свежего пара на подогрев деаэрационной колонки.

Изделие проектируется и поставляется в составе деаэрационных установок ДА согласно ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля». Корпус и трубный пучок рассчитаны на длительную эксплуатацию при контакте с насыщенным паром температурой 104,2 °C и подогреваемой химочищенной водой 50–80 °C.

Применяется на ТЭЦ, котельных крупных промышленных предприятий, химических и металлургических заводах, в системах паропотребления нефтегазовых производств — везде, где термическая деаэрация ведётся в атмосферном режиме без контактных колонн повышенного давления и где требуется максимально снизить выброс пара в атмосферу до значений тепловой эффективности котельной установки.

Охладитель выпара атмосферный ОВА-16: устройство и принцип работы

Охладитель выпара атмосферный ОВА-16 имеет конструкцию серийного исполнения: горизонтальный цилиндрический корпус диаметром 426 мм и длиной секции 2606–2700 мм, четырёхходовая трубная система из 120–156 теплообменных трубок диаметром 16 мм с толщиной стенки 0,8–1 мм и длиной трубного пучка 2000 мм, передняя четырёхходовая водяная камера с плоским днищем, задняя плавающая водяная камера, патрубки входа выпара и выхода конденсата, две неподвижные опоры под крепление к раме деаэрационной колонки.

Трубный пучок выполняется из латуни марок Л63 или Л68, а также из биметалла МНЖ-5-1 — для штатных сетевых сред с допустимой жёсткостью, либо из нержавеющей стали 08Х18Н10 или 12Х18Н10Т — для химочищенной воды повышенной агрессивности и контуров с особыми требованиями коррозионной стойкости. Прокладочный комплект, болты, шпильки и гайки поставляются вместе с изделием.

Принцип работы кожухотрубный, с раздельными контурами. Химочищенная вода подаётся в передний коллектор с температурой 50 °C, проходит четырьмя ходами по трубкам и нагревается до 80 °C, после чего поступает в верхнюю часть деаэрационной колонки. Парогазовая смесь из колонки с температурой 104,2 °C поступает в межтрубное пространство, где пар конденсируется на холодной поверхности трубок. Конденсат самотёком возвращается в бак-аккумулятор, а несконденсированные газы CO₂ и O₂ отводятся через выхлопной патрубок в атмосферу.

Рабочее давление в трубной системе составляет 0,5 МПа, в корпусе 0,12 МПа — режим, соответствующий требованиям атмосферных деаэраторов ДА. Гидравлические испытания проводятся при давлении 0,7 МПа в обоих контурах. Изготовление выполняется по ОСТ 26-291-94 для сосудов и аппаратов сварных стальных.

Охладитель выпара атмосферный ОВА-16: преимущества

• Поверхность теплообмена 16 м² — оптимальная производительность по конденсации выпара для деаэраторов 50–200 т/ч
• Кожухотрубная схема с плавающей головкой — компенсация температурных деформаций без напряжений в трубных решётках
• Утилизация теплоты выпара и возврат чистого конденсата в тракт водоподготовки без дополнительной обработки
• Выбор материала трубного пучка под качество исходной воды: латунь, биметалл МНЖ или нержавеющая сталь
• Габариты 2700×426×580 мм и масса 534 кг — установка в существующих помещениях котельной без капитальных переделок
• Унификация с серийными деаэраторами ДА-50/25 и ДА-100/50 — единый эксплуатационный регламент
• Длительный срок безремонтной службы при выполнении графика регенерации катионитовых фильтров перед деаэратором

Охладитель выпара атмосферный ОВА-16: применение в котельной

Охладитель выпара атмосферный ОВА-16 работает в составе атмосферной деаэрационной установки крупной мощности. Для полноценной работы котельной с этим аппаратом рекомендуется следующее оборудование:

• Деаэратор атмосферный ДА-50/25 — основная деаэрационная установка 50 т/ч
• Деаэратор атмосферный ДА-100/50 — деаэрационная установка 100 т/ч с увеличенным баком
• Колонка деаэрационная КДА-100 — двухступенчатая дегазация питательной воды
• Гидрозатвор — защита бака от опрокидывания уровня и роста давления
• Установка ВПУ-10.0 — Na-катионитовое умягчение воды перед деаэрацией
• Паровой котел КЕ-25-14С — крупный потребитель деаэрированной питательной воды
• Паровой котел ДЕ-25-14ГМ-О — газомазутный потребитель в составе котельной

Состав и стоимость уточняйте при оформлении заказа.
