Гидрозатвор для ДА 50-100

Гидрозатвор для ДА 50-100 — комбинированное предохранительное устройство для атмосферных деаэраторов производительностью от 50 до 100 т/ч. Гидрозатвор для ДА 50-100 защищает крупные деаэраторные баки промышленных и теплоэнергетических котельных от превышения допустимого избыточного давления и от опасного подъёма уровня воды, заменяя классические подвижные предохранительные клапаны и снижая объём планового обслуживания деаэрационного узла.

Гидрозатвор для ДА 50-100: назначение и область применения

Гидрозатвор для ДА 50-100 применяется в составе мощных промышленных, отопительных и районных котельных, а также в тепловых схемах ТЭЦ и паросиловых установок предприятий тяжёлой промышленности, где требуется деаэрация питательной воды в больших расходах. Устройство устанавливается на деаэраторных баках вместимостью 15, 25 и 50 м³ совместно с колонками КДА-50 и КДА-100, обеспечивая безопасный режим работы каскадных деаэрационных узлов.

Конструктивное исполнение и параметры срабатывания соответствуют требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля», а также техническим условиям производителя на чертёж 00.9203.003. Изделие изготавливается серийно и поставляется как отдельной позицией для замены штатного защитного устройства, так и в составе новой деаэраторной установки.

Область применения охватывает блочно-модульные паровые котельные с парком котлов 10-25 т/ч, групповые деаэраторные узлы при суммарной выработке пара до 100 т/ч, а также объекты, где деаэратор работает под избыточным давлением около 0,02 МПа и температуре питательной воды до 104,25 °С. Гидрозатвор для ДА 50-100 одинаково пригоден для нового строительства и для замены устаревших защитных устройств при реконструкции существующих котельных.

Гидрозатвор для ДА 50-100: устройство и принцип работы

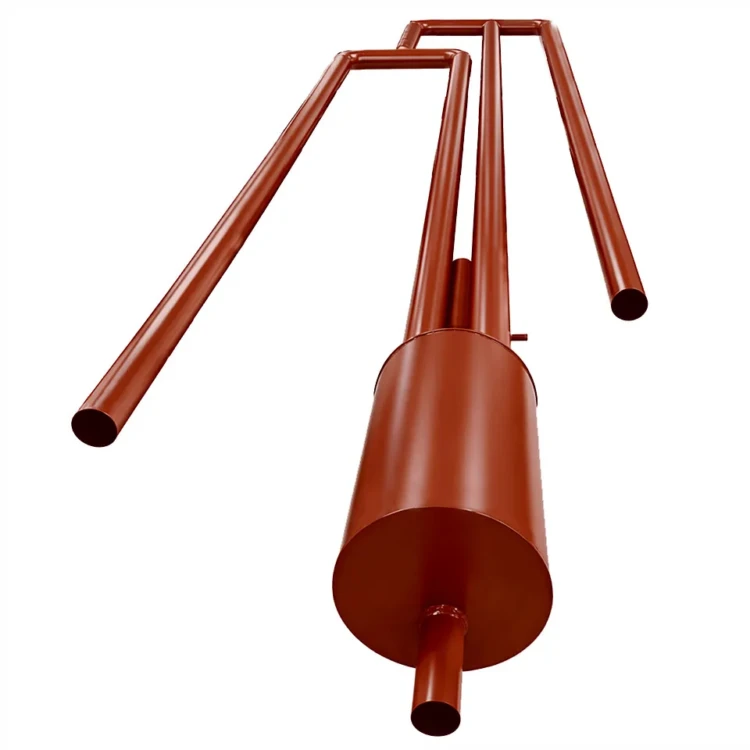

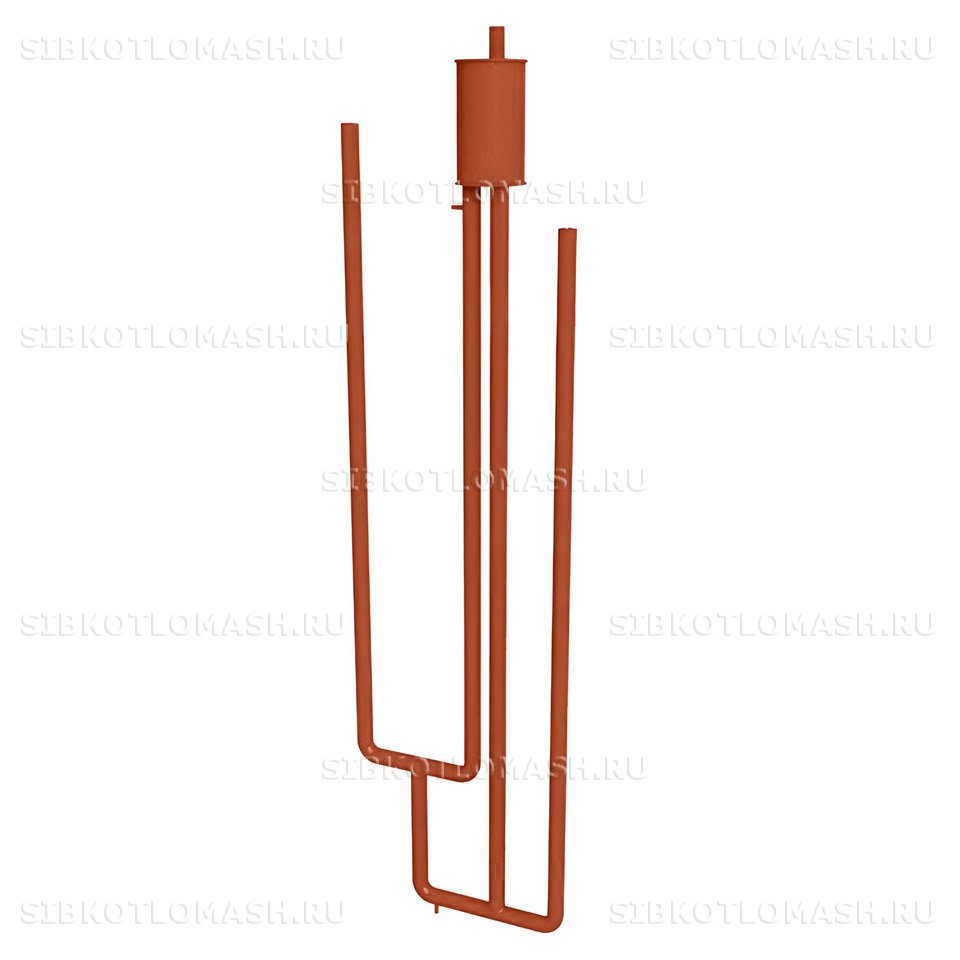

Гидрозатвор для ДА 50-100 имеет конструкцию из двух U-образных трубных контуров разной высоты, объединённых общей гидравлической системой с расширительным бачком в верхней точке. Паровой контур (более короткий) ограничивает рост давления в деаэраторе, переливной (более высокий) — отслеживает уровень воды в баке. Корпусные узлы выполняются из стали Ст3сп, U-образные трубы — из котельной стали 20, что обеспечивает совместимость с водопаровой средой при температуре до 104,25 °С.

Принцип действия парового гидрозатвора основан на гидростатическом уравновешивании столба воды и пароводяной смеси внутри деаэратора. При штатном избыточном давлении около 0,02 МПа высота столба воды в U-трубе удерживает гидрозатвор закрытым. При увеличении давления до уставки 0,07 МПа столб смещается, пар уходит в атмосферу через сбросной патрубок, а после нормализации режима вода из расширительного бачка возвращается на место — устройство самозаливающееся и не требует внешней подкачки.

Переливной контур работает в зеркальном режиме: при подъёме уровня воды в баке выше предельного она поступает в высокий гидрозатвор и отводится в атмосферный трубопровод. Максимально допустимое давление в деаэраторе при работе устройства — 0,17 МПа (1,7 кгс/см²). Габариты изделия 1500×495×5950 мм продиктованы расчётной высотой столбов воды для уставок давления; повышенная по сравнению с младшим типоразмером масса 296,3 кг обусловлена увеличенным проходным сечением труб под расход пара и воды для деаэраторов 50-100 т/ч.

Конструкция предусматривает штатные точки подвода химически очищенной воды на заливку, дренажа и сброса, а также трубу контроля залива, что упрощает наладку и периодические проверки в соответствии с эксплуатационной инструкцией.

Гидрозатвор для ДА 50-100: преимущества

• Один комплект защищает деаэратор сразу от двух аварийных режимов — превышения давления и перелива воды.
• Отсутствие пружин, мембран и подвижных уплотнений — нечему «прикипать», не требуется регулярная регулировка уставки.
• Самозаливающаяся схема с расширительным бачком — устройство восстанавливает работоспособность автоматически после срабатывания.
• Корпус Ст3сп и трубы из стали 20 — длительный ресурс при работе в среде «вода + насыщенный пар» при температуре до 104,25 °С.
• Расширенный диапазон по типоразмеру: одно изделие подходит для деаэраторов от 50 до 100 т/ч с колонками КДА-50 и КДА-100.
• Заводское изготовление по чертежу 00.9203.003 КЗ «Сибкотломаш» г. Бийск с обязательным гидравлическим испытанием.
• Совместимость с типовыми проектами больших котельных по СП 89.13330 без переделки тепловой схемы и обвязки.

Гидрозатвор для ДА 50-100: применение в котельной

В составе котельной гидрозатвор для ДА 50-100 монтируется на деаэраторном баке у выходных патрубков парового пространства и переливной линии. Для полноценной работы крупного деаэрационного узла рекомендуется следующее основное оборудование:

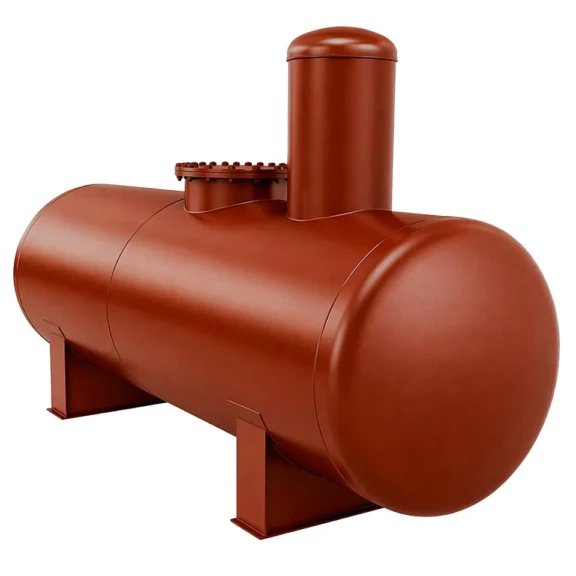

• Деаэратор ДА-50/15 — атмосферный деаэратор 50 т/ч, нижняя граница типоразмерного ряда.
• Деаэратор ДА-100/50 — атмосферный деаэратор 100 т/ч с баком 50 м³, верхняя граница диапазона.
• Деаэраторная колонка КДА-50 — типовая колонка для деаэратора 50 т/ч.
• Деаэраторная колонка КДА-100 — колонка большой производительности для пары ДА 50-100.
• Водоподготовительная установка ВПУ-12.0 — Na-катионитовая ВПУ перед деаэратором.
• Паровой котёл ДЕ-25-14ГМ-О — типичный потребитель деаэрированной воды в групповой схеме.

Точный состав комплекта поставки и количество позиций уточняйте при оформлении заказа исходя из тепловой схемы и числа котлов в котельной.
