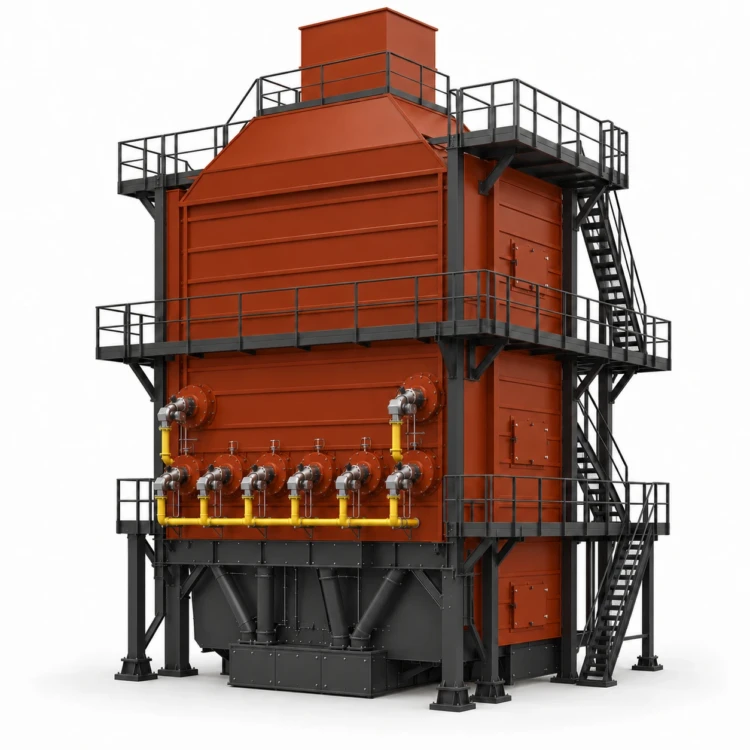

Котел ПТВМ-100
| Технические характеристики | |
|---|---|
| Теплопроизводительность, МВт | 116,3 |
| Вид топлива | Газ / Мазут |
| Компоновка | Башенный |
| Рабочее давление на входе, МПа | 2,5 |
| Температура воды на входе, °С | 70/110 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 30–100 |
| Расход воды (основной / пиковый), т/ч | 1235/2470 |
| Габариты компоновки (Д×Ш×В), мм | 11050×8780×13245 |
| Расчётная масса котла, кг | 186900 |
Описание
Котел ПТВМ-100 рассчитан на 116,3 МВт, или 100 Гкал/ч, и нагрев сетевой воды до 150 °С. Описанное башенное исполнение работает на природном газе или мазуте. Основной график — 70–150 °С, пиковый — 110–150 °С.
Горелки, экраны и конвективные пакеты
Водяные экраны образуют стенки топки и воспринимают излучение факелов. Над топкой находятся конвективные пакеты. Поднимающиеся продукты сгорания обтекают трубы пакетов и передают им оставшуюся теплоту; вода движется внутри труб и коллекторов принудительно.
В типовой конструкции шестнадцать горелок. Распределение топлива и воздуха между ними влияет на форму зоны горения и местный нагрев экранов. При снижении нагрузки порядок изменения горелочного режима должен соответствовать режимной карте, а проток воды — требованиям к охлаждению труб.
Два гидравлических режима
В основном режиме номинальный расход воды составляет 1235 т/ч, в пиковом — 2470 т/ч. Удвоение протока связано с уменьшением нагрева воды с 80 до 40 °С при сохранении тепловой мощности. Схему соединения поверхностей нагрева и работу насосов рассматривают для каждого режима.
Рабочее избыточное давление воды на входе — 2,5 МПа. Гидравлическое сопротивление котла — не более 0,25 МПа. При расчёте насосной группы дополнительно учитывают внешнюю арматуру и трубопроводы. Диапазон тепловой нагрузки — 30–100 %.
Тепловой баланс и ремонт
Для основного режима расчётный КПД составляет 93,4 % на газе и 91,1 % на мазуте. Расход природного газа — 12388 нм³/ч при низшей теплоте сгорания 8620 ккал/м³. Расчётная температура уходящих газов — не более 140 °С на газе и 207 °С на мазуте.
Загрязнение конвективных труб снаружи повышает температуру уходящих газов. Отложения внутри труб затрудняют охлаждение металла, поэтому качество подпиточной воды и её деаэрация имеют прямое значение для ресурса поверхностей нагрева. Масса котла — 186900 кг; ремонтные зоны и подъёмные средства предусматривают для конкретных блоков и пакетов. Общие требования к водогрейному оборудованию установлены ГОСТ 21563-2016.
Для заказа КЗ «Сибкотломаш» нужны режим работы, параметры тепловой сети и топлива, план котельной и требования к ремонтному доступу.
| Полные технические характеристики | |
|---|---|
| Типоразмер | ПТВМ-100 |
| Альтернативное обозначение | КВ-ГМ-116,3-150 |
| Теплопроизводительность, МВт | 116,3 |
| Вид топлива | Газ / Мазут |
| Компоновка | Башенный |
| Рабочее давление на входе, МПа | 2,5 |
| Температура воды на входе, °С | 70/110 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 30–100 |
| Расход воды (основной / пиковый), т/ч | 1235/2470 |
| КПД на газе, % | 93,4 |
| КПД на мазуте, % | 91,1 |
| Расход газа при Qрн=8620 ккал/м³, нм³/ч | 12388 |
| Расчётная температура уходящих газов (газ / мазут), °С | не более 140/207 |
| Количество горелочных устройств по каталогу, шт. | 16 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Тип котла | Водотрубный водогрейный |
| Минимальное абсолютное давление воды на выходе, МПа | 1,0 |
| Расход газа в пиковом режиме, нм³/ч | 12517 |
| Расход мазута (основной / пиковый), кг/ч | 11821 / 11952 |
| КПД на газе в пиковом режиме, % | не менее 93,1 |
| Сейсмичность по справочному каталогу, балл | не более 6 |
| Режимы работы | Основной / пиковый |
| Габариты компоновки (Д×Ш×В), мм | 11050×8780×13245 |
| Расчётная масса котла, кг | 186900 |
