Водоподготовительная установка ВПУ-6.0

Водоподготовительная установка ВПУ-6.0 — блочная Na-катионитовая установка умягчения воды производительностью 6,0 м³/ч на единой раме для котельных средней мощности. Водоподготовительная установка ВПУ-6.0 готовит подпиточную воду для паровых котельных производительностью 6,5-10 т/ч и водогрейных котельных тепловой мощностью до 16 МВт, обеспечивая стабильное снижение жёсткости перед подачей в питательный тракт котлоагрегатов.

Водоподготовительная установка ВПУ-6.0: назначение и область применения

Водоподготовительная установка ВПУ-6.0 применяется в производственных, отопительных и районных котельных средней мощности с одним или двумя паровыми котлами 6,5-10 т/ч либо водогрейными котлами до 8 МВт каждый. Установка работает с водой из артезианских скважин, городского водопровода и открытых водоёмов, обеспечивая нормированное снижение солей жёсткости и стабильную работу узла на больших суточных расходах подпитки.

Конструкция и параметры узла соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное» и техническим условиям производителя на чертёж 1090. Производительность 6,0 м³/ч полностью покрывает подпитку парового котла ДКВр-6,5 или КЕ-6,5 при расходе пара на полной нагрузке и нормативной величине продувки.

Целесообразно применять Водоподготовительную установку ВПУ-6.0 в типовых паровых котельных средней мощности и при модернизации водоподготовки на предприятиях лёгкой и пищевой промышленности, ЖКХ, тепличных хозяйствах с потребностью в умягчённой воде для технологических нужд и подпитки тепловых сетей.

Водоподготовительная установка ВПУ-6.0: устройство и принцип работы

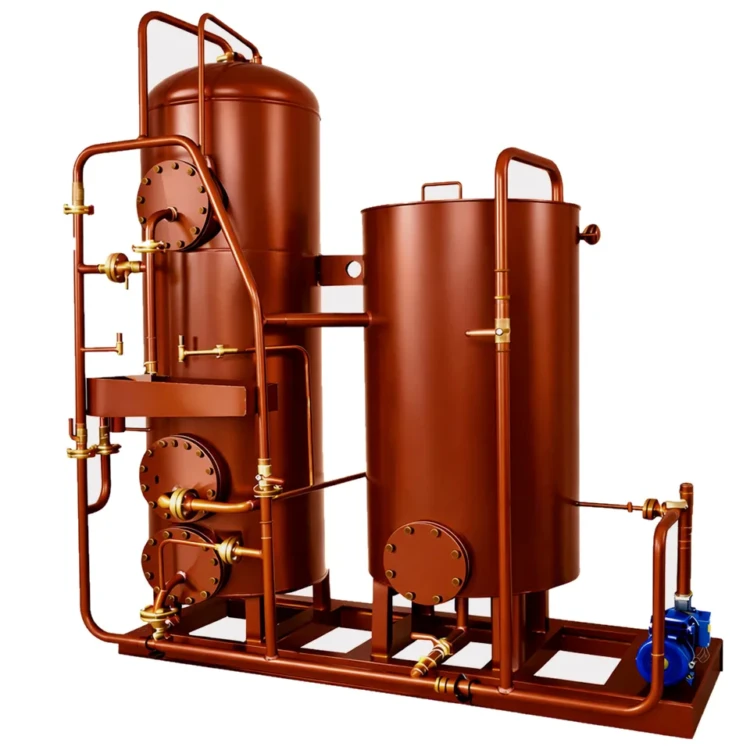

Водоподготовительная установка ВПУ-6.0 имеет блочное исполнение и комплектуется ионитным фильтром ФИПр-1,4-0,6-Na, солерастворителем С-1,0-1,0, электронасосным агрегатом ВК-2/26, обвязочными трубопроводами и запорно-регулирующей арматурой. Все основные узлы смонтированы на единой раме, что обеспечивает доставку и монтаж в собранном виде без узловой сборки на месте.

Принцип работы основан на параллельно-точном Na-катионировании. Исходная вода под давлением 0,6 МПа подаётся в верхнее распределительное устройство фильтра ФИПр-1,4-0,6-Na, проходит через слой катионита сверху вниз и выходит снизу умягчённой. Увеличенный по сравнению с младшими типоразмерами диаметр фильтра 1,4 м обеспечивает требуемую для производительности 6 м³/ч линейную скорость фильтрации и стабильную обменную ёмкость катионита.

Регенерация катионита выполняется 6-8 % раствором поваренной соли, который готовится в солерастворителе С-1,0-1,0 ёмкостью 1,0 м³. Раствор подаётся в фильтр электронасосным агрегатом ВК-2/26 через эжектор. Корпус фильтра, бак-солерастворитель и обвязочные трубопроводы изготавливаются из углеродистой стали, нижнее распределительное устройство — из полимерного материала с коррозионно-стойкими щелевыми колпачками.

Цикл работы установки делится на четыре стадии: фильтрация умягчённой воды, взрыхление слоя катионита обратным потоком отмывной воды, регенерация солевым раствором сверху вниз и финальная отмывка осветлённой водой до нормативной концентрации хлоридов на сбросе. Контроль режима осуществляется по двум манометрам — на входе и выходе фильтра, а также по индикатору качества умягчённой воды и счётчику регенераций.

Электронасосный агрегат ВК-2/26 поддерживает требуемое рабочее давление при подаче регенерационного раствора через эжектор и циркуляции отмывной воды; конструкция насоса допускает работу с солевыми растворами концентрации до 8 % без ускоренной коррозии проточной части. Расчётный срок службы установки 20 лет, гарантия 18 месяцев со дня ввода в эксплуатацию или 24 месяца со дня отгрузки изделия с завода-изготовителя.

Водоподготовительная установка ВПУ-6.0: преимущества

• Готовый блочный комплект на единой раме — установка поставляется в заводской готовности, монтаж в котельной без узловой сборки.
• Производительность 6,0 м³/ч полностью покрывает подпитку котлов ДКВр-6,5 и КЕ-6,5 в стандартной тепловой схеме с продувкой до 7 %.
• Фильтр ФИПр-1,4-0,6-Na — оптимизированная под расход геометрия, диаметр 1,4 м обеспечивает стабильную обменную ёмкость на больших суточных подачах.
• Солерастворитель С-1,0-1,0 ёмкостью 1,0 м³ — большой запас рабочего раствора, регенерации не чаще раза в смену.
• Регенерация 6-8 % раствором NaCl — низкая стоимость реагента, безопасные условия для оператора.
• Габариты 2565×2460×1190 мм и масса до 1090 кг — установка размещается в типовом помещении водоподготовки средней котельной без специальных фундаментов.
• Заводское изготовление по чертежу 1090 КЗ «Сибкотломаш» г. Бийск с гидравлическим испытанием обвязки.

Водоподготовительная установка ВПУ-6.0: применение в котельной

В составе котельной Водоподготовительная установка ВПУ-6.0 размещается в отдельном помещении водоподготовки между линией исходной воды и питательным баком. Для полноценной работы паровой котельной средней мощности рекомендуется следующее основное оборудование:

• Фильтр ФИПр-1,4-0,6-Na — Na-катионитный фильтр для дублирующей или резервной линии умягчения.
• Фильтр ФИПа I 1,4-0,6 — осветлительный фильтр первой ступени очистки от взвесей.
• Деаэратор ДА-10/4 — атмосферный деаэратор 10 т/ч с баком 4 м³ для удаления растворённого кислорода после умягчения.
• Паровой котёл ДКВр-6,5-23С — типичный двухбарабанный потребитель умягчённой и деаэрированной воды.
• Паровой котёл КЕ-6,5-14С — котёл со слоевым сжиганием угля той же производительности.
• Паровой котёл ДЕ-10-14 ГМ-О — газо-мазутный котёл-партнёр большей мощности для каскадных схем.

Точный состав комплекта поставки уточняйте при оформлении заказа исходя из тепловой схемы котельной и характеристик исходной воды.
