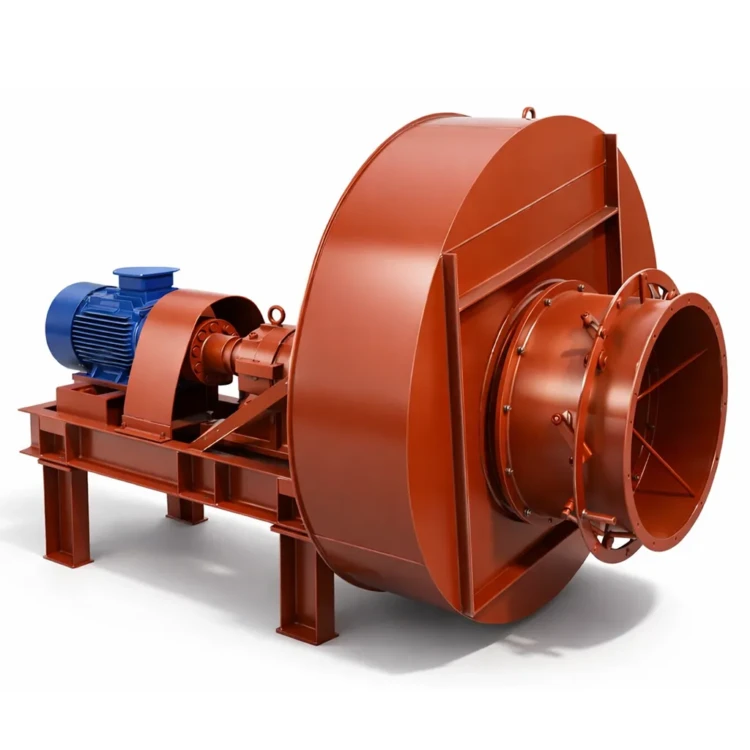

Вентилятор ВДН-10Х-1500

«Вентилятор ВДН-10Х-1500» — крупный высокооборотный центробежный дутьевой вентилятор с отдельным подшипниковым блоком и приводом через упругую муфту от четырёхполюсного электродвигателя АИР180М4 мощностью 30 кВт, развивающий высокий напор 352 даПа при производительности 20 430 м³/ч.

Вентилятор ВДН-10Х-1500: назначение и область применения

Машина с диаметром колеса 1,0 м и быстроходной частотой 1500 об/мин закрывает потребность дутья котлов паропроизводительностью 16–25 т/ч в исполнении с раздельным подшипниковым блоком. Вентилятор ВДН-10Х-1500 применяется в крупных промышленных и районных котельных, ТЭЦ малой мощности и блочных установках металлургии, где требуется напор более 350 даПа для преодоления сопротивления многоступенчатых воздухоподогревателей и одновременно сохраняется ремонтопригодность с возможностью раздельной замены двигателя и подшипниковой части.

В отличие от прямоприводного исполнения, машина с буквой «Х» позволяет применять двигатели разных производителей (4А, АИР, 5А) без переделки корпуса. Подшипниковый блок изолирует двигатель от теплового воздействия дымовых газов при работе в режиме дымососа на температурах до 200 °С. Удвоенный напор 352 даПа против 155 даПа у тихоходной модификации позволяет включить в воздушный тракт дополнительные ступени теплоутилизации и подогрева приточного воздуха.

Параметры машины соответствуют требованиям ГОСТ 10616-90 «Вентиляторы радиальные и осевые. Размеры и параметры» по аэродинамической схеме, классам точности балансировки и присоединительным размерам.

Вентилятор ВДН-10Х-1500: устройство и принцип работы

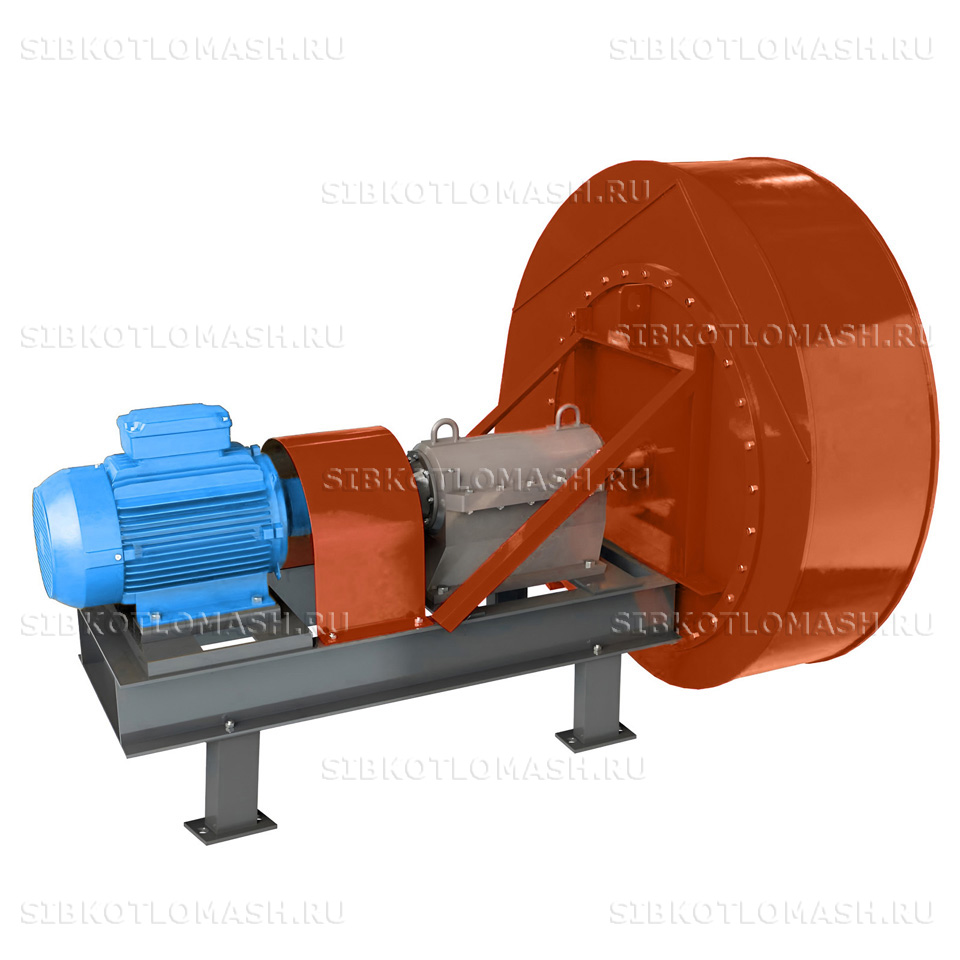

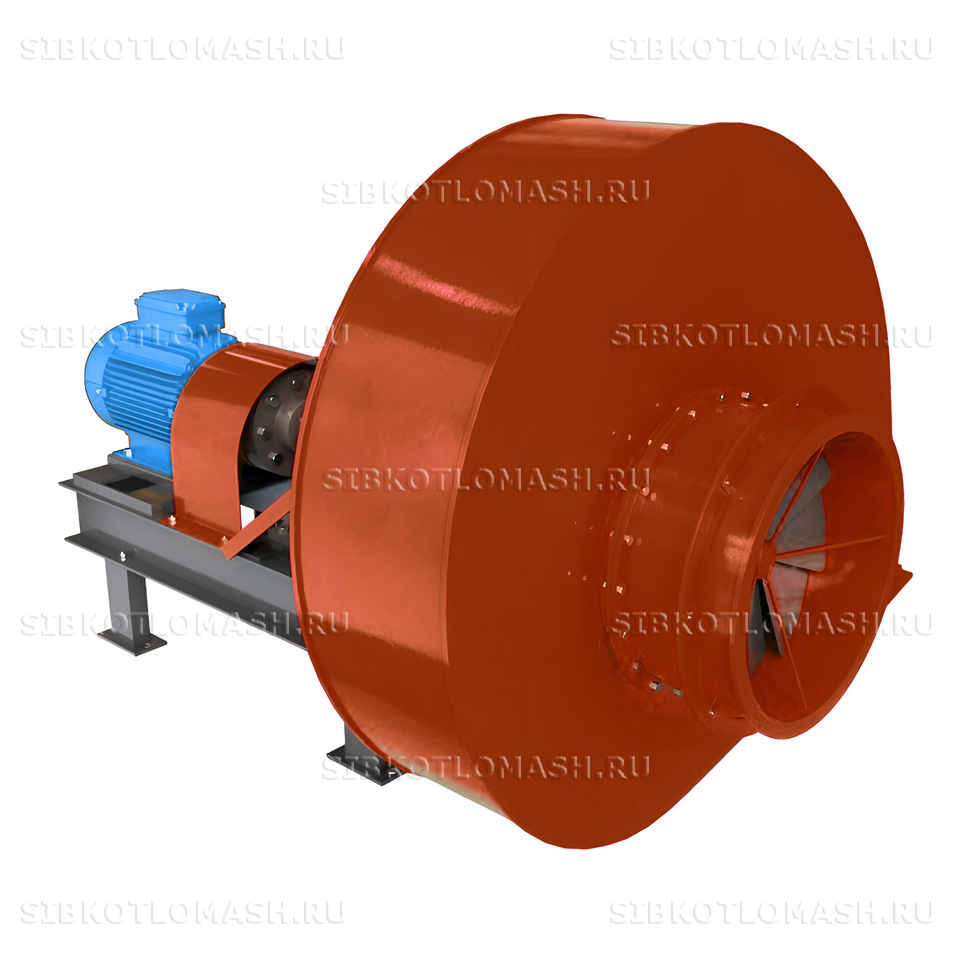

Вентилятор ВДН-10Х-1500 имеет конструкцию из спирального сварного корпуса повышенной жёсткости из листовой стали Ст3, лопаточного колеса диаметром 1,0 м с 16 назад загнутыми лопатками, осевого направляющего аппарата на всасывании с механическим приводом и подшипникового блока на собственных подшипниках качения с упругой муфтой к двигателю АИР180М4. Подшипниковый блок включает вал из стали 45, два радиальных подшипника качения в чугунном корпусе с лабиринтным уплотнением.

Воздух поступает в осевой коллектор увеличенного сечения, проходит лопатки направляющего аппарата с регулируемым углом установки и попадает на лопаточное колесо. Под действием центробежных сил поток отбрасывается к спиральному кожуху и направляется в нагнетательный патрубок прямоугольного сечения. Назад загнутая форма лопаток обеспечивает «непрерывную» аэродинамическую характеристику и устойчивую работу при колебаниях нагрузки котла от 60 до 110 % номинала.

Регулирование производительности выполняется поворотом лопаток направляющего аппарата без останова машины. Для машин с двигателем мощностью 30 кВт целесообразно сочетание с устройством плавного пуска или частотным преобразователем — экономия 25–30 % электроэнергии при работе на пониженных нагрузках. Корпус и лопаточное колесо изготавливаются из углеродистой стали Ст3; подшипниковый блок проходит заводскую балансировку в сборе с колесом по классу точности G6,3 ГОСТ ИСО 1940-1.

Электродвигатель АИР180М4 серии АИР с установленной мощностью 30 кВт работает в продолжительном режиме S1; четырёхполюсная конструкция обеспечивает синхронную частоту 1500 об/мин при сетевой 50 Гц. Замена двигателя при выходе из строя выполняется отдельно от подшипникового блока — это сокращает время простоя котельной до 6–8 часов вместо суток при ремонте прямоприводной машины.

Вентилятор ВДН-10Х-1500: преимущества

• Удвоенный напор 352 даПа против 155 даПа у тихоходной версии 1000 об/мин — преодоление сопротивления многоступенчатых воздухоподогревателей
• Раздельный подшипниковый блок с собственными подшипниками качения — раздельная замена двигателя и вала без демонтажа корпуса машины
• Подача 20 430 м³/ч закрывает дутьё крупных котлов 16–25 т/ч с подогревом воздуха в РВП
• Возможность замены двигателя на серию 4А, АИР или 5А без переделки корпуса — гибкость при ремонте
• Изоляция подшипникового узла двигателя от теплового воздействия — повышенный ресурс при работе в режиме дымососа
• Сочетание с частотным преобразователем для экономии 25–30 % электроэнергии на пониженных нагрузках
• Унифицированные присоединительные размеры по ГОСТ 10616-90 — замена машин других производителей без переделки воздуховодов

Вентилятор ВДН-10Х-1500: применение в котельной

Для сбалансированной тягодутьевой схемы котельной с Вентилятор ВДН-10Х-1500 рекомендуется следующее оборудование:

• Дымосос ДН-10-1500 — парный по диаметру колеса и частоте вращения дымосос для уравновешенной тяги
• Паровой котел ДЕ-25-14 ГМ-О — газомазутный котёл 25 т/ч в номинальном режиме с подогревом воздуха в РВП
• Паровой котел ДЕ-16-14 ГМ-О — котёл 16 т/ч с двухступенчатым подогревом воздуха
• Паровой котел ДКВр-10-13С — двухбарабанный котёл 10 т/ч с топкой ПТЛ-РПК на пиковых нагрузках
• Паровой котел КЕ-10-14С — слоевой котёл 10 т/ч с цепной решёткой ТЛЗМ

Состав и стоимость уточняйте при оформлении заказа.
