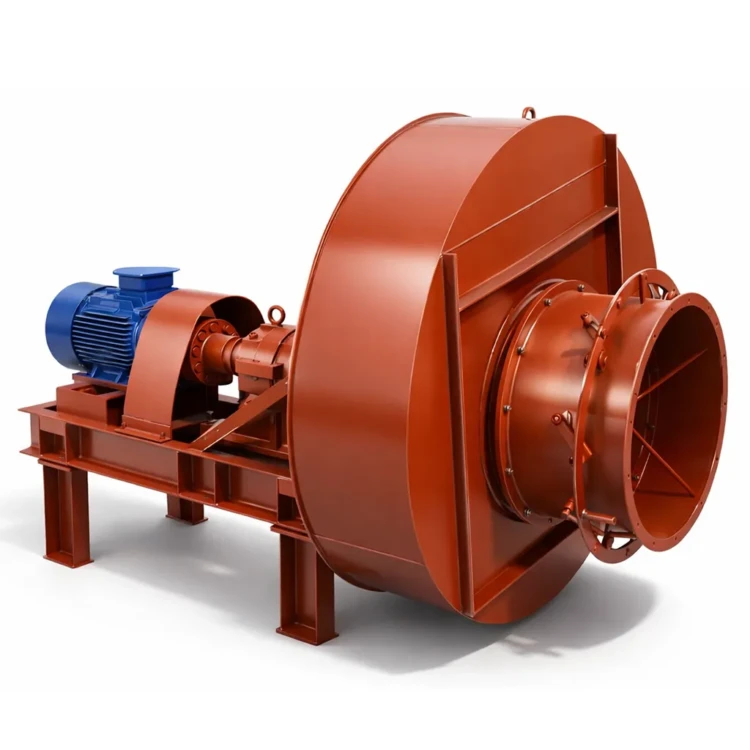

Вентилятор ВДН-10Х-1000

«Вентилятор ВДН-10Х-1000» — крупный центробежный дутьевой вентилятор с отдельным подшипниковым блоком и приводом через упругую муфту от шестиполюсного электродвигателя АИР160S6 мощностью 11 кВт, обеспечивающий подачу воздуха в топки промышленных паровых котлов при производительности 13 620 м³/ч и полном давлении 155 даПа.

Вентилятор ВДН-10Х-1000: назначение и область применения

Машина с диаметром колеса ровно 1,0 м и тихоходной частотой 1000 об/мин закрывает потребность дутья котлов паропроизводительностью 10–16 т/ч в исполнении с раздельным подшипниковым блоком. Вентилятор ВДН-10Х-1000 применяется в крупных промышленных и районных котельных, где приоритет отдаётся ремонтопригодности с возможностью раздельной замены двигателя и подшипниковой части, а также пониженному уровню шума при круглосуточной эксплуатации в течение отопительного сезона.

В отличие от прямоприводного исполнения, машина с буквой «Х» позволяет применять двигатели разных производителей (4А, АИР, 5А) без переделки корпуса. Подшипниковый блок изолирует двигатель от теплового воздействия дымовых газов при работе в режиме дымососа на температурах до 200 °С. Производительность 13 620 м³/ч соответствует расходу воздуха для котла ДЕ-10 в номинальном режиме с запасом около 30 % на пиковые нагрузки и для ДЕ-16 на сниженных нагрузках.

Параметры машины соответствуют требованиям ГОСТ 10616-90 «Вентиляторы радиальные и осевые. Размеры и параметры» по аэродинамической схеме, классам точности балансировки и присоединительным размерам.

Вентилятор ВДН-10Х-1000: устройство и принцип работы

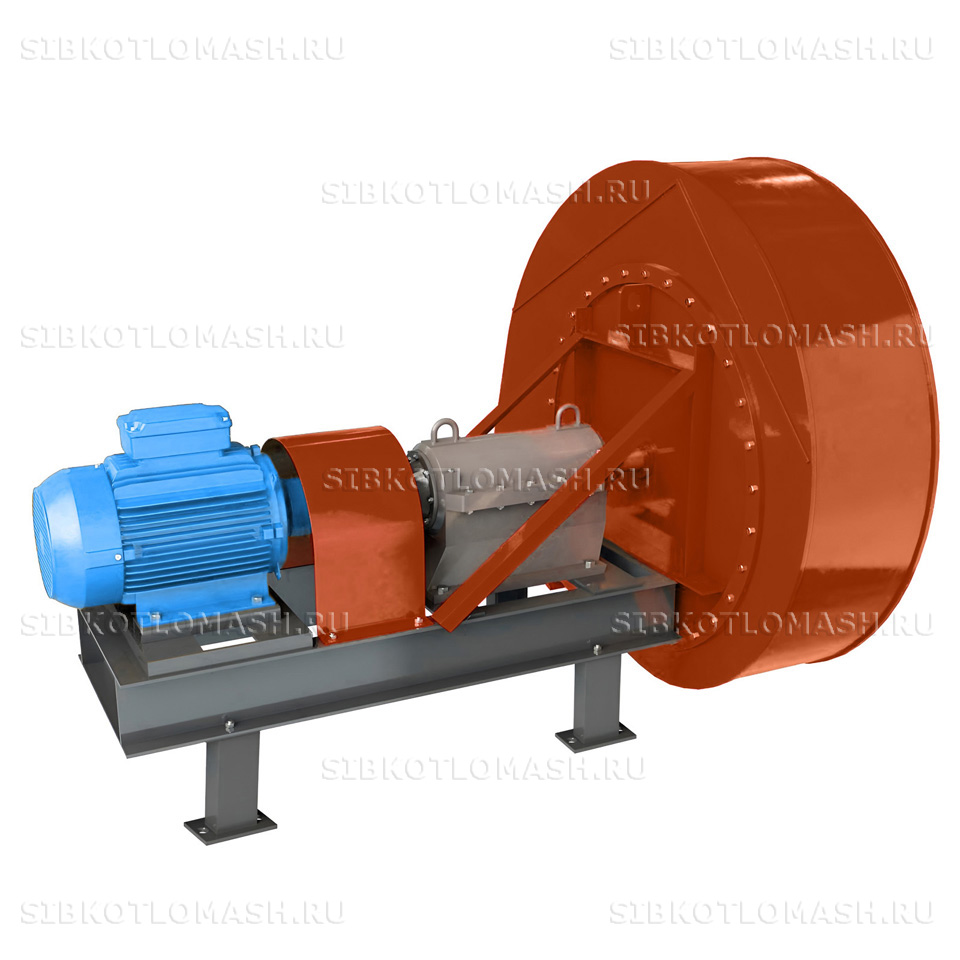

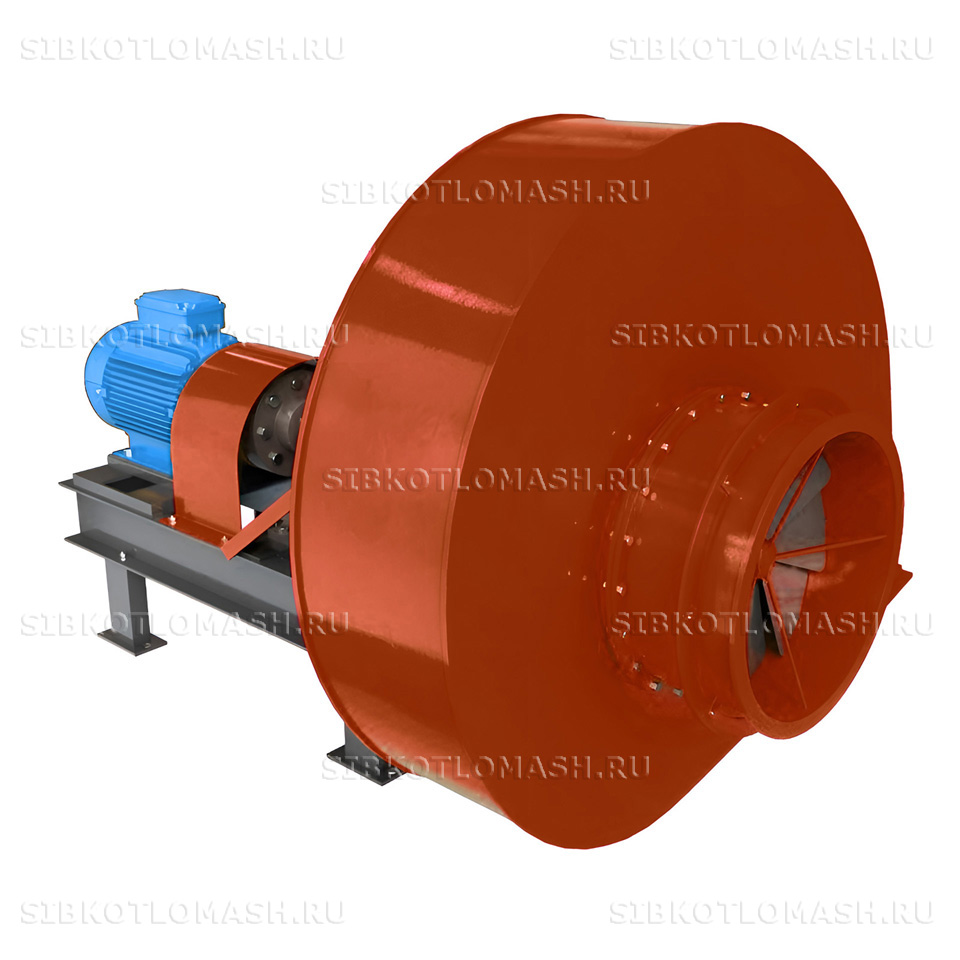

Вентилятор ВДН-10Х-1000 имеет конструкцию из спирального сварного корпуса повышенной жёсткости из листовой стали Ст3, лопаточного колеса диаметром 1,0 м с 16 назад загнутыми лопатками, осевого направляющего аппарата на всасывании и подшипникового блока на собственных подшипниках качения с упругой муфтой к двигателю АИР160S6. Подшипниковый блок включает вал из конструкционной стали 45, два радиальных подшипника качения в чугунном корпусе с лабиринтным уплотнением и пластичную смазку.

Воздух поступает в осевой коллектор увеличенного сечения, проходит лопатки направляющего аппарата с регулируемым углом установки и попадает на лопаточное колесо. Под действием центробежных сил поток отбрасывается к спиральному кожуху и направляется в нагнетательный патрубок прямоугольного сечения. Назад загнутая форма лопаток обеспечивает «непрерывную» аэродинамическую характеристику и устойчивую работу при колебаниях нагрузки котла.

Регулирование производительности от 60 до 100 % выполняется поворотом лопаток направляющего аппарата без останова машины и без изменения частоты вращения. Корпус и лопаточное колесо изготавливаются из углеродистой стали Ст3; подшипниковый блок проходит заводскую балансировку в сборе с колесом по классу точности G6,3 ГОСТ ИСО 1940-1.

Электродвигатель АИР160S6 серии АИР с установленной мощностью 11 кВт работает в продолжительном режиме S1; шестиполюсная конструкция обеспечивает синхронную частоту 1000 об/мин при сетевой 50 Гц без частотного преобразователя. Замена двигателя при выходе из строя выполняется отдельно от подшипникового блока — это сокращает время простоя котельной до 4–6 часов вместо суток при ремонте прямоприводной машины.

Вентилятор ВДН-10Х-1000: преимущества

• Раздельный подшипниковый блок с собственными подшипниками качения — раздельная замена двигателя и вала без демонтажа корпуса машины
• Тихоходная частота 1000 об/мин при крупном диаметре колеса 1,0 м — минимальный уровень аэродинамического шума и максимальный ресурс подшипников до 5–7 лет
• Возможность замены двигателя на серию 4А, АИР или 5А без переделки корпуса вентилятора — гибкость при ремонте и реконструкции
• Изоляция подшипникового узла двигателя от теплового воздействия — повышенный ресурс при работе в режиме дымососа
• Возможность работы как дымосос при температуре среды до 200 °С — гибкость компоновки тягодутьевой схемы
• Производительность 13 620 м³/ч закрывает дутьё котла ДЕ-10 в номинальном режиме с запасом на пиковые нагрузки
• Унифицированные присоединительные размеры по ГОСТ 10616-90 — замена машин других производителей без переделки воздуховодов

Вентилятор ВДН-10Х-1000: применение в котельной

Для сбалансированной тягодутьевой схемы котельной с Вентилятор ВДН-10Х-1000 рекомендуется следующее оборудование:

• Дымосос ДН-10-1000 — парный по диаметру колеса и частоте вращения дымосос для уравновешенной тяги
• Паровой котел ДЕ-10-14 ГМ-О — газомазутный котёл 10 т/ч, типовой потребитель данной машины на номинальной нагрузке
• Паровой котел ДЕ-16-14 ГМ-О — котёл 16 т/ч на пониженных и средних нагрузках с запасом по дутью
• Паровой котел ДКВр-10-13С — двухбарабанный котёл 10 т/ч с топкой ПТЛ-РПК
• Паровой котел КЕ-10-14С — слоевой котёл 10 т/ч с цепной решёткой ТЛЗМ

Состав и стоимость уточняйте при оформлении заказа.
