Циклон БЦ-512-Р-2-(6х6)

«Циклон БЦ-512-Р-2-(6х6)» — двухсекционный батарейный циклон конструкции ЦКТИ в исполнении с удлинённым компоновочным корпусом для очистки дымовых газов крупных котельных тепловой мощностью 30–40 Гкал/ч. Аппарат содержит 36 циклонных элементов в двух секциях СЭЦ-24, производительность 100 000 м³/ч (27,8 м³/с), коэффициент очистки 92–94 %, температура газов до 400 °С.

Циклон БЦ-512-Р-2-(6х6): назначение и область применения

Циклон БЦ-512-Р-2-(6х6) предназначен для сухой инерционной очистки газовоздушных выбросов твердотопливных котельных от золы и неслипающейся пыли. Аппарат входит в состав хвостовых поверхностей крупных промышленных котельных. Маркировка: Р — удлинённый компоновочный корпус, 2 — двухсекционное исполнение, 6×6 — шесть рядов по шесть элементов в каждой секции, итого 36 циклонных элементов.

Основная область применения — котельные с двумя котлами 35 т/ч на общем газоходе или с одним котлом 50–60 т/ч при сжигании каменного и бурого угля, где компоновка газоходного тракта требует увеличенной длины корпуса циклона относительно базовой версии БЦ-512-2-(6х6). Расход газов 100 000 м³/ч соответствует тепловой мощности 30–40 Гкал/ч.

Применяется на крупных промышленных котельных, городских ТЭЦ малой мощности, агропромышленных комплексах. Циклон БЦ-512-Р-2-(6х6) рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы. Гидравлическое сопротивление аппарата 1100–1300 Па.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон БЦ-512-Р-2-(6х6): устройство и принцип работы

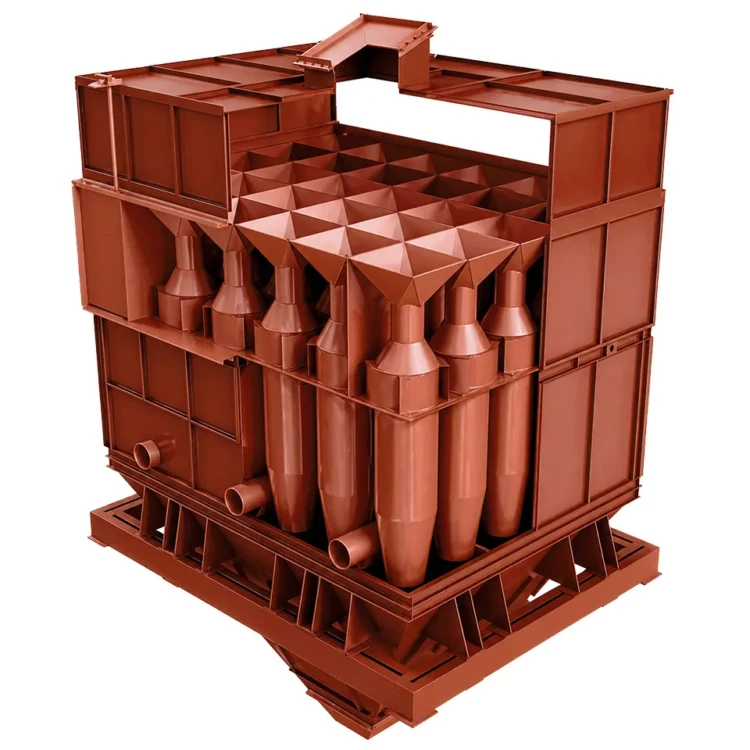

Циклон БЦ-512-Р-2-(6х6) имеет конструкцию, отработанную в типоряду крупных батарейных циклонов ЦКТИ с удлинённым корпусом. Корпус разделён вертикальной перегородкой на две независимые секции по 18 циклонных элементов в каждой. Длина корпуса увеличена до 6770 мм относительно базовой версии БЦ-512-2-(6х6) (4790 мм) для зеркальной компоновки газохода.

Принцип сепарации основан на инерционном осаждении золы во вращающемся газовом потоке. Дымовые газы со скоростью 20–25 м/с тангенциально поступают в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток отводится через выхлопные трубы в верхнюю камеру и далее в дымосос.

Номинальные параметры аппарата: производительность 100 000 м³/ч (27,8 м³/с), коэффициент очистки 92–94 %, расчётная температура газов до 400 °С, гидравлическое сопротивление 1100–1300 Па. Габариты 6770×4190×7480 мм. Корпус выполнен из углеродистой стали с антикоррозионным покрытием, циклонные элементы — стальные с винтовыми завихрителями типа «розетка».

Удаление золы из бункера производится непрерывно скребковым транспортёром или пневмо- гидрозолоудалением. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты.

Циклон БЦ-512-Р-2-(6х6): преимущества

• Удлинённый компоновочный корпус — для зеркальной компоновки газохода в существующих котельных
• Двухсекционное взрывобезопасное исполнение конструкции ЦКТИ — обслуживание одной секции без остановки котельной
• 36 стальных циклонных элементов в двух секциях СЭЦ-24 — стабильная сепарация при пиковой нагрузке
• Высокий коэффициент очистки 92–94 % — выше среднего по типоряду БЦ за счёт оптимизированной аэродинамики
• Допустимая температура газов до 400 °С с большим запасом по реальным условиям
• Унифицированная секция СЭЦ-24 — взаимозаменяемая по всему типоряду БЦ-512
• Срок изготовления от 45 рабочих дней с поставкой заводской документации
• Сертификат соответствия ТР ТС 010/2011 и комплект чертежей компоновки

Циклон БЦ-512-Р-2-(6х6): применение в котельной

Для полноценной работы котельной с циклоном БЦ-512-Р-2-(6х6) рекомендуется следующее оборудование:

• Паровой котел КЕ-25-14С — котёл паропроизводительностью 25 т/ч с топкой ТЧЗМ
• Паровой котел ДКВр-20-13C — двухбарабанный котёл паропроизводительностью 20 т/ч
• Дымосос ДН-21-750 — крупный тяговый агрегат для производительности 100 000 м³/ч
• Вентилятор ВДН-15Х-1500 — дутьевой вентилятор для крупной угольной топки

Подбор циклона БЦ-512-Р-2-(6х6) под конкретную котельную выполняется по расходу газов после экономайзера, зольности применяемого угля и требуемой компоновке тракта. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Стальные циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду БЦ-512 без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.
