Циклон БЦ-512-Р-1-(4х4)

«Циклон БЦ-512-Р-1-(4х4)» — крупный односекционный батарейный циклон конструкции ЦКТИ в исполнении с расширенным компоновочным длинным корпусом для очистки дымовых газов твердотопливных котельных тепловой мощностью 10–25 Гкал/ч. Аппарат содержит 16 циклонных элементов в одной секции СЭЦ-24, производительность 44 000 м³/ч (12,35 м³/с), коэффициент очистки 92–94 %, температура газов до 400 °С.

Циклон БЦ-512-Р-1-(4х4): назначение и область применения

Циклон БЦ-512-Р-1-(4х4) предназначен для сухой инерционной очистки газовоздушных выбросов твердотопливных котельных от золы и неслипающейся пыли. Аппарат входит в состав хвостовых поверхностей крупных промышленных котельных. Маркировка: Р — расширенный (вытянутый) корпус для зеркальной компоновки газохода, 1 — односекционное исполнение, 4×4 — 16 циклонных элементов.

Основная область применения — котельные с паровыми котлами 25 т/ч серии КЕ-25-14С при сжигании каменного и бурого угля, где компоновка котельного зала требует увеличенной длины корпуса циклона относительно базовой версии БЦ-512-1-(4х4). Расход газов 44 000 м³/ч соответствует одному котлу 25 т/ч в номинальном режиме.

Применяется на крупных промышленных котельных металлургических, машиностроительных, химических предприятий, городских ТЭЦ малой мощности. Циклон БЦ-512-Р-1-(4х4) рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы. Гидравлическое сопротивление аппарата 1100–1300 Па.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон БЦ-512-Р-1-(4х4): устройство и принцип работы

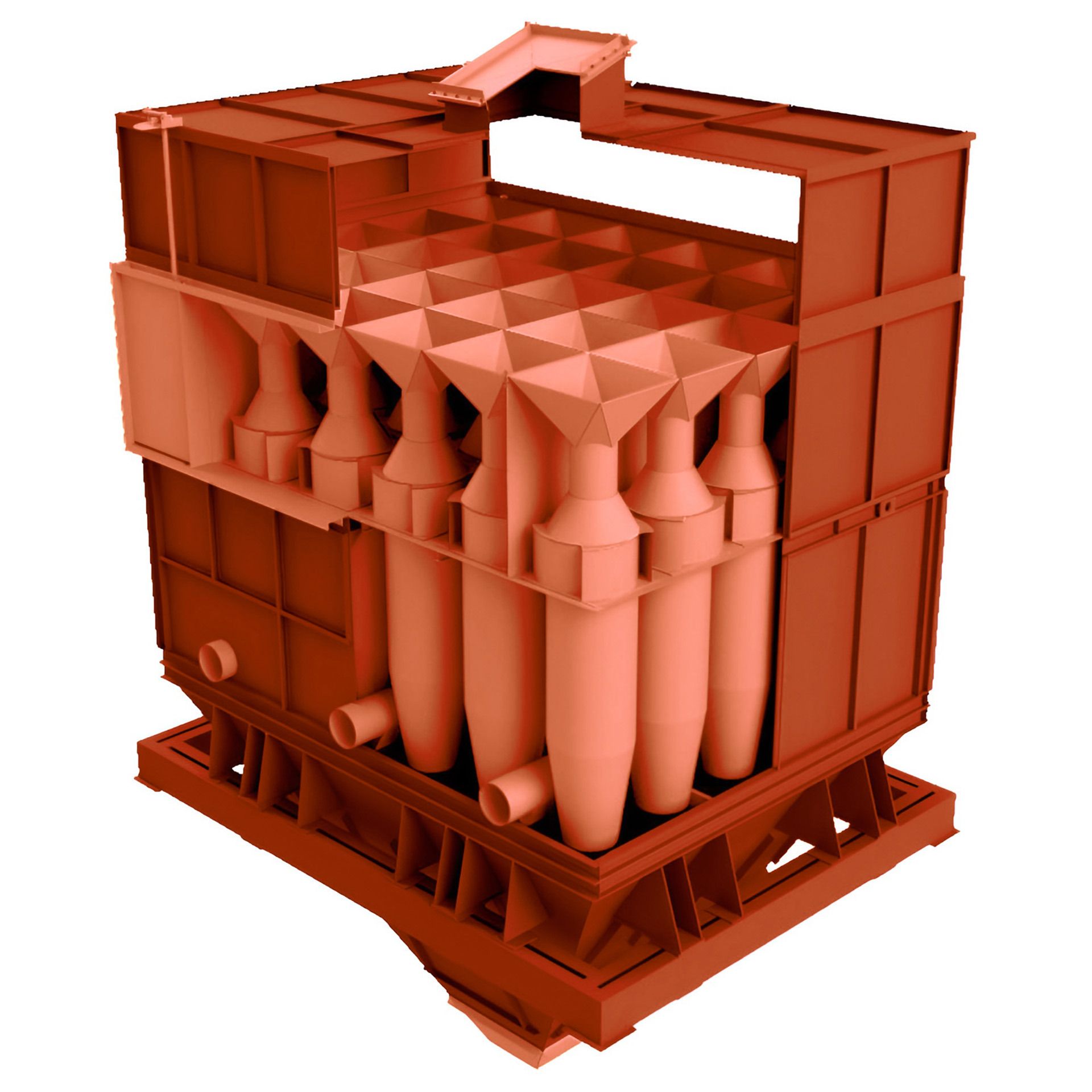

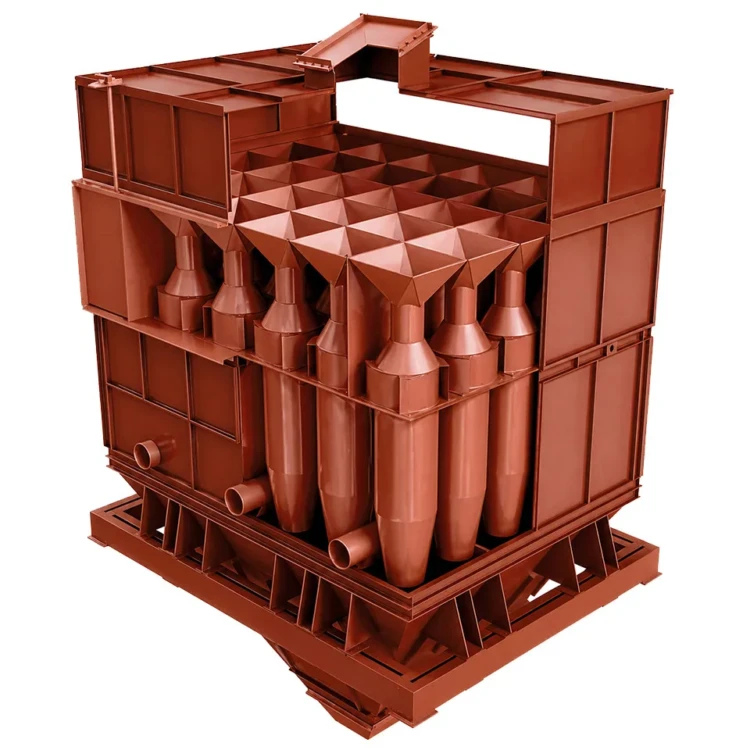

Циклон БЦ-512-Р-1-(4х4) имеет конструкцию, отработанную в типоряду крупных батарейных циклонов ЦКТИ с расширенным компоновочным корпусом. Корпус разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов, нижнюю — бункер сбора золы. Основным блоком аппарата является секция СЭЦ-24 на 16 циклонных элементов. Длина корпуса увеличена по сравнению с базовой версией БЦ-512-1-(4х4) для размещения подводящего и отводящего газохода с одной стороны.

Принцип сепарации основан на инерционном осаждении золы во вращающемся газовом потоке. Дымовые газы со скоростью 20–25 м/с тангенциально поступают в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток отводится через выхлопные трубы в верхнюю камеру и далее в дымосос.

Номинальные параметры аппарата: производительность 44 000 м³/ч (12,35 м³/с), коэффициент очистки 92–94 %, расчётная температура газов до 400 °С, гидравлическое сопротивление 1100–1300 Па (около 110–130 кгс/м²). Корпус выполнен из углеродистой стали с антикоррозионным покрытием, циклонные элементы — стальные с винтовыми завихрителями типа «розетка».

Удаление золы из бункера производится непрерывно скребковым транспортёром или пневмо- гидрозолоудалением. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты.

Циклон БЦ-512-Р-1-(4х4): преимущества

• Расширенный компоновочный корпус — удобен для зеркальной компоновки газоходов в существующих котельных
• 16 стальных циклонных элементов в секции СЭЦ-24 — стабильная сепарация при пиковой нагрузке
• Высокий коэффициент очистки 92–94 % — выше среднего по типоряду БЦ за счёт оптимизированной аэродинамики
• Допустимая температура газов до 400 °С с большим запасом по реальным условиям
• Унифицированная секция СЭЦ-24 — взаимозаменяемая по всему типоряду БЦ-512
• Транспортная сборка блоками — монтаж на закладные элементы фундамента крупной котельной
• Срок изготовления от 35 рабочих дней с поставкой заводской документации
• Сертификат соответствия ТР ТС 010/2011 и комплект чертежей компоновки

Циклон БЦ-512-Р-1-(4х4): применение в котельной

Для полноценной работы котельной с циклоном БЦ-512-Р-1-(4х4) рекомендуется следующее оборудование:

• Паровой котел КЕ-25-14С — котёл паропроизводительностью 25 т/ч с топкой ТЧЗМ
• Паровой котел ДКВр-20-13C — двухбарабанный котёл паропроизводительностью 20 т/ч
• Дымосос ДН-21-750 — крупный тяговый агрегат под производительность 44 000 м³/ч
• Вентилятор ВДН-15Х-1500 — дутьевой вентилятор для крупной угольной топки

Подбор циклона БЦ-512-Р-1-(4х4) под конкретную котельную выполняется по расходу газов после экономайзера, зольности применяемого угля и требуемой компоновке тракта. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Стальные циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду БЦ-512 без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.
