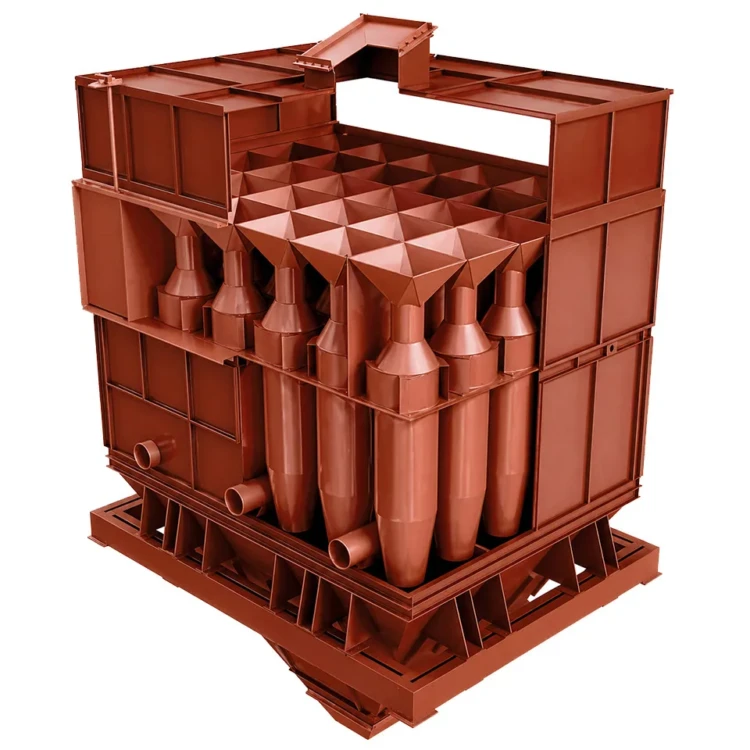

Циклон БЦ-512-2-(6х6)

Собственное производство
Гарантия производителя
Изготовление: 20 рабочих дней
Технические характеристики
Тип двухсекционный батарейный циклон ЦКТИ
Количество циклонных элементов 36 шт. (2 секции СЭЦ-24, 6×6)
Производительность, м³/ч 100000 (27,8 м³/с)
Коэффициент очистки, % 92–94
Температура газа на входе, °С до 400
Гидравлическое сопротивление, Па 1100–1300
Размер улавливаемых частиц, мкм 20 и более
Исполнение двухсекционное взрывобезопасное
Применяемость к котлам 2× 35 т/ч или 1× 50–60 т/ч
Габариты (Д×Ш×В), мм 4790×4190×7480
Масса, кг уточняется при заказе
4 123 000 руб.
Цена указана с НДС 22%

Описание

«Циклон БЦ-512-2-(6х6)» — двухсекционный батарейный циклон конструкции ЦКТИ для очистки дымовых газов крупных котельных тепловой мощностью 30–40 Гкал/ч. Аппарат содержит 36 циклонных элементов в двух секциях СЭЦ-24, производительность 100 000 м³/ч (27,8 м³/с), коэффициент очистки 92–94 %, температура газов до 400 °С.

Циклон БЦ-512-2-(6х6): назначение и область применения

Циклон БЦ-512-2-(6х6) предназначен для сухой инерционной очистки газовоздушных выбросов твердотопливных котельных от золы и неслипающейся пыли. Аппарат входит в состав хвостовых поверхностей крупных промышленных котельных и ТЭЦ малой мощности. Маркировка: 2 — двухсекционное исполнение, 6×6 — компоновка с шестью рядами по шесть элементов в каждой секции, итого 36 циклонных элементов.

Основная область применения — котельные с двумя котлами 35 т/ч на общем газоходе или с одним котлом 50–60 т/ч при сжигании каменного и бурого угля. Расход газов 100 000 м³/ч соответствует тепловой мощности 30–40 Гкал/ч. Двухсекционная компоновка обеспечивает взрывобезопасность и возможность обслуживания одной секции без остановки котельной.

Применяется на крупных промышленных котельных металлургических, машиностроительных, химических предприятий, городских ТЭЦ малой мощности. Циклон БЦ-512-2-(6х6) рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы. Гидравлическое сопротивление аппарата 1100–1300 Па.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон БЦ-512-2-(6х6): устройство и принцип работы

Циклон БЦ-512-2-(6х6) имеет конструкцию, отработанную в типоряду крупных батарейных циклонов ЦКТИ. Корпус разделён вертикальной перегородкой на две независимые секции по 18 циклонных элементов в каждой. Каждая секция представляет собой блок СЭЦ-24 с компоновкой 6×6.

Принцип сепарации основан на инерционном осаждении золы во вращающемся газовом потоке. Дымовые газы со скоростью 20–25 м/с тангенциально поступают в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток отводится через выхлопные трубы в верхнюю камеру и далее в дымосос.

Номинальные параметры аппарата: производительность 100 000 м³/ч (27,8 м³/с), коэффициент очистки 92–94 %, расчётная температура газов до 400 °С, гидравлическое сопротивление 1100–1300 Па. Габариты 4790×4190×7480 мм. Корпус выполнен из углеродистой стали с антикоррозионным покрытием, циклонные элементы — стальные с винтовыми завихрителями типа «розетка».

Удаление золы из бункера производится непрерывно скребковым транспортёром или пневмо- гидрозолоудалением. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты крупной котельной.

Циклон БЦ-512-2-(6х6): преимущества

  • Двухсекционное взрывобезопасное исполнение конструкции ЦКТИ — обслуживание одной секции без остановки котельной
  • 36 стальных циклонных элементов в двух секциях СЭЦ-24 — стабильная сепарация при пиковой нагрузке
  • Высокий коэффициент очистки 92–94 % — выше среднего по типоряду БЦ за счёт оптимизированной аэродинамики
  • Допустимая температура газов до 400 °С с большим запасом по реальным условиям
  • Унифицированная секция СЭЦ-24 — взаимозаменяемая по всему типоряду БЦ-512
  • Транспортная сборка блоками — монтаж на закладные элементы фундамента крупной котельной
  • Срок изготовления от 40 рабочих дней с поставкой заводской документации
  • Сертификат соответствия ТР ТС 010/2011 и комплект чертежей компоновки

Циклон БЦ-512-2-(6х6): применение в котельной

Для полноценной работы котельной с циклоном БЦ-512-2-(6х6) рекомендуется следующее оборудование:

Подбор циклона БЦ-512-2-(6х6) под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Стальные циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду БЦ-512 без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.

Полные технические характеристики
Тип аппарата двухсекционный батарейный циклон конструкции ЦКТИ им. Ползунова
Исполнение двухсекционное взрывобезопасное
Количество циклонных элементов 36 шт. (2 секции по 6 рядов × 6 элементов)
Унифицированная секция СЭЦ-24
Очищаемая среда дымовые газы котлов на угле
Производительность, м³/ч 100000
Производительность, м³/с 27,8
Коэффициент очистки, % 92–94
Размер улавливаемых частиц, мкм 20 и более
Расчётная температура газа на входе, °С до 400
Гидравлическое сопротивление, Па 1100–1300
Применяемость 2 котла 35 т/ч или 1 котёл 50–60 т/ч (30–40 Гкал/ч)
Материал корпуса углеродистая сталь с антикоррозионным покрытием
Срок изготовления, рабочих дней от 40
Габариты (Д×Ш×В), мм 4790×4190×7480

Частые вопросы

От 40 рабочих дней с момента подтверждения заказа и согласования компоновочного чертежа.
Два котла 35 т/ч на общем газоходе или один котёл 50–60 т/ч. Тепловая мощность котельной 30–40 Гкал/ч.
36 элементов вместо 30, увеличенная длина 4790 мм против 4150 мм. Производительность 100 000 м³/ч против 84 000.
12 месяцев со дня ввода в эксплуатацию при соблюдении паспортных параметров.
Паспорт, чертёж компоновки, сертификат соответствия ТР ТС 010/2011, инструкция по монтажу и эксплуатации.
