Циклон БЦ-512-Р-1-(4х6)

«Циклон БЦ-512-Р-1-(4х6)» — односекционный батарейный циклон конструкции ЦКТИ в исполнении с расширенным корпусом для очистки дымовых газов крупных котельных тепловой мощностью 15–35 Гкал/ч. Аппарат содержит 24 циклонных элемента в одной секции СЭЦ-24, производительность 67 000 м³/ч (18,6 м³/с), коэффициент очистки 92–94 %, температура газов до 400 °С.

Циклон БЦ-512-Р-1-(4х6): назначение и область применения

Циклон БЦ-512-Р-1-(4х6) предназначен для сухой инерционной очистки газовоздушных выбросов твердотопливных котельных от золы и неслипающейся пыли. Аппарат входит в состав хвостовых поверхностей крупных промышленных котельных. Маркировка: Р — расширенное компоновочное исполнение, 1 — односекционная конструкция, 4×6 — четыре ряда по шесть элементов, итого 24 циклонных элемента.

Основная область применения — котельные с двумя котлами 25 т/ч серии КЕ-25-14С на общем газоходе или с одним котлом 35 т/ч при сжигании каменного и бурого угля. Расход газов 67 000 м³/ч соответствует тепловой мощности 15–35 Гкал/ч с запасом по пиковому потреблению.

Применяется на крупных промышленных котельных, городских ТЭЦ малой мощности, агропромышленных комплексах, металлургических и машиностроительных заводах. Циклон БЦ-512-Р-1-(4х6) рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы. Гидравлическое сопротивление аппарата 1100–1300 Па.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон БЦ-512-Р-1-(4х6): устройство и принцип работы

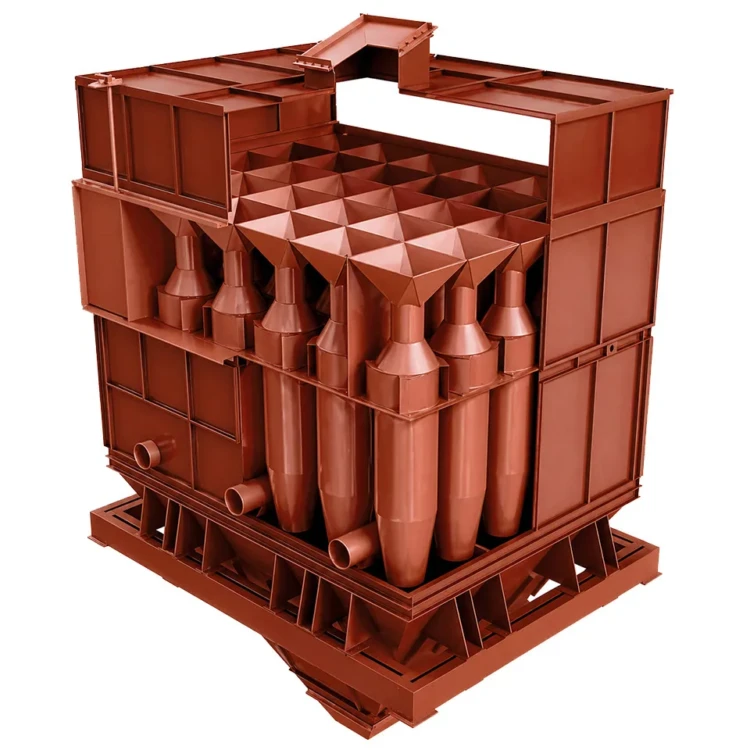

Циклон БЦ-512-Р-1-(4х6) имеет конструкцию, отработанную в типоряду крупных батарейных циклонов ЦКТИ. Корпус разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов, нижнюю — бункер сбора золы. Основным блоком аппарата является секция СЭЦ-24 с компоновкой 4×6 на 24 циклонных элемента — расширенная относительно базовой версии 1-(4х4) с 16 элементами.

Принцип сепарации основан на инерционном осаждении золы во вращающемся газовом потоке. Дымовые газы со скоростью 20–25 м/с тангенциально поступают в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток отводится через выхлопные трубы в верхнюю камеру и далее в дымосос.

Номинальные параметры аппарата: производительность 67 000 м³/ч (18,6 м³/с), коэффициент очистки 92–94 %, расчётная температура газов до 400 °С, гидравлическое сопротивление 1100–1300 Па. Габариты 6050×3560×7075 мм. Корпус выполнен из углеродистой стали с антикоррозионным покрытием, циклонные элементы — стальные с винтовыми завихрителями типа «розетка».

Удаление золы из бункера производится непрерывно скребковым транспортёром или пневмо- гидрозолоудалением. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты.

Циклон БЦ-512-Р-1-(4х6): преимущества

• Расширенное компоновочное исполнение — 24 элемента в одной секции против 16 у базовой 1-(4х4)
• Высокий коэффициент очистки 92–94 % — выше среднего по типоряду БЦ за счёт оптимизированной аэродинамики
• Допустимая температура газов до 400 °С с большим запасом по реальным условиям
• Удобная компоновка газохода с подводом и отводом с одной стороны аппарата
• Унифицированная секция СЭЦ-24 — взаимозаменяемая по всему типоряду БЦ-512
• Транспортная сборка блоками — монтаж на закладные элементы фундамента крупной котельной
• Срок изготовления от 40 рабочих дней с поставкой заводской документации
• Сертификат соответствия ТР ТС 010/2011 и комплект чертежей компоновки

Циклон БЦ-512-Р-1-(4х6): применение в котельной

Для полноценной работы котельной с циклоном БЦ-512-Р-1-(4х6) рекомендуется следующее оборудование:

• Паровой котел КЕ-25-14С — котёл паропроизводительностью 25 т/ч с топкой ТЧЗМ
• Паровой котел ДКВр-20-13C — двухбарабанный котёл паропроизводительностью 20 т/ч
• Дымосос ДН-21-750 — крупный тяговый агрегат для производительности 67 000 м³/ч
• Вентилятор ВДН-15Х-1500 — дутьевой вентилятор для крупной угольной топки

Подбор циклона БЦ-512-Р-1-(4х6) под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Стальные циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду БЦ-512 без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.
