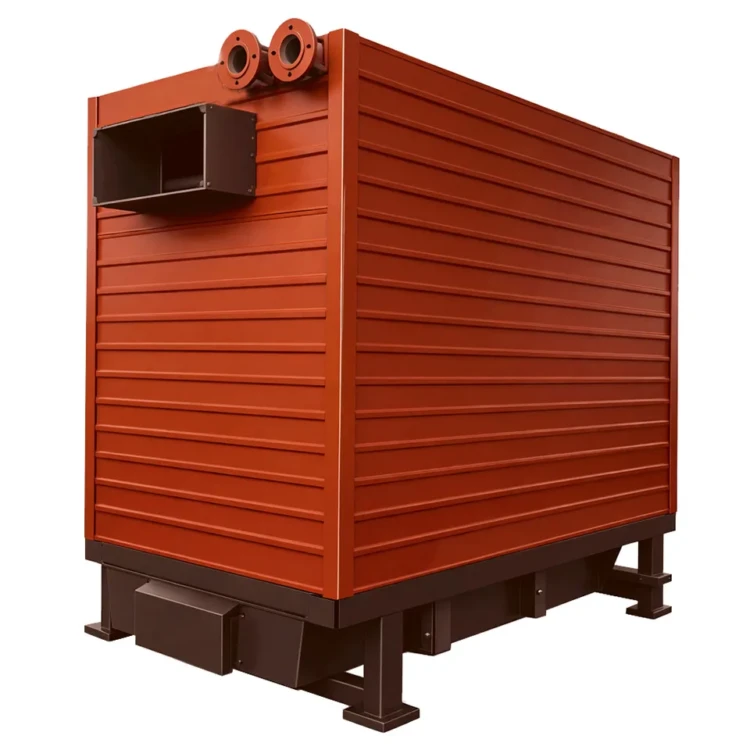

Котел КВр-2,2-95

«Котел КВр-2,2-95» — стальной водогрейный котёл с ручной загрузкой топлива и теплопроизводительностью 2,2 МВт. Применяется в индивидуальных и блочно-модульных котельных средней мощности, обеспечивает теплоноситель температурой до 95 °C для систем отопления, вентиляции и горячего водоснабжения объектов промышленного и бытового назначения, работающих на каменном и буром угле.

Котел КВр-2,2-95: назначение и область применения

Котел КВр-2,2-95 закрывает потребности котельных с тепловой нагрузкой около 2,0–2,4 МВт, где основой энергобаланса служит твёрдое топливо ручной подачи. Расчётная тепловая мощность 2,2 МВт (1,9 Гкал/ч) при температурном графике сетевой воды 70/95 °C обеспечивает отопление объектов общим объёмом до 66 000 м³, что соответствует крупному жилому микрорайону, школьно-больничному комплексу или производственно-административному комплексу средней этажности.

Агрегат востребован в местах с собственной топливной базой — на сельскохозяйственных предприятиях, в удалённых от газовых сетей посёлках, придомовых и блочно-модульных котельных, на технологических площадках с потребностью в горячей воде. Котел КВр-2,2-95 рассчитан на работу с принудительной тягой; конструкция допускает исполнение как с колосниковой решёткой, так и с водоохлаждаемой уголковой решёткой ОУР для сжигания низкосортных углей. Расчётный расход топлива составляет около 412 кг/ч на каменном угле кузбасского бассейна. Параметры и конструкция отвечают требованиям ГОСТ 30735-2001 «Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия».

Котел КВр-2,2-95: устройство и принцип работы

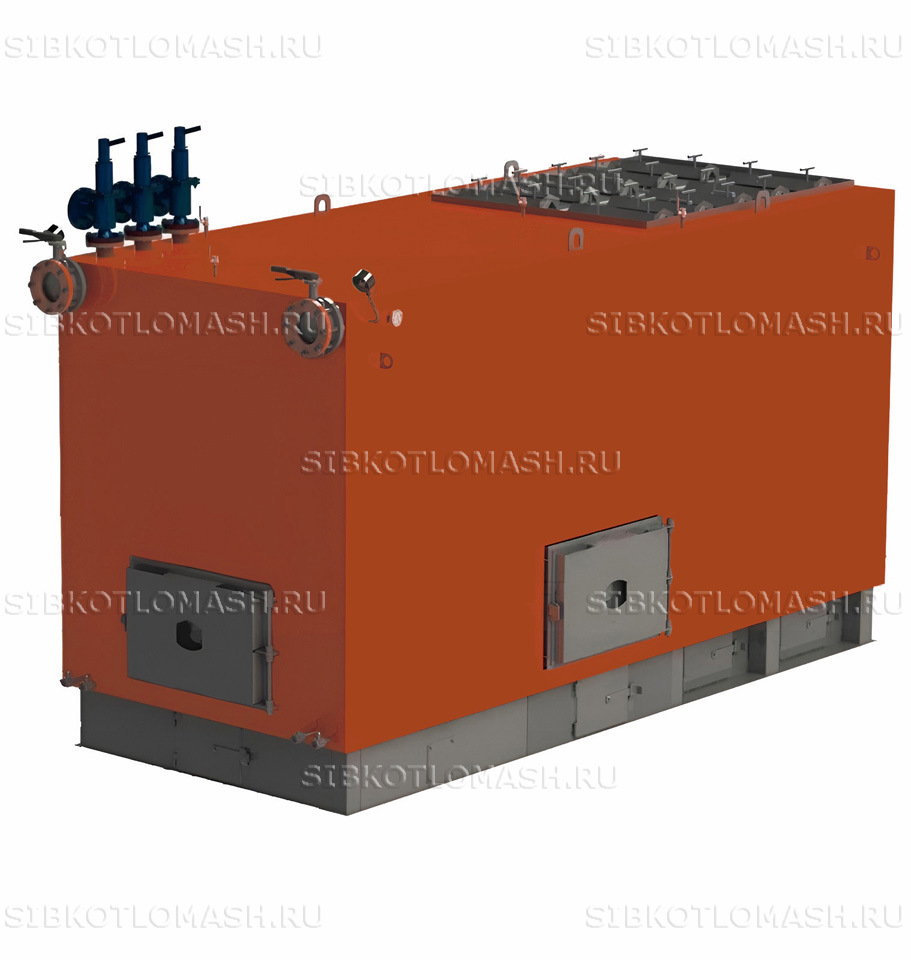

Котел КВр-2,2-95 имеет конструкцию, отработанную для устойчивой работы на ручной загрузке угля и дров: цельносварной металлический корпус, объединяющий топочную и конвективную части в газоплотном исполнении. Поверхности нагрева собраны из бесшовных труб различного диаметра; водяной объём котла составляет около 1,55 м³, что обеспечивает теплоинерционность контура и сглаживание скачков сетевой нагрузки в часы пиковых разборов горячей воды.

Принцип работы основан на естественной циркуляции теплоносителя в контуре котла: сетевая вода поступает в нижний коллектор, поднимается по экранным и конвективным трубам, нагревается до 95 °C и отводится в систему через верхний коллектор. Расход воды через котёл при номинальном режиме составляет 75,9 м³/ч, рабочее давление — 0,6 МПа (6,0 кгс/см²). Двухходовая схема омывания газами обеспечивает расчётный КПД 82 % при температуре уходящих газов не более 200 °C. Загрузка угля и удаление шлака выполняются вручную через фронтальную дверцу; при использовании дров устанавливаются две дверки одна над другой.

Котёл оснащается щитом управления, манометром МП-3У-10 и термометрами ТТЖ-М 0…+150 °C на подающем и обратном трубопроводах, предохранительной арматурой и запорными вентилями. Газоплотное исполнение топки исключает потери тепла с инфильтрацией воздуха через обмуровку и поднимает фактический КПД агрегата. Режим горения и расход топлива регулируются вручную — изменением частоты загрузки и положения шибера на воздуховоде первичного дутья. Регламентный осмотр конвективной поверхности и очистка от золовых отложений выполняются раз в межотопительный сезон силами штатной эксплуатационной бригады.

Котел КВр-2,2-95: преимущества

• Цельносварной газоплотный корпус с лёгкой обшивкой и изоляцией не требует обмуровки и фундаментных работ при монтаже.
• Двухходовая конвективная часть с подвесными пакетами увеличивает время пребывания газов и поднимает КПД до 82 %.
• Возможность исполнения с колосниковой решёткой или с водоохлаждаемой уголковой решёткой ОУР расширяет диапазон применимых углей и снижает требования к качеству топлива.
• Водяной объём 1,55 м³ обеспечивает теплоинерционность контура и сглаживает скачки сетевой нагрузки в часы пиковых разборов.
• Ручная загрузка угля и шлакоудаление через фронтальную дверцу снимают зависимость от электропитания механических питателей.
• Совместимость с местными каменными углями кузбасского бассейна и дровами снижает себестоимость гигакалории по сравнению с привозным газом или дизелем.
• Расчётный ресурс при соблюдении водно-химического режима составляет не менее 10 лет, гарантия завода — 18 месяцев со дня ввода в эксплуатацию.
• Совместимость с серийным тяго-дутьевым и золоулавливающим оборудованием облегчает подбор вспомогательных систем под конкретный проект котельной.

Котел КВр-2,2-95: комплектация котельной

Для полноценной работы котельной с агрегатом Котел КВр-2,2-95 рекомендуется следующее оборудование:

• Вентилятор ВДН-9-1500 — дутьё первичного воздуха в зону горения слоя
• Дымосос ДН-9-1500 — отвод дымовых газов и поддержание разрежения в топке
• Циклон ЦН-15-800х2СП — улавливание уноса золы из дымовых газов
• Водоподготовительная установка ВПУ-2.5 — умягчение подпиточной воды теплосети

Состав и стоимость комплекта уточняйте при оформлении заказа.
