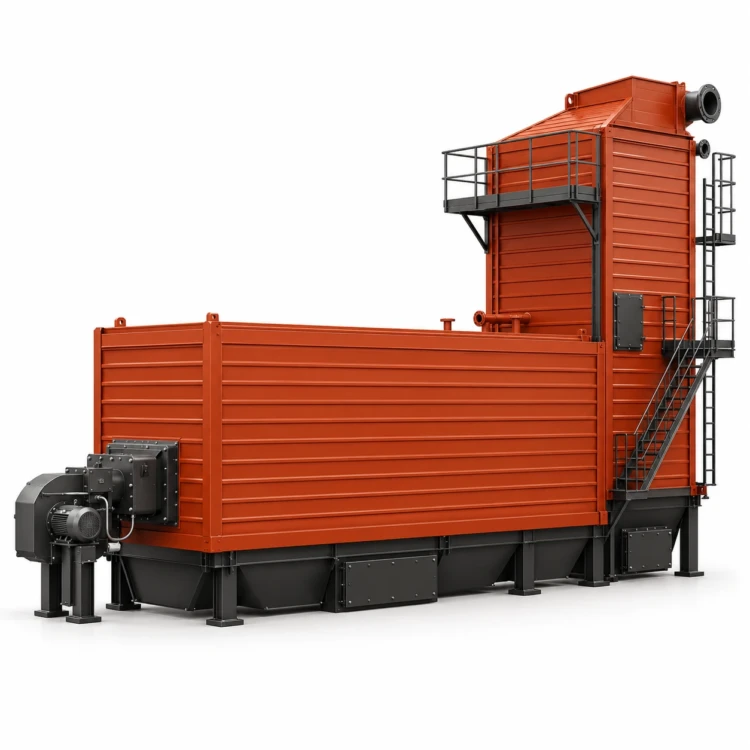

Котел КВ-ГМ-30-150

Котел КВ-ГМ-30-150 — газомазутный водотрубный агрегат теплопроизводительностью 35 МВт. Историческое обозначение «30» указывает мощность в Гкал/ч. В основном режиме котёл нагревает сетевую воду с 70 до 150 °С при номинальном расходе 370 т/ч.

Топка с одной горелкой

В описанной компоновке установлена одна фронтовая горелка РГМГ-30. Факел развивается вдоль горизонтальной топочной камеры, стенки которой закрыты водяными экранами. У этого типоразмера особенно важна согласованность длины факела и глубины топки: локальная тепловая нагрузка на трубы зависит от положения зоны горения.

После топки газы поступают в вертикальную конвективную шахту с U-образными ширмами из труб 28×3 мм. Экранные трубы имеют размер 60×3,5 мм, коллекторы — 219×10 мм. Топочный и конвективный блоки опираются на нижние коллекторы и имеют облегчённую натрубную обмуровку.

Газовое и мазутное хозяйство

На номинальной нагрузке расчётный расход природного газа составляет 3490 м³/ч, мазута — 3680 кг/ч. Для типовой горелки давление газа перед устройством — 0,04 МПа. Мазут перед форсункой должен иметь давление 0,1–0,2 МПа и условную вязкость 6–8 °ВУ.

Мазутный режим требует подогрева и устойчивой подачи топлива к распылителю. Конвективные трубы необходимо очищать от наружных отложений: они уменьшают передачу теплоты воде и повышают сопротивление газохода. Расчётная температура уходящих газов составляет 185 °С на газе и 250 °С на мазуте; сравнивать её следует при одинаковой нагрузке и сопоставимом избытке воздуха.

Работа водяного контура

Диапазон регулирования тепловой нагрузки — 20–100 %. Гидравлическое сопротивление котла составляет 0,25 МПа. Насос обеспечивает проток по поверхностям нагрева и одновременно преодолевает сопротивление арматуры и трубопроводов котлового контура. При работе с уменьшенной мощностью сохраняют допустимый расход воды, чтобы не ухудшать охлаждение экранов.

Для подпитки предусматривают водоподготовку и деаэрацию. Тяговую и дутьевую системы рассчитывают по расходу продуктов сгорания, воздуху и сопротивлению тракта. Общие требования к водогрейным котлам приведены в ГОСТ 21563-2016.

Для заказа КЗ «Сибкотломаш» нужны параметры тепловой сети, топлива и помещения, включая доступ для ремонта горелки и конвективных поверхностей.
