Корпус циклонного элемента. Т70.00.008

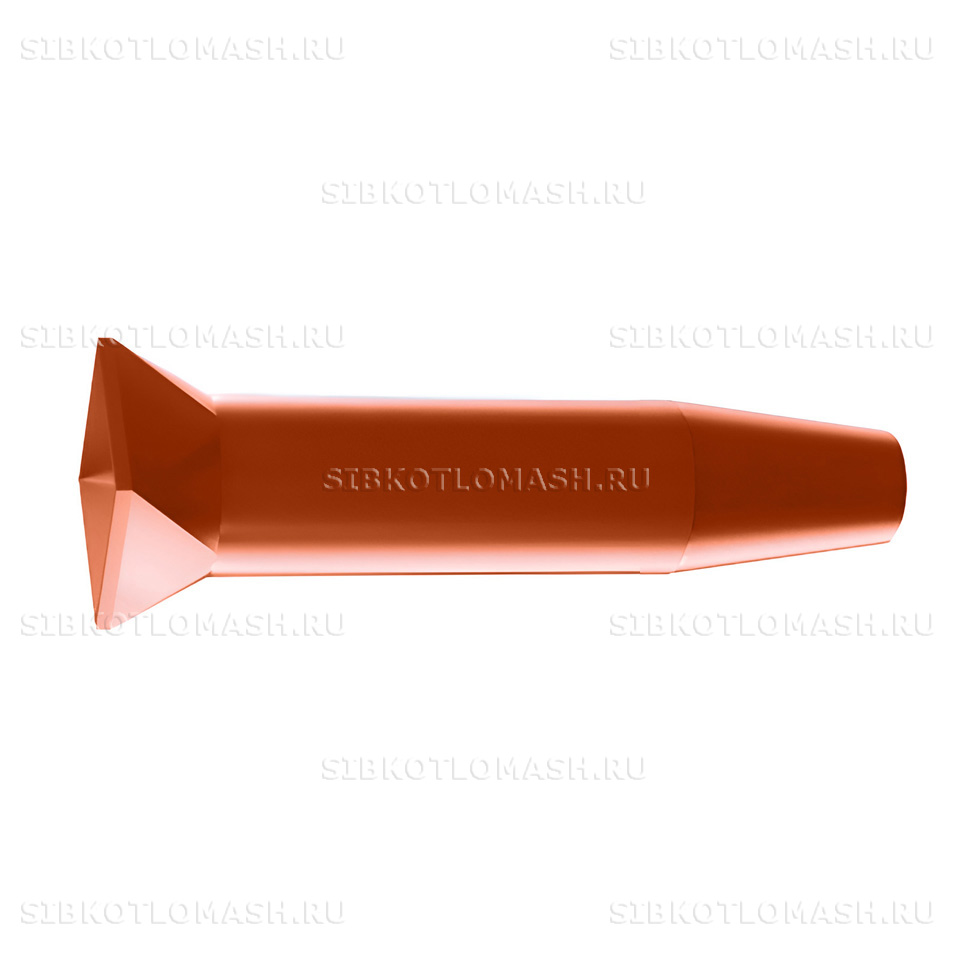

Корпус циклонного элемента Т70.00.008 — сменная литая деталь батарейного циклона БЦ-2 производства КЗ «Сибкотломаш» г. Бийск. Корпус циклонного элемента представляет собой полую цилиндрическую отливку с верхним фланцем под установку направляющего аппарата «Розетка» и выхлопной трубы. Габарит по внутреннему диаметру 254 мм соответствует стандартному газовому каналу циклонных элементов БЦ-2 и обеспечивает закрутку запылённого потока с заданной аэродинамикой.

Корпус циклонного элемента: назначение и применяемость

Корпус циклонного элемента Т70.00.008 — основная несущая деталь циклонного элемента батарейного циклона БЦ-2. Внутри корпуса формируется спиральное движение запылённого потока: газ закручивается направляющим аппаратом, прижимается центробежной силой к внутренней стенке и спускается в общий бункер аппарата вместе с осевшими частицами золы. Очищенные газы выводятся через центральную выхлопную трубу в верхний коллектор.

Корпус циклонного элемента работает совместно с тремя другими комплектующими элемента: направляющим аппаратом «Розетка», выхлопной трубой одного из исполнений (Т70.06.000СБ…-06СБ) и фланцевыми крепёжными деталями. При капитальном ремонте циклона корпус заменяется по результатам контроля толщины стенки в зоне абразивного износа, обычно после 5–7 лет эксплуатации при штатной нагрузке котла.

Допустимая температура газов на входе до 400 °C, рабочее разрежение в тракте до 15 кПа. Климатическое исполнение по ГОСТ 15150-69 — У2 либо УХЛ4 в зависимости от условий размещения котельной.

Корпус циклонного элемента: материалы и изготовление

Корпус циклонного элемента отливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Этот чугун с пластинчатым графитом сочетает достаточную прочность, способность выдерживать абразивное воздействие золовых частиц и устойчивость к температурным циклам при пуске и остановке котла. Литая структура обладает естественной шероховатостью внутренней поверхности — она быстро покрывается защитным слоем спекшейся золы, который дополнительно снижает износ.

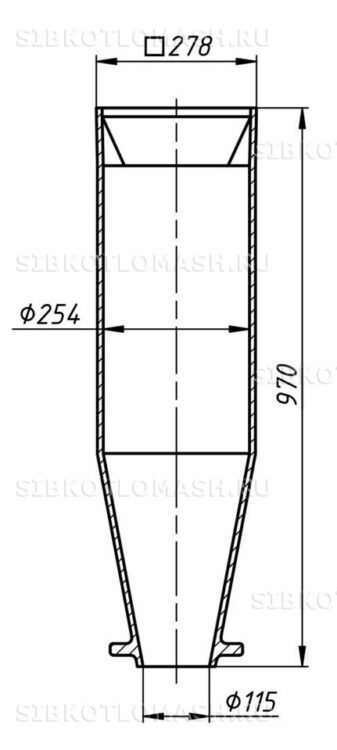

Габариты корпуса — наружный диаметр 259 мм, внутренний диаметр газового канала 254 мм, высота 600 мм. Толщина стенки выбрана из условий литейной технологии и обеспечивает запас на абразивный износ на весь срок эксплуатации. Масса отдельной детали — 55,8 кг.

Технологический маршрут включает плавку чугуна в индукционных печах, формовку в опоки с песчано-глинистой смесью, заливку расплава, выбивку отливки после охлаждения, дробемётную очистку, отжиг для снятия литейных напряжений и механическую обработку посадочных поверхностей верхнего фланца под установку направляющего аппарата и выхлопной трубы. Внутренняя поверхность остаётся в литом состоянии — это технологически и эксплуатационно оптимально.

Контроль качества — визуально-измерительный по чертежу, проверка геометрии посадочного фланца шаблоном, при заказе — испытания на твёрдость и микроструктуру по сечению стенки.

Корпус циклонного элемента: совместимое оборудование

Корпус циклонного элемента Т70.00.008 является базовой комплектующей всех модификаций батарейных циклонов БЦ-2:

• Циклон батарейный БЦ-2-4х(3+2) — 20 циклонных элементов, расход газа 4,84 м³/с.
• Циклон батарейный БЦ-2-5х(3+2) — 25 элементов, типовое решение для котельных малой и средней мощности.
• Циклон батарейный БЦ-2-6х(4+2) — 36 элементов, расход до 10 м³/с.
• Циклон батарейный БЦ-2-7х(5+3) — 56 элементов, наибольший типоразмер серии, расход 13,58 м³/с.

Также корпус совместим с циклонными элементами любых исполнений серии Т329.01.01 — базовым СБ, исполнениями -01, -02 и -03. Поставка отдельных корпусов целесообразна, когда выхлопная труба и розетка элемента ещё пригодны, а корпус выработал ресурс по абразивному износу.

Корпус циклонного элемента: заказ и доставка

Корпус циклонного элемента Т70.00.008 изготавливается под заказ или поставляется со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней, складские позиции отгружаются день в день. Принимаем заявки как на отдельные корпуса для устранения локальных отказов, так и на полные комплекты для капитального ремонта циклона.

Габариты отдельного корпуса (Ø259 мм, высота 600 мм, масса 55,8 кг) удобны для штучной отгрузки в деревянной обрешётке с торцовым креплением фланца или на паллет с обвязкой. При оптовых партиях используется контейнер с раскреплением отливок. Транспортировка осуществляется транспортными компаниями по РФ и странам ЕАЭС.

При оформлении заказа укажите номер чертежа Т70.00.008, требуемое количество и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости запросят дополнительную информацию о типе батарейного циклона БЦ-2 и фактическом износе действующих элементов.
