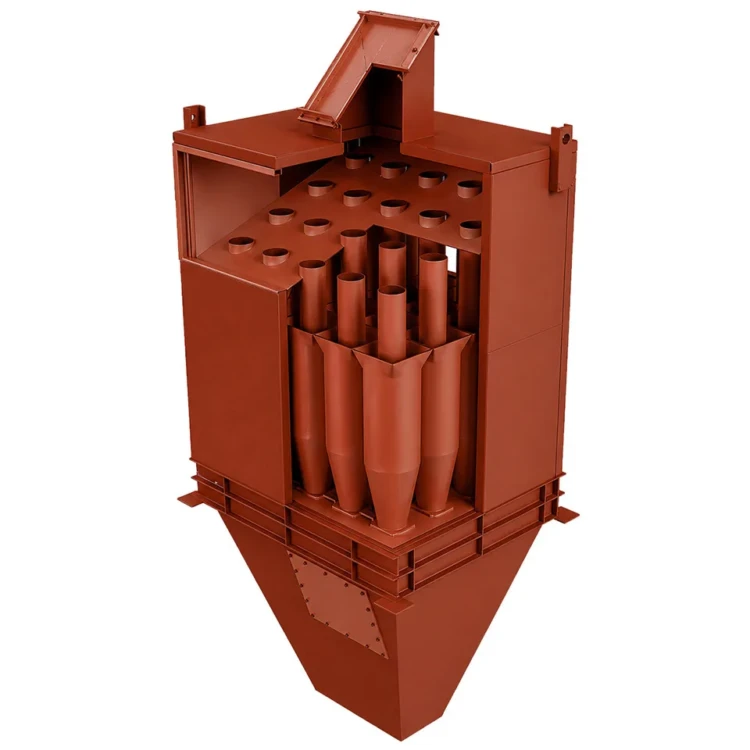

Циклон БЦ-2-7х(5+3)

«Циклон БЦ-2-7х(5+3)» — старший типоразмер двухсекционного батарейного циклона конструкции ЦКТИ им. Ползунова на 56 цельнолитых чугунных циклонных элементах диаметром 254 мм для крупных котельных с паровыми котлами 20 т/ч на каменном и буром угле. Производительность 42 200–48 900 м³/ч, коэффициент очистки 85 %, температура до 400 °С.

Циклон БЦ-2-7х(5+3): назначение и область применения

Циклон БЦ-2-7х(5+3) предназначен для сухой инерционной очистки дымовых газов от золы и неслипающейся пыли с диаметром частиц от 20 мкм. Аппарат входит в состав хвостовых поверхностей крупных промышленных котельных и устанавливается между экономайзером и дымососом перед выбросом газов в атмосферу или перед второй ступенью очистки.

Основная область применения — котельные с паровыми котлами 20 т/ч серии ДКВр-20-13 при сжигании каменного и бурого угля. Это самый производительный циклон в типоряду БЦ-2 — рассчитан на расход газов 11,72–13,58 м³/с (42 200–48 900 м³/ч) от одного котла 20 т/ч в номинальном режиме либо двух котлов 10 т/ч с общим газоходом.

Применяется на крупных промышленных котельных металлургических, машиностроительных, химических и нефтеперерабатывающих предприятий, городских ТЭЦ малой мощности, агропромышленных комплексах. Циклон БЦ-2-7х(5+3) рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы. Допустимая запылённость поступающих газов 35–37 г/м³. Двухсекционная компоновка обеспечивает взрывобезопасность и возможность работы котельной при выводе одной секции на обслуживание.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон БЦ-2-7х(5+3): устройство и принцип работы

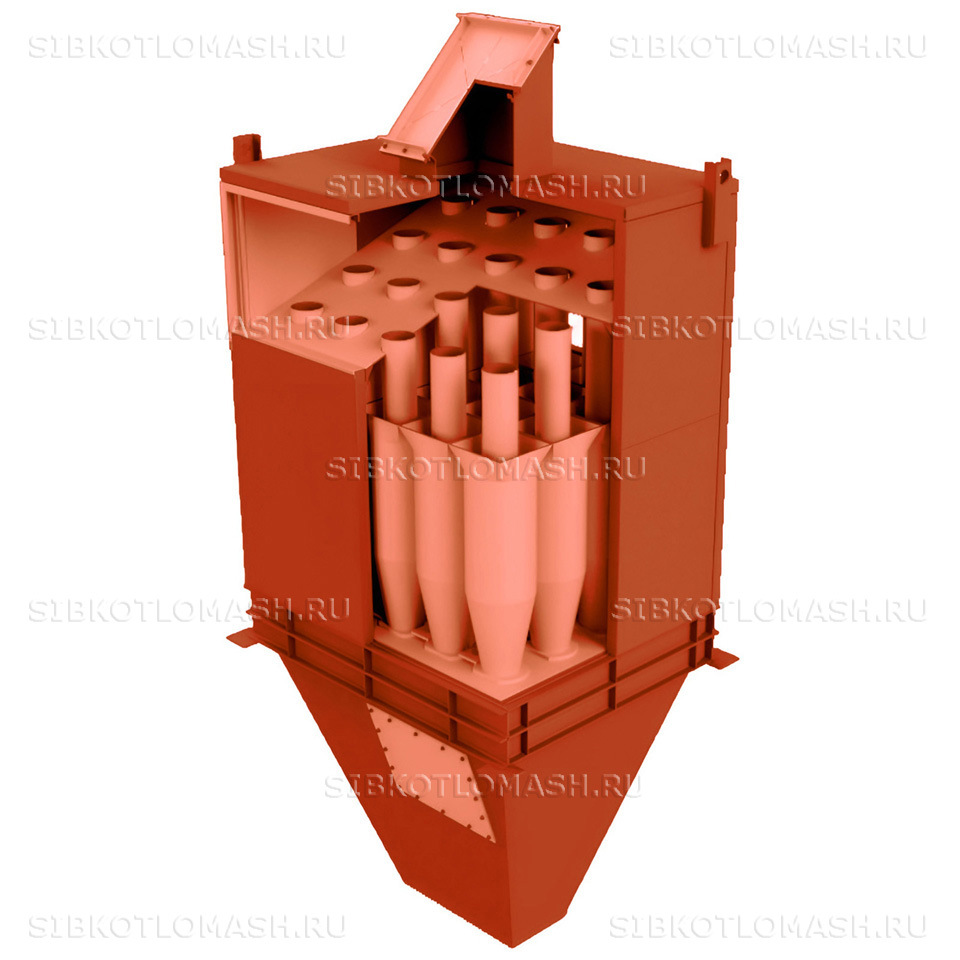

Циклон БЦ-2-7х(5+3) имеет конструкцию, отработанную в типоряду двухсекционных батарейных циклонов ЦКТИ. Маркировка: 2 — две секции, 7 — семь рядов циклонных элементов, (5+3) — восемь элементов в ряду каждой секции. Итого 56 цельнолитых чугунных циклонных элементов с внутренним диаметром цилиндрической части 254 мм. Каждый элемент снабжён выхлопной трубой типа «розетка» с углом наклона направляющего аппарата α = 25°.

Корпус разделён вертикальной перегородкой на две независимые секции с независимыми входными и выходными патрубками, что обеспечивает взрывобезопасность и возможность вывода одной секции на обслуживание без остановки котельной.

Принцип сепарации основан на инерционном осаждении золы во вращающемся газовом потоке. Дымовые газы со скоростью 20–25 м/с тангенциально поступают в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток отводится через выхлопные трубы в верхнюю камеру и далее в дымосос.

Номинальные параметры аппарата: производительность 42 200–48 900 м³/ч (11,72–13,58 м³/с), коэффициент очистки 85 % по частицам 20 мкм, расчётная температура газов до 400 °С, аэродинамическое сопротивление 80–90 кгс/м², максимальное разрежение 15 кПа. Габариты 3170×2450×4510 мм, масса 7200 кг. Корпус выполнен из углеродистой стали, циклонные элементы — цельнолитые чугунные с антикоррозионным покрытием.

Удаление золы из бункера для крупного аппарата производится исключительно непрерывным способом — пневмо- или гидрозолоудалением, либо скребковым транспортёром в общую систему. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты.

Циклон БЦ-2-7х(5+3): преимущества

• Старший типоразмер серии БЦ-2 — для одного котла 20 т/ч или двух котлов 10 т/ч на общем тракте
• Двухсекционное взрывобезопасное исполнение конструкции ЦКТИ — обслуживание одной секции без остановки котельной
• 56 цельнолитых чугунных циклонных элементов с повышенным ресурсом при работе с абразивной золой
• Допустимая температура газов до 400 °С с большим запасом по реальным условиям эксплуатации
• Коэффициент очистки 85 % по частицам 20 мкм — гарантированный показатель ЦКТИ
• Унифицированные циклонные элементы Ø254 мм — взаимозаменяемые по всему типоряду БЦ-2
• Срок изготовления от 35 рабочих дней с поставкой заводской документации
• Сертификат соответствия ТР ТС 010/2011 и комплект чертежей компоновки

Циклон БЦ-2-7х(5+3): применение в котельной

Для полноценной работы котельной с циклоном БЦ-2-7х(5+3) рекомендуется следующее оборудование:

• Паровой котел ДКВр-20-13C — двухбарабанный котёл паропроизводительностью 20 т/ч с топкой ТЧЗ
• Паровой котел КЕ-25-14С — котёл серии КЕ паропроизводительностью 25 т/ч с топкой ТЧЗМ
• Дымосос ДН-21-750 — крупный тяговый агрегат под производительность 42 200–48 900 м³/ч
• Вентилятор ВДН-15Х-1500 — дутьевой вентилятор для крупной угольной топки

Подбор циклона БЦ-2-7х(5+3) под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Цельнолитые чугунные циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду БЦ-2 без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.
