Деаэраторная колонка КДА-50

Деаэраторная колонка КДА-50 — атмосферная двухступенчатая колонка номинальной производительностью 50 т/ч, предназначенная для термической дегазации питательной воды паровых котельных средней мощности и подпиточной воды крупных систем теплоснабжения. Изделие соответствует требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля» и поставляется по чертежу 00.9032.013.

Деаэраторная колонка КДА-50: назначение и область применения

Деаэраторная колонка КДА-50 закрывает задачу удаления растворённого кислорода и свободной углекислоты из питательной воды промышленных котельных с двумя или более паровыми котлами на 25 т/ч либо одним котлом старшей мощности с резервом, а также подпиточной воды крупных тепловых сетей муниципальных микрорайонов и промышленных площадок. Растворённый кислород запускает язвенную коррозию экранных, кипятильных и дымогарных труб котла; свободная углекислота агрессивно атакует чугунные секции экономайзеров и углеродистые трубопроводы.

В составе атмосферного деаэратора серии ДА-50 колонка устанавливается на горизонтальный бак-аккумулятор и в каталоге производителя имеет три варианта сборки в зависимости от требуемого запаса деаэрированной воды: ДА-50/15 с баком БДА-15 объёмом 15 м³, ДА-50/25 с баком БДА-25 объёмом 25 м³ и ДА-50/50 с увеличенным баком БДА-50 объёмом 50 м³. Колонка монтируется на торец бака с противоположной стороны от выхода деаэрированной воды, что обеспечивает максимальное время выдержки воды в баке и корректную вентиляцию парового пространства.

Рабочее абсолютное давление в колонке — 0,12 МПа, температура воды на выходе — 104,25 °С, что соответствует точке насыщения для атмосферного типа. Внешний диаметр условного прохода патрубков подвода и отвода рабочей среды — Ду1000, что позволяет использовать стандартную фланцевую арматуру тяжёлого ряда.

Деаэраторная колонка КДА-50: устройство и принцип работы

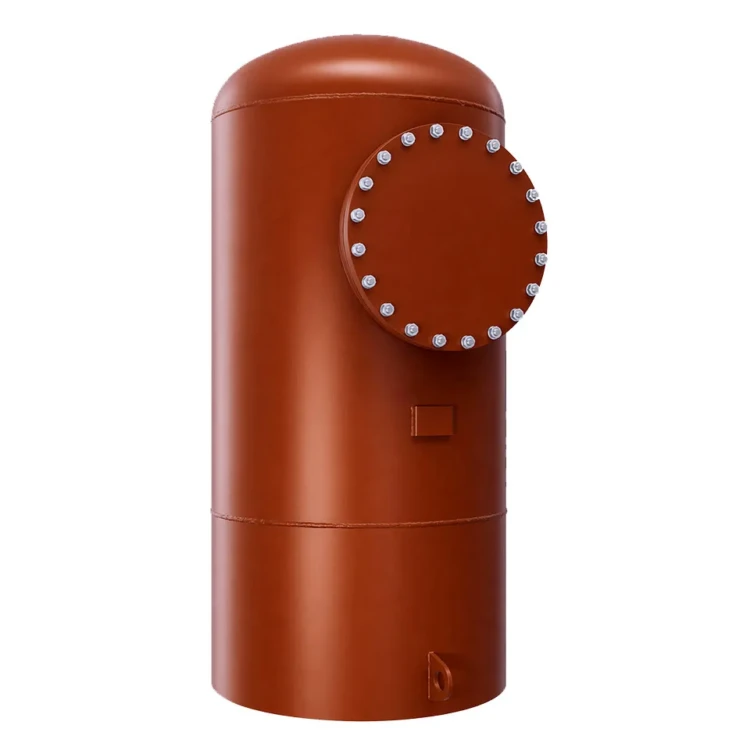

Деаэраторная колонка КДА-50 имеет конструкцию вертикального цилиндрического сосуда диаметром 1016 мм и высотой 2050 мм с эллиптическим верхним днищем — массивный диаметр обусловлен необходимостью пропускать гидравлический поток 50 т/ч без увеличения линейной скорости струй и нарушения режима барботажа. Корпус выполнен из углеродистой стали Ст3сп либо низколегированной 09Г2С на выбор заказчика; внутренние устройства — две перфорированные струйные тарелки и непровальная барботажная тарелка — изготовлены из коррозионно-стойкой нержавеющей стали 12Х18Н10Т; внутренние детали и тарелки фиксируются к корпусу электросваркой.

Принцип работы — двухступенчатая схема дегазации в самой колонке плюс дополнительная третья ступень в баке-аккумуляторе. Поток исходной воды через входной штуцер подаётся в смесительный объём верхней тарелки, через водослив поступает на её перфорированную часть и далее каскадом через нижнюю перфорированную тарелку стекает на барботажный лист. На струйной ступени происходит грубая дегазация и нагрев воды до температуры, близкой к температуре насыщения, за счёт встречного движения греющего пара.

На барботажной ступени греющий пар подаётся под непровальную тарелку: проходя через её отверстия, он интенсивно барботирует слой воды, обеспечивая догрев до температуры насыщения и глубокую дегазацию. Площадь отверстий рассчитана так, что под тарелкой формируется устойчивая паровая подушка, исключающая провал воды через перфорацию даже при минимальной тепловой нагрузке. После барботажа деаэрированная вода через сливной порог поступает в бак-аккумулятор, где затопленное барботажное устройство обеспечивает третью ступень дегазации перед подачей воды к питательным насосам котельной.

Деаэраторная колонка КДА-50: преимущества

• Двухступенчатая струйно-барботажная схема в колонке плюс третья барботажная ступень в баке обеспечивают остаточное содержание кислорода в пределах нормативов ГОСТ 16860-88
• Корпус диаметром 1016 мм рассчитан на пропуск 50 т/ч гидравлического потока без снижения качества дегазации при пиковых нагрузках котельной
• Внутренние тарелки из нержавеющей стали 12Х18Н10Т сохраняют рабочие сечения перфорации в течение всего ресурса и не требуют замены при штатной эксплуатации
• Электросварное крепление внутренних устройств к корпусу обеспечивает прочность узла при вибрационных нагрузках от барботажа
• Возможность исполнения корпуса из стали 09Г2С обеспечивает работу в северных климатических зонах и при повышенных требованиях к ударной вязкости металла
• Совместимость с тремя баками-аккумуляторами БДА-15, БДА-25 и БДА-50 даёт максимальную гибкость в выборе ёмкости узла
• Атмосферный тип деаэрации не требует регистрации в Ростехнадзоре как сосуда под давлением, что упрощает приёмку и эксплуатацию

Деаэраторная колонка КДА-50: применение в котельной

Деаэраторная колонка КДА-50 поставляется как самостоятельное изделие — для построения полнокомплектного атмосферного деаэратора и согласованной работы линии водоподготовки рекомендуется следующее оборудование:

• Деаэратор ДА-50/15 — готовая сборка колонки с баком БДА-15 объёмом 15 м³
• Деаэратор ДА-50/25 — сборка с баком БДА-25 объёмом 25 м³ для средне-крупных котельных
• Деаэратор ДА-50/50 — сборка с увеличенным баком БДА-50 объёмом 50 м³ для крупных промышленных котельных
• Охладитель выпара ОВА-16 — поверхностный теплообменник для конденсации парогазовой смеси большого расхода
• Гидрозатвор для ДА 50-100 — комбинированное предохранительное устройство для деаэраторов крупного типоразмера
• ВПУ-12.0 — водоподготовительная установка натрий-катионирования производительностью 12 т/ч
• Котёл паровой ДЕ-25-14ГМ-О — газомазутный котёл 25 т/ч; в составе котельной обычно применяются два таких котла

Состав и стоимость комплекта уточняйте при оформлении заказа.
