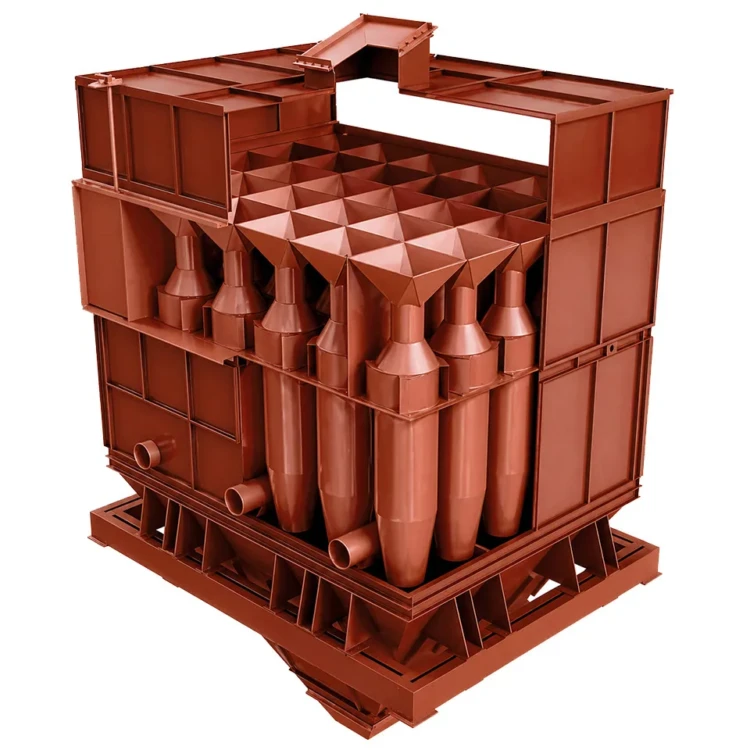

Циклон БЦ-512-Р-6-(12х12)

«Циклон БЦ-512-Р-6-(12х12)» — старший Р-вариант серии БЦ-512: шестисекционный батарейный циклон конструкции ЦКТИ в исполнении с удлинённым компоновочным корпусом для очистки дымовых газов крупнейших ТЭЦ тепловой мощностью свыше 100 Гкал/ч. Аппарат содержит 114 циклонных элементов в шести секциях СЭЦ-24, производительность 400 000 м³/ч (111,2 м³/с), коэффициент очистки 92–94 %, температура газов до 400 °С.

Циклон БЦ-512-Р-6-(12х12): назначение и область применения

Циклон БЦ-512-Р-6-(12х12) предназначен для сухой инерционной очистки газовоздушных выбросов твердотопливных котельных и крупных ТЭЦ от золы и неслипающейся пыли. Это самый крупный аппарат типоряда БЦ-512 в Р-исполнении. Маркировка: Р — удлинённый компоновочный корпус, 6 — шестисекционное исполнение, 12×12 — двенадцать рядов по двенадцать элементов в каждой секции, итого 114 циклонных элементов.

Основная область применения — крупнейшие ТЭЦ малой и средней мощности с расходом газов до 400 000 м³/ч при сжигании каменного и бурого угля, где компоновка газоходного тракта требует удлинённого корпуса циклона относительно базовой версии БЦ-512-6-(12х12). Расход газов соответствует тепловой мощности свыше 100 Гкал/ч.

Применяется на крупнейших ТЭЦ малой мощности, металлургических и горно-обогатительных комбинатах, нефтехимических и химических предприятиях. Циклон БЦ-512-Р-6-(12х12) рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы. Гидравлическое сопротивление аппарата 1100–1300 Па.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон БЦ-512-Р-6-(12х12): устройство и принцип работы

Циклон БЦ-512-Р-6-(12х12) имеет конструкцию, отработанную в типоряду крупнейших батарейных циклонов ЦКТИ с удлинённым корпусом. Корпус разделён вертикальными перегородками на шесть независимых секций по 19 циклонных элементов в каждой. Длина корпуса увеличена до 11430 мм относительно базовой версии БЦ-512-6-(12х12) (8105 мм) для зеркальной компоновки газохода с подводом и отводом с одной стороны крупнейшей ТЭЦ.

Принцип сепарации основан на инерционном осаждении золы во вращающемся газовом потоке. Дымовые газы со скоростью 20–25 м/с тангенциально поступают в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток отводится через выхлопные трубы в верхнюю камеру и далее в дымосос.

Номинальные параметры аппарата: производительность 400 000 м³/ч (111,2 м³/с), коэффициент очистки 92–94 %, расчётная температура газов до 400 °С, гидравлическое сопротивление 1100–1300 Па. Габариты 11430×9360×6970 мм. Корпус выполнен из углеродистой стали с антикоррозионным покрытием, циклонные элементы — стальные с винтовыми завихрителями типа «розетка».

Удаление золы из бункера производится исключительно непрерывным способом — пневмо- или гидрозолоудалением, либо скребковым транспортёром в общую систему. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты крупнейшей ТЭЦ.

Циклон БЦ-512-Р-6-(12х12): преимущества

• Старший Р-вариант серии БЦ-512 — самый производительный аппарат типоряда с удлинённым корпусом
• Удлинённый компоновочный корпус 11430 мм — для зеркальной компоновки газохода в существующих ТЭЦ
• Шестисекционное взрывобезопасное исполнение конструкции ЦКТИ — максимальное резервирование на уровне ТЭЦ
• 114 стальных циклонных элементов в шести секциях СЭЦ-24 — стабильная сепарация при пиковой нагрузке
• Высокий коэффициент очистки 92–94 % — выше среднего по типоряду БЦ за счёт оптимизированной аэродинамики
• Допустимая температура газов до 400 °С с большим запасом по реальным условиям эксплуатации
• Унифицированная секция СЭЦ-24 — взаимозаменяемая по всему типоряду БЦ-512
• Срок изготовления от 75 рабочих дней с поставкой заводской документации

Циклон БЦ-512-Р-6-(12х12): применение в котельной

Для полноценной работы котельной с циклоном БЦ-512-Р-6-(12х12) рекомендуется следующее оборудование:

• Паровой котел КЕ-25-14С — котёл паропроизводительностью 25 т/ч с топкой ТЧЗМ
• Паровой котел ДКВр-20-13C — двухбарабанный котёл паропроизводительностью 20 т/ч
• Дымосос ДН-21-750 — крупный тяговый агрегат для производительности 400 000 м³/ч
• Вентилятор ВДН-15Х-1500 — дутьевой вентилятор для крупной угольной топки

Подбор циклона БЦ-512-Р-6-(12х12) под конкретную котельную выполняется по расходу газов после экономайзера, зольности применяемого угля и требуемой компоновке тракта. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс ТЭЦ без капитального ремонта аппарата. Стальные циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду БЦ-512 без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.
