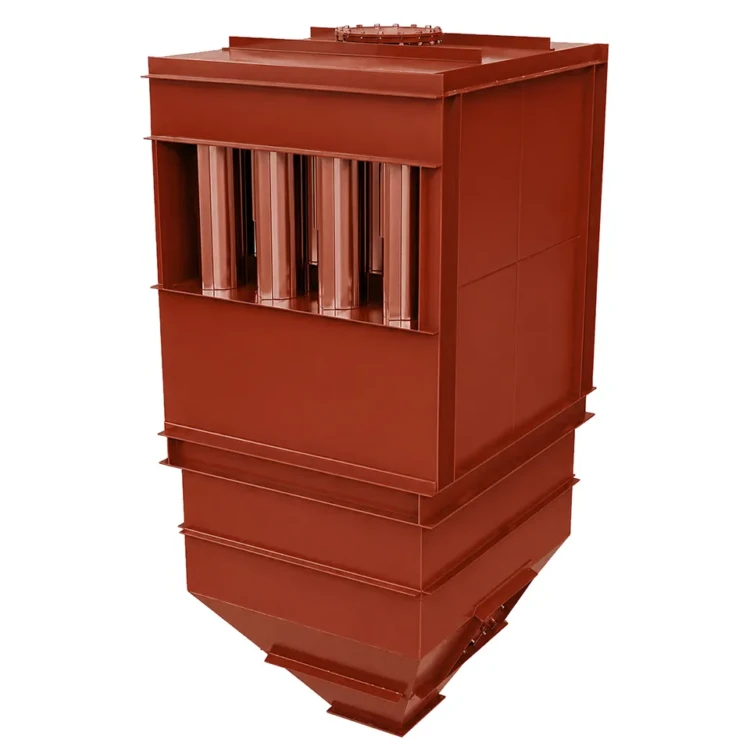

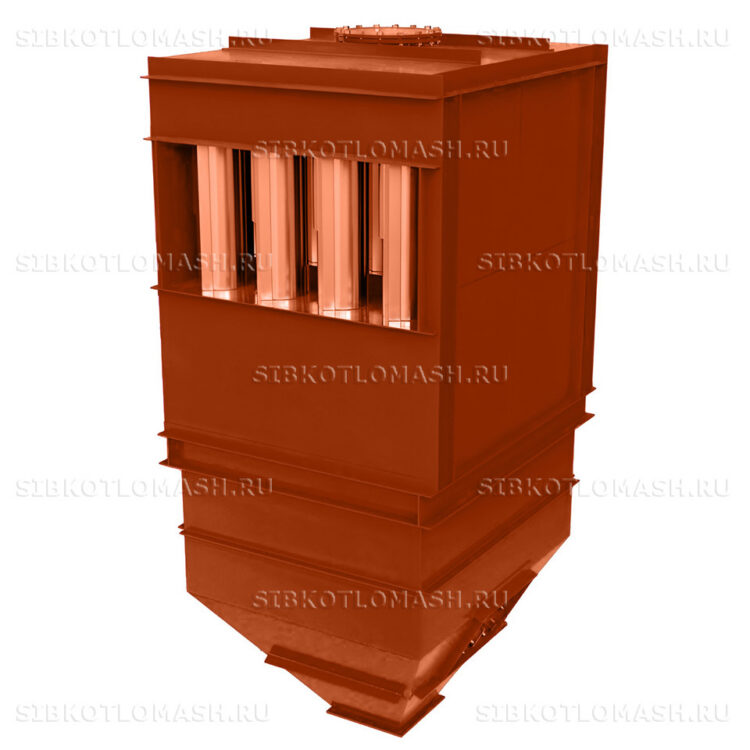

Циклон батарейный ЦБ-16

«Циклон батарейный ЦБ-16» — золоулавливающий аппарат на 16 циклонных элементах диаметром 245 мм для котельных с паровыми котлами 2,5 т/ч на каменном и буром угле. Производительность 6500–11 000 м³/ч, коэффициент очистки до 92 %, температура газов на входе до 300 °С.

Циклон батарейный ЦБ-16: назначение и область применения

Циклон батарейный ЦБ-16 предназначен для механической очистки дымовых газов от золы и неслипающейся пыли с размером частиц более 5 мкм. Аппарат входит в состав хвостовых поверхностей котельных установок промышленной и коммунальной энергетики и устанавливается между экономайзером и дымососом.

Основная область применения — котельные с паровыми котлами 2,5 т/ч серии ДКВр и КЕ при сжигании каменного и бурого угля. На каждый котёл устанавливается один циклон ЦБ-16 при работе котла на номинальной нагрузке либо два аппарата параллельно при пиковом расходе газов 11 000 м³/ч. Объекты установки — промышленные котельные машиностроительных заводов, городские районные котельные, школьные комплексы, заготовительные базы, фермерские хозяйства.

Конструкция и эксплуатационные параметры соответствуют общим требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон батарейный ЦБ-16: устройство и принцип работы

Циклон батарейный ЦБ-16 имеет конструкцию, отработанную в типоряду промышленных батарейных циклонов с тангенциальным завихрителем. Корпус аппарата разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов на входе, нижнюю — бункер сбора золы. В средней камере смонтированы 16 циклонных элементов диаметром 245 мм, каждый с собственным завихрителем винтового типа.

Принцип работы основан на инерционной сепарации золы во вращающемся потоке. Дымовые газы со скоростью 20–25 м/с тангенциально поступают в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают вниз в общий бункер. Очищенный газовый поток собирается в верхней камере и отводится в дымосос.

Номинальные параметры аппарата: производительность 6500–11 000 м³/ч, коэффициент очистки 80–92 %, расчётная температура газов на входе 300 °С, аэродинамическое сопротивление 50–65 мм вод. ст., допустимая запылённость поступающих газов до 600 г/м³, расчётное давление внутри 4 кПа. Габариты аппарата 1800×1325×3095 мм, масса 1670 кг.

Корпус и циклонные элементы выполнены из углеродистой стали с антикоррозионным покрытием. Аппарат отгружается транспортными блоками с заводской документацией и собирается на месте монтажа на закладные элементы фундаментной плиты или металлоконструкции.

Циклон батарейный ЦБ-16 устанавливается между котлом и дымососом и работает в комплексе с прямой или Z-образной обвязкой газоходов. Удаление золы из бункера производится периодически через шиберный затвор или в систему гидро-пневмозолоудаления. Для котельных с круглосуточным режимом работы рекомендуется проектная схема с непрерывной откачкой золы скребковым транспортёром.

Циклон батарейный ЦБ-16: преимущества

• Коэффициент очистки до 92 % — существенно выше, чем у одиночных циклонов и горизонтальных ЗУ
• Тангенциальный завихритель в каждом элементе обеспечивает стабильную сепарацию частиц от 5 мкм
• Допустимая запылённость до 600 г/м³ — работает с высокозольными бурыми углями без снижения ресурса
• Расчётная температура 300 °С с запасом по реальным условиям эксплуатации (250–280 °С)
• Низкое аэродинамическое сопротивление 50–65 мм вод. ст. при производительности 6500–11 000 м³/ч
• Унифицированные циклонные элементы — взаимозаменяемые по типоряду ЦБ, ремонт без замены корпуса
• Срок изготовления от 15 рабочих дней с момента подтверждения заказа

Циклон батарейный ЦБ-16: применение в котельной

Для полноценной работы котельной с циклоном батарейным ЦБ-16 рекомендуется следующее оборудование:

• Паровой котел ДКВр-2,5-13С — двухбарабанный котёл паропроизводительностью 2,5 т/ч
• Паровой котел КЕ-2,5-14С — котёл серии КЕ с топкой ПТЛ-РПК
• Дымосос ДН-9-1500 — тяговый агрегат под производительность 8000–11000 м³/ч
• Вентилятор ВДН-9-1000 — дутьевой вентилятор для угольной топки 2,5 т/ч

Подбор циклона батарейного ЦБ-16 под конкретную котельную выполняется по фактическому расходу газов и температуре после экономайзера. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.
