Солерастворитель 0,4-0,7

Солерастворитель 0,4-0,7 — аппарат реагентного хозяйства для приготовления раствора NaCl и удаления из него механических примесей перед регенерацией катионитных фильтров. Номинальная вместимость корпуса составляет 0,4 м³, условный диаметр — 700 мм. Модель рассчитана на рабочее давление до 0,6 МПа и температуру среды не выше 40 °С. Обработка раствора в отдельном сосуде позволяет организовать подготовку реагента как самостоятельную операцию водоподготовительной установки.

Корпус обозначается С-0,4-0,7 и соответствует каталожному чертежу 00.1133.048. Его размеры составляют 700×870×1750 мм в порядке «диаметр × ширина × высота», масса — 313 кг. При компоновке узла необходимо учитывать не только занимаемое корпусом место, но и расположение подводящих трубопроводов, возможность открытия крышки и доступ к точкам отбора проб. Эти условия особенно важны при установке оборудования в существующей котельной.

Солерастворитель 0,4-0,7: назначение и область применения

Солерастворитель 0,4-0,7 применяют в схемах, где требуется периодически готовить порцию солевого раствора для восстановления ионообменной загрузки. Во время рабочего цикла фильтр умягчает воду, а после исчерпания обменной ёмкости переводится на регенерацию. Подготовленный раствор подают по предусмотренной проектом линии. Потребность в соли зависит от количества и свойств катионита, состава исходной воды и принятого режима восстановления.

Вместимость 0,4 м³ равна 400 литрам объёма корпуса, но не определяет автоматически объём раствора, направляемого в фильтр за один цикл. Часть внутреннего пространства занимает фильтрующая загрузка; рабочие уровни и расход воды также задаются технологией. Поэтому при выборе аппарата проверяют расчётную дозу реагента и возможность приготовить её за время, отведённое графиком работы установки.

Для сварных стальных сосудов общие требования приведены в ГОСТ 34347-2017. Конкретное исполнение оформляют по согласованной конструкторской документации. Применяемые материалы, защиту внутренних поверхностей, состав арматуры и параметры испытаний проверяют по паспорту изделия, а не по данным внешне похожего аппарата.

Солерастворитель 0,4-0,7: устройство и принцип работы

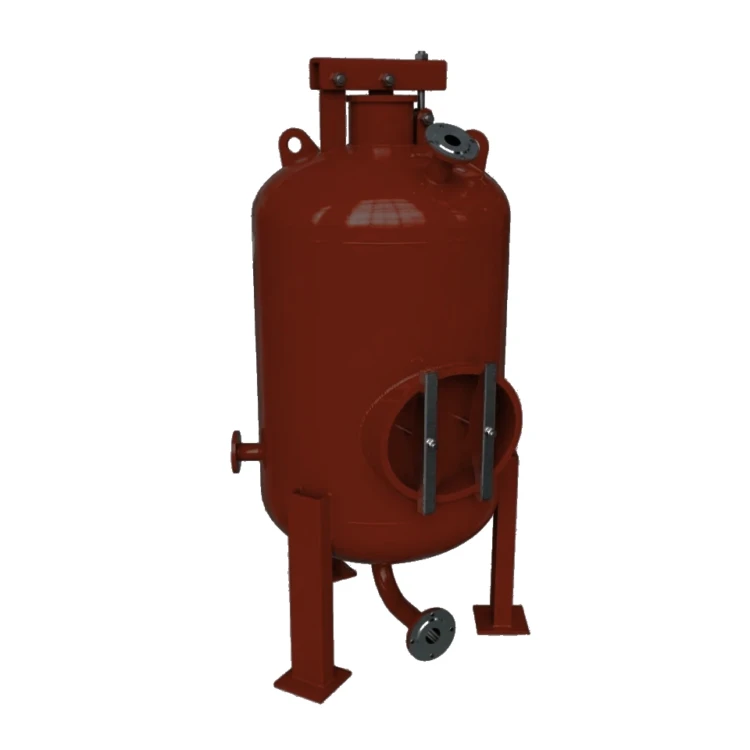

Основа аппарата — стальной цилиндрический корпус с эллиптическими днищами. Верхнее загрузочное устройство обеспечивает доступ для внесения соли и обслуживания загрузки. В нижней части расположено дренажное устройство, связанное с трубопроводами отвода раствора и промывки. Сосуд устанавливают вертикально на опорах; обвязка соединяет его с источником воды, регенерируемым фильтром и дренажной системой.

Солерастворитель 0,4-0,7 последовательно выполняет растворение реагента, осветление и выдачу раствора. Вода проходит через соль, а затем через подготовленный фильтрующий слой, который задерживает нерастворимые включения. Для такой загрузки применяют кварц или антрацит в соответствии с эксплуатационной документацией. Состояние выходящего раствора контролируют в предусмотренной пробоотборной точке, чтобы согласовать окончание приготовления с переключением фильтра на регенерацию.

Накопившиеся в слое загрязнения удаляют при промывке потоком снизу вверх. Интенсивность подбирают так, чтобы удалялись примеси, а рабочая загрузка оставалась в аппарате. Продолжительность промывки зависит от её состояния и качества используемой соли. При плановом обслуживании осматривают внутренние поверхности, дренаж, уплотнения и запорную арматуру; необходимость замены материала определяют по результатам осмотра и рабочему регламенту.

Солерастворитель 0,4-0,7: преимущества

• Приготовление реагента и его очистка объединены в одном аппарате, что упрощает организацию отдельной линии регенерации.
• Порционный режим позволяет привязать подготовку раствора к расписанию работы ионообменных фильтров.
• Верхний загрузочный люк обеспечивает доступ к внутреннему пространству для внесения реагента и планового обслуживания.
• Промывка фильтрующего слоя помогает поддерживать качество раствора при накоплении механических примесей.
• Выделенные присоединения для воды, раствора и дренажа позволяют увязать аппарат с принятой технологической схемой.

Солерастворитель 0,4-0,7: применение в котельной

Солерастворитель 0,4-0,7 удобно рассматривать на стадии компоновки реагентного узла вместе с оборудованием умягчения. При высоте корпуса 1750 мм проектировщик отдельно предусматривает пространство над крышкой и проходы со стороны вентилей. Монтажная нагрузка включает массу корпуса 313 кг, содержимое аппарата и нагрузку от присоединений; по одной каталожной массе фундамент не рассчитывают.

В качестве исходных позиций для обсуждения схемы можно использовать следующее оборудование каталога. Его окончательный подбор выполняют по водному балансу, объёму ионита и расходу соли на регенерацию:

• Водоподготовительная установка ВПУ-3.0 — подготовка воды.
• Фильтр ФИПа I 1.0-0.6 — ступень ионного обмена.

При оформлении заявки на Солерастворитель 0,4-0,7 в КЗ «Сибкотломаш» приложите схему трубопроводов, параметры фильтра и условия размещения. Для замены существующего корпуса укажите чертёж 00.1133.048 и фактические присоединительные размеры. Согласование этих данных до изготовления помогает сохранить доступность обслуживания, определить исполнение арматуры и включить новый аппарат в действующий график регенерации без необоснованного изменения режима всей водоподготовки.
