Солерастворитель 1,0-1,0

Солерастворитель 1,0-1,0, альтернативное обозначение С-1,0-1,0, предназначен для приготовления и осветления регенерационного раствора поваренной соли в промышленных системах водоподготовки. При намерении солерастворитель 1,0-1,0 купить для действующей или проектируемой установки необходимо сопоставить его вместимость 1,0 м³ с расходом реагента на регенерацию натрий-катионитных фильтров. Аппарат рассчитан на рабочее давление до 0,6 МПа, температуру раствора NaCl не выше 40 °С и имеет условный диаметр 1000 мм. Раствор, приготовленный в корпусе, подается к ионообменному фильтру и восстанавливает рабочую обменную емкость катионита после цикла умягчения воды.

В маркировке С-1,0-1,0 первое значение соответствует номинальной вместимости корпуса 1,0 м³, второе — условному диаметру около 1,0 м. Габаритные размеры исполнения составляют 1000х1135х2048 мм, масса — 468 кг. Это наиболее вместительная из трех представленных моделей и применяется там, где требуется приготовление увеличенной порции регенерационного раствора либо обслуживание фильтров с большим расчетным расходом соли. Номинальный объем сам по себе не определяет совместимость с конкретным фильтром: проектировщик должен проверить концентрацию раствора, объем одной регенерации, продолжительность операций, доступную площадь, отметки присоединения и возможность безопасной загрузки реагента.

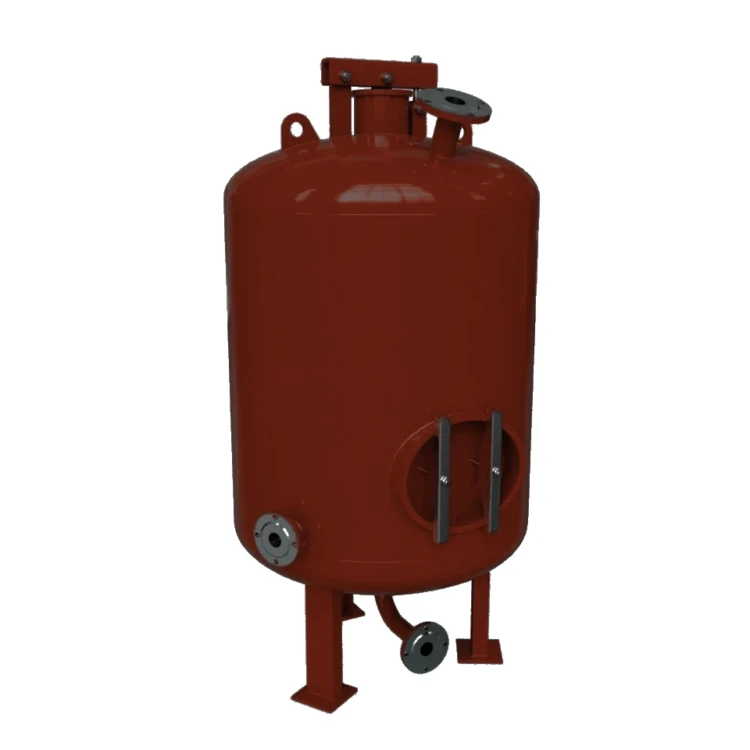

Солерастворитель представляет собой вертикальный цилиндрический сосуд сварной конструкции. Корпус образован стальной обечайкой и двумя эллиптическими днищами, а устойчивость обеспечивают три опоры для крепления к фундаменту. На верхнем днище располагается загрузочное устройство с крышкой. Внутри устанавливаются дренажная тарелка и элементы распределения потоков, над которыми размещается фильтрующий слой. Технологические патрубки предназначены для подачи воды на растворение и промывку, отвода готового раствора, дренажа, выпуска воздуха и гидровыгрузки материала. В зависимости от согласованной поставки аппарат оснащается фронтом трубопроводов, вентилями, трехходовым краном, манометром и устройством отбора проб.

Перед приготовлением раствора внутреннюю загрузку, обычно состоящую из слоев кварца или антрацита, отмывают восходящим потоком воды. Затем корпус частично освобождают от воды и загружают расчетной порцией технической соли. При подаче воды под давлением не выше 0,6 МПа соль растворяется, а образовавшийся раствор проходит через фильтрующий материал. Этот слой задерживает механические примеси и обеспечивает осветление среды перед ее направлением в натрий-катионитный фильтр. В технологической схеме между солерастворителем и фильтром может быть предусмотрена емкость хранения раствора. Окончание растворения проверяют отбором пробы; ориентировочная продолжительность вымывания реагента составляет 10–15 минут.

Работа С-1,0-1,0 организуется отдельными операциями: загрузкой соли, растворением, выдачей раствора и промывкой. До открытия линии на фильтр из корпуса удаляют воздух и проверяют установленный режим арматуры. После выдачи раствора фильтрующую загрузку промывают снизу вверх. При большом объеме корпуса особенно важно исключить неравномерное распределение потока, загрязнение дренажной системы и слеживание материала. Качество технической соли влияет на продолжительность цикла и результат регенерации; избыток примесей кальция и магния способен уменьшить восстановление обменной емкости катионита. Порядок переключения вентилей, допустимые скорости потоков и критерии окончания промывки принимают по паспорту аппарата и технологическому регламенту установки.

Для монтажа аппарата массой 468 кг предусматривают рассчитанный фундамент и средства безопасного перемещения. Солерастворитель устанавливают строго вертикально, закрепляют опорами и присоединяют к трубопроводам без передачи недопустимых нагрузок на штуцеры. Высота 2048 мм и ширина 1135 мм требуют проверки дверных проемов, маршрута транспортирования и свободной зоны над загрузочным устройством. Персоналу оставляют доступ к манометру, арматуре, пробоотборнику и патрубку гидровыгрузки. После сборки систему проверяют на герметичность и испытывают по паспорту изготовленного аппарата. Пробное давление, последовательность заполнения и продолжительность выдержки нельзя переносить из документации другого завода или иной модификации.

Во время эксплуатации контролируют состояние корпуса, сварных соединений, опор, крышки загрузочного устройства, запорной арматуры и показания манометра. Фильтрующий материал промывают по мере накопления загрязнений, а верхний слой при необходимости пополняют. Плановая ревизия один-два раза в год предусматривает остановку, сброс давления, отключение трубопроводов, гидровыгрузку кварца или антрацита, очистку внутренних поверхностей и осмотр дренажной тарелки. Обнаруженные коррозионные повреждения оценивает ответственная организация до продолжения эксплуатации. После обслуживания корпус вновь заполняют подготовленным материалом и выполняют его отмывку. При длительном простое аппарат осушают и консервируют способом, установленным руководством по эксплуатации.

Комплект поставки солерастворителя 1,0-1,0 согласовывается с учетом параметров конкретной водоподготовительной установки. Основная конструкция включает корпус с эллиптическими днищами, опоры, загрузочное устройство, внутренний дренаж и технологические патрубки. Необходимость поставки трубопроводной обвязки, вентилей, манометра, пробоотборного устройства, фильтрующего материала, ответных фланцев, прокладок и крепежа указывают в спецификации. Для точного заказа заказчик передает модель фильтра, расход и концентрацию регенерационного раствора, рабочие параметры, требования к материалу и антикоррозионной защите, план расположения штуцеров и условия доставки. КЗ «Сибкотломаш» использует эти сведения для уточнения исполнения, присоединительных размеров, заводской комплектности, цены и срока изготовления оборудования.
