Охладитель выпара атмосферный ОВА-2

Охладитель выпара атмосферный ОВА-2 — кожухотрубный теплообменник, предназначенный для конденсации парогазовой смеси (выпара), отводимой из колонки атмосферного деаэратора, с возвратом тёплого конденсата в тракт питательной воды и улавливанием тепла, ранее выбрасываемого в атмосферу. Поверхность теплообмена аппарата составляет 2 м², применяется с атмосферными деаэраторами производительностью от 5 до 50 т/ч.

Охладитель выпара атмосферный ОВА-2: назначение и область применения

Охладитель выпара атмосферный ОВА-2 закрывает потребности промышленных и отопительных котельных, работающих по схеме термической деаэрации питательной воды. Аппарат устанавливается в верхней части деаэрационной колонки и решает сразу две задачи: удерживает тепловые потери выпара (10–25 кг/ч пара на каждую тонну деаэрируемой воды) и возвращает дистиллят надлежащей чистоты обратно в схему водоподготовки.

Изделие проектируется и поставляется в составе деаэрационных установок типа ДА согласно ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля». Корпус и трубная система рассчитаны на длительную эксплуатацию при контакте с насыщенным паром температурой 104,2 °C и подогреваемой химочищенной водой 40–80 °C.

Применяется на ТЭЦ малой мощности, котельных промпредприятий, объектах ЖКХ, котельных пищевых и перерабатывающих производств — везде, где термическая деаэрация ведётся в атмосферном режиме без контактных колонн избыточного давления. Типоразмер ОВА-2 рассчитан на расход выпара, характерный для деаэраторов производительностью 5 т/ч, и при правильном подборе расхода охлаждающей воды снижает выброс пара в атмосферу до значений, отвечающих нормам тепловой эффективности котельных.

Охладитель выпара атмосферный ОВА-2: устройство и принцип работы

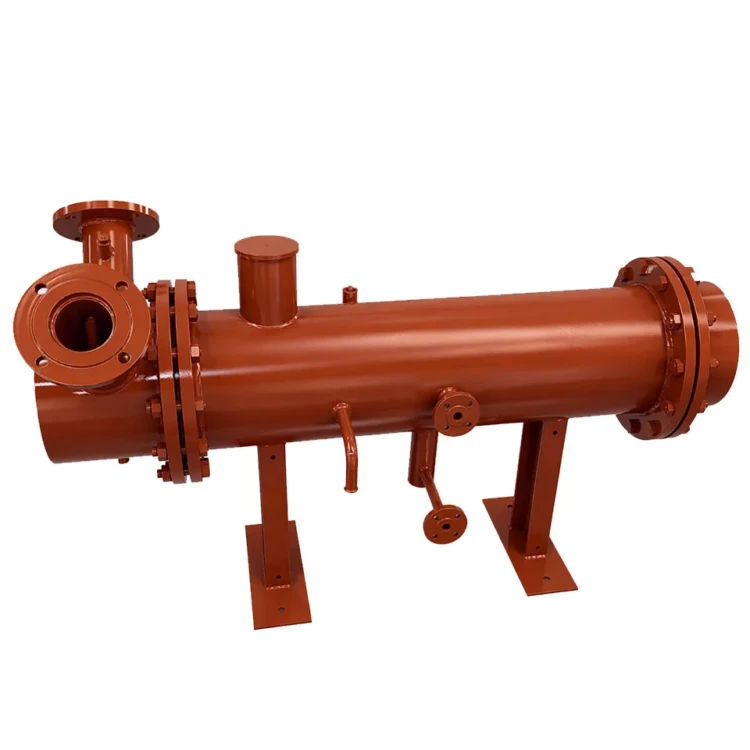

Охладитель выпара атмосферный ОВА-2 имеет конструкцию, отработанную десятилетиями серийного выпуска: горизонтальный цилиндрический корпус диаметром 325 мм, четырёхходовая трубная система из 48 теплообменных трубок диаметром 16 мм с толщиной стенки 0,8–1 мм и длиной трубного пучка 1000 мм, передняя и задняя водяные камеры с плоскими днищами, патрубки входа выпара и выхода конденсата, две неподвижные опоры под крепление к раме деаэратора.

Трубный пучок выполняется из латуни марок Л63 или Л68 — для штатных сетевых сред с допустимой жёсткостью, либо из нержавеющей стали 08Х18Н10 или 12Х18Н10Т — для химочищенной воды с повышенной агрессивностью или для контуров с особыми требованиями коррозионной стойкости. Прокладочный комплект, болты и гайки поставляются вместе с изделием.

Принцип работы кожухотрубный, с раздельными контурами. Химочищенная вода подаётся в передний водяной коллектор с температурой 40–50 °C, четырьмя ходами проходит по трубкам и нагревается до 80 °C, после чего поступает в деаэрационную колонку. Парогазовая смесь из колонки с температурой 104,2 °C поднимается в межтрубное пространство, где пар практически полностью конденсируется на холодной поверхности трубок. Конденсат самотёком возвращается в бак-аккумулятор, а несконденсированные газы (CO₂, O₂) отводятся через выхлопной патрубок в атмосферу.

Рабочее давление в трубной системе составляет 0,5 МПа, в корпусе 0,12 МПа — режим, соответствующий требованиям атмосферных деаэраторов ДА. Изготовление выполняется по ОСТ 26-291-94 для сосудов и аппаратов сварных стальных и ТУ 3113-004-28903910-2014.

Охладитель выпара атмосферный ОВА-2: преимущества

• Утилизация теплоты выпара и сокращение потерь свежего пара, расходуемого на деаэрацию питательной воды
• Возврат чистого конденсата в тракт водоподготовки без дополнительной обработки
• Кожухотрубная схема с плавающей головкой — компенсация температурных деформаций без напряжений в трубных решётках
• Выбор материала трубного пучка под качество подаваемой воды: латунь для штатных сред, нержавеющая сталь для агрессивных
• Компактные габариты 1150×516×580 мм и масса 229 кг — установка в существующих помещениях без капитальных переделок
• Унификация с серийными атмосферными деаэраторами ДА-5/2 и колонками КДА — единый эксплуатационный регламент
• Длительный срок безремонтной службы при выполнении графика регенерации катионитовых фильтров перед деаэратором

Охладитель выпара атмосферный ОВА-2: применение в котельной

Охладитель выпара атмосферный ОВА-2 работает в составе атмосферной деаэрационной установки. Для полноценной работы котельной с этим аппаратом рекомендуется следующее оборудование:

• Деаэратор атмосферный ДА-5/2 — основная деаэрационная установка 5 т/ч
• Колонка деаэрационная КДА-5 — двухступенчатая дегазация питательной воды
• Гидрозатвор — защита от опрокидывания уровня и роста давления
• Установка ВПУ-1.0 — Na-катионитовое умягчение воды перед деаэрацией
• Паровой котел КЕ-2,5-14С — потребитель деаэрированной питательной воды
• Паровой котел ДКВр-2,5-13С — альтернативный потребитель малой мощности

Состав и стоимость уточняйте при оформлении заказа.
