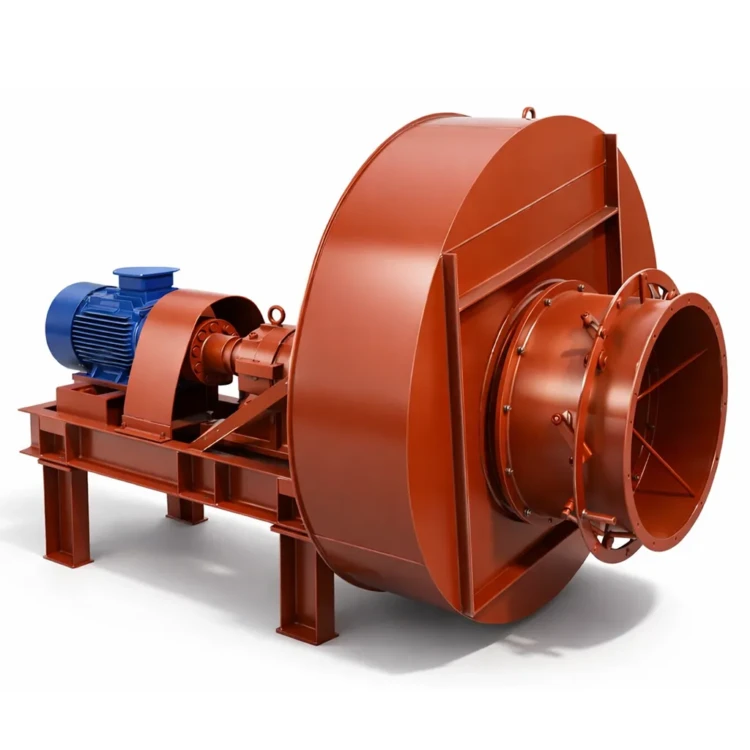

Вентилятор ВДН-9Х-1500

«Вентилятор ВДН-9Х-1500» — высокооборотный центробежный дутьевой вентилятор с отдельным подшипниковым блоком и приводом через упругую муфту от четырёхполюсного электродвигателя 4А160М4 мощностью 18,5 кВт, развивающий повышенный напор 283 даПа при производительности 14 900 м³/ч.

Вентилятор ВДН-9Х-1500: назначение и область применения

Машина с диаметром колеса 0,9 м и быстроходной частотой 1500 об/мин закрывает потребность дутья котлов паропроизводительностью 10–16 т/ч в исполнении с раздельным подшипниковым блоком. Вентилятор ВДН-9Х-1500 применяется в крупных промышленных и районных котельных с уравновешенной тягой, где требуется напор более 250 даПа для преодоления сопротивления многосекционных воздухоподогревателей и развитой воздушной обвязки, а также сохраняется ремонтопригодность с возможностью раздельной замены двигателя и подшипниковой части.

В отличие от прямоприводного исполнения, машина с буквой «Х» позволяет применять двигатели разных производителей (4А, АИР, 5А) без переделки корпуса. Подшипниковый блок изолирует двигатель от теплового воздействия дымовых газов при работе в режиме дымососа на температурах до 200 °С. Удвоенный напор 283 даПа против 125 даПа у тихоходной модификации позволяет включить в воздушный тракт калорифер подогрева приточного воздуха.

Параметры машины соответствуют требованиям ГОСТ 10616-90 «Вентиляторы радиальные и осевые. Размеры и параметры» по аэродинамической схеме, классам точности балансировки и присоединительным размерам.

Вентилятор ВДН-9Х-1500: устройство и принцип работы

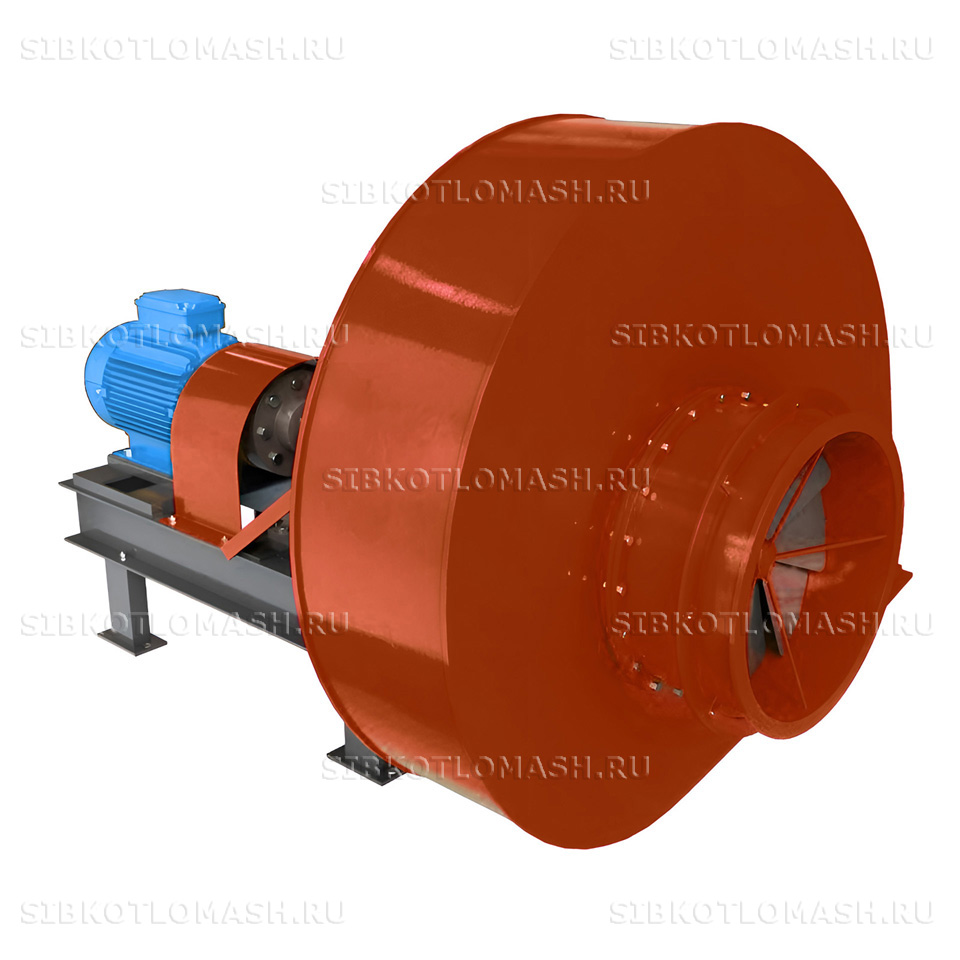

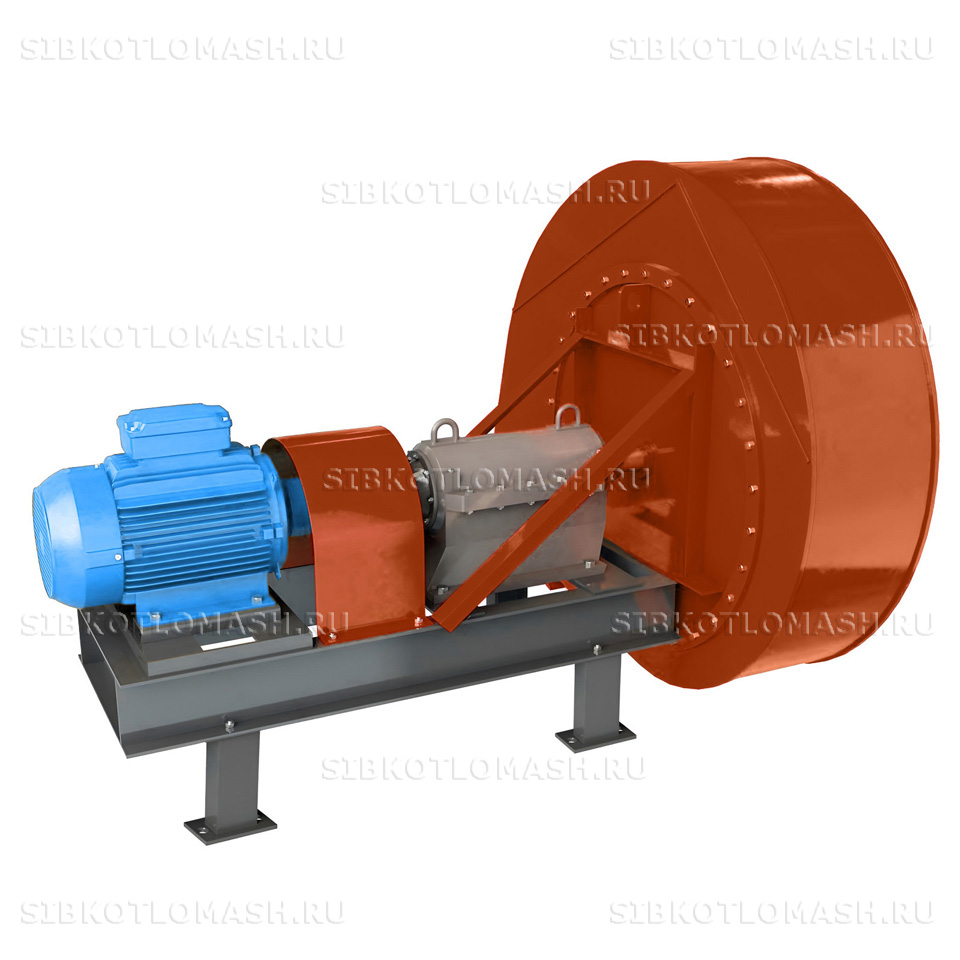

Вентилятор ВДН-9Х-1500 имеет конструкцию из спирального сварного корпуса из листовой стали Ст3, лопаточного колеса диаметром 0,9 м с 16 назад загнутыми лопатками, осевого направляющего аппарата на всасывании и подшипникового блока на собственных подшипниках качения с упругой муфтой к двигателю 4А160М4. Подшипниковый блок включает вал из стали 45, два радиальных подшипника качения в чугунном корпусе с лабиринтным уплотнением и пластичную смазку.

Воздух поступает в осевой коллектор увеличенного сечения, проходит лопатки направляющего аппарата с регулируемым углом установки и попадает на лопаточное колесо. Под действием центробежных сил поток отбрасывается к спиральному кожуху и направляется в нагнетательный патрубок прямоугольного сечения. Назад загнутая форма лопаток обеспечивает «непрерывную» аэродинамическую характеристику и устойчивую работу при колебаниях нагрузки котла от 60 до 110 % номинала.

Регулирование производительности выполняется поворотом лопаток направляющего аппарата без останова машины и без изменения частоты вращения. Для машин с двигателем мощностью более 15 кВт возможно сочетание с частотным преобразователем — экономия 20–30 % электроэнергии при работе на пониженных нагрузках. Корпус и лопаточное колесо изготавливаются из углеродистой стали Ст3; подшипниковый блок проходит заводскую балансировку в сборе с колесом по классу точности G6,3 ГОСТ ИСО 1940-1.

Электродвигатель 4А160М4 серии 4А с установленной мощностью 18,5 кВт работает в продолжительном режиме S1; четырёхполюсная конструкция обеспечивает синхронную частоту 1500 об/мин при сетевой 50 Гц. Замена двигателя при выходе из строя выполняется отдельно от подшипникового блока — это сокращает время простоя котельной до 4–6 часов вместо суток при ремонте прямоприводной машины.

Вентилятор ВДН-9Х-1500: преимущества

• Удвоенный напор 283 даПа против 125 даПа у тихоходной версии 1000 об/мин — преодоление сопротивления развитых систем подогрева воздуха
• Раздельный подшипниковый блок с собственными подшипниками качения — раздельная замена двигателя и вала без демонтажа корпуса машины
• Возможность замены двигателя на серию 4А, АИР или 5А без переделки корпуса вентилятора — гибкость при ремонте
• Изоляция подшипникового узла двигателя от теплового воздействия — повышенный ресурс при работе в режиме дымососа
• Сочетание с частотным преобразователем для экономии 20–30 % электроэнергии на пониженных нагрузках
• Возможность работы как дымосос при температуре среды до 200 °С — гибкость компоновки тягодутьевой схемы
• Унифицированные присоединительные размеры по ГОСТ 10616-90 — замена машин других производителей без переделки воздуховодов

Вентилятор ВДН-9Х-1500: применение в котельной

Для сбалансированной тягодутьевой схемы котельной с Вентилятор ВДН-9Х-1500 рекомендуется следующее оборудование:

• Дымосос ДН-9-1500 — парный по диаметру колеса и частоте вращения дымосос для уравновешенной тяги
• Паровой котел ДЕ-16-14 ГМ-О — газомазутный котёл 16 т/ч, типовой потребитель данной машины с подогревом воздуха
• Паровой котел ДЕ-10-14 ГМ-О — котёл 10 т/ч на пониженных и средних нагрузках с запасом по дутью
• Паровой котел ДКВр-10-13С — двухбарабанный котёл 10 т/ч с механической топкой ПТЛ-РПК
• Паровой котел КЕ-10-14С — слоевой котёл 10 т/ч с цепной решёткой ТЛЗМ

Состав и стоимость уточняйте при оформлении заказа.
