Циклон ЦН-15-900х6СП

Циклон ЦН-15-900х6СП — групповой циклонный пылеуловитель серии НИИОГаз ЦН-15 в исполнении СП (Стандартный Прямоточный): шесть циклонных элементов диаметром 900 мм, установленных в матрице 2×3 на общей опорной раме и объединённых общим входным коллектором, общим спиральным выхлопным коллектором и общим пылесборным бункером. Аппарат предназначен для сухой инерционной очистки больших объёмов технологических газов и аспирационного воздуха от частиц пыли крупнее 10 мкм. Применяется в составе котельных установок совместно с золоуловителем ЗУ-1 и аспирационных систем с расходом газа 34–55 тыс. м³/ч. Изготавливается на КЗ «Сибкотломаш», г. Бийск.

Суммарная производительность Циклон ЦН-15-900х6СП — от 34 300 до 54 900 м³/ч при входной скорости газа 2,5–4,0 м/с. Площадь поперечного сечения шести элементов — 3,817 м². Коэффициент гидравлического сопротивления — 147. Максимально допустимое давление — 500 кгс/м², температура очищаемого газа — до 400 °С. Степень очистки от частиц крупнее 10 мкм — 80–95 %. Габариты в сборе: 2860×2950×7760 мм, масса — около 5430 кг.

Циклон ЦН-15-900х6СП: назначение и область применения

Циклон ЦН-15-900х6СП ориентирован на установки газоочистки большой производительности с расходом газа 34–55 тыс. м³/ч. Типичные объекты — котельные тепловой мощностью 18–30 МВт на каменном и буром угле, торфе и древесных отходах, аспирационные системы крупных деревообрабатывающих и мебельных комбинатов, технологические газоходы асфальтобетонных заводов высокой производительности, газоочистка после сушильных барабанов и печей дожига, системы пылеотделения крупных мукомольных, элеваторных и комбикормовых производств.

Эксплуатация Циклон ЦН-15-900х6СП допускается при температуре газа до 400 °С, что позволяет включать аппарат в горячий газоход непосредственно после топки или конвективной шахты котла без предварительного охлаждения газа. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69: возможен монтаж в неотапливаемых помещениях и на открытых площадках. При повышенных требованиях к остаточной запылённости газа аппарат включается как первая ступень предварительной очистки перед батарейными циклонами и рукавными фильтрами, например в связке с батарейным циклоном ЦБ-16.

Циклон ЦН-15-900х6СП: устройство и принцип работы

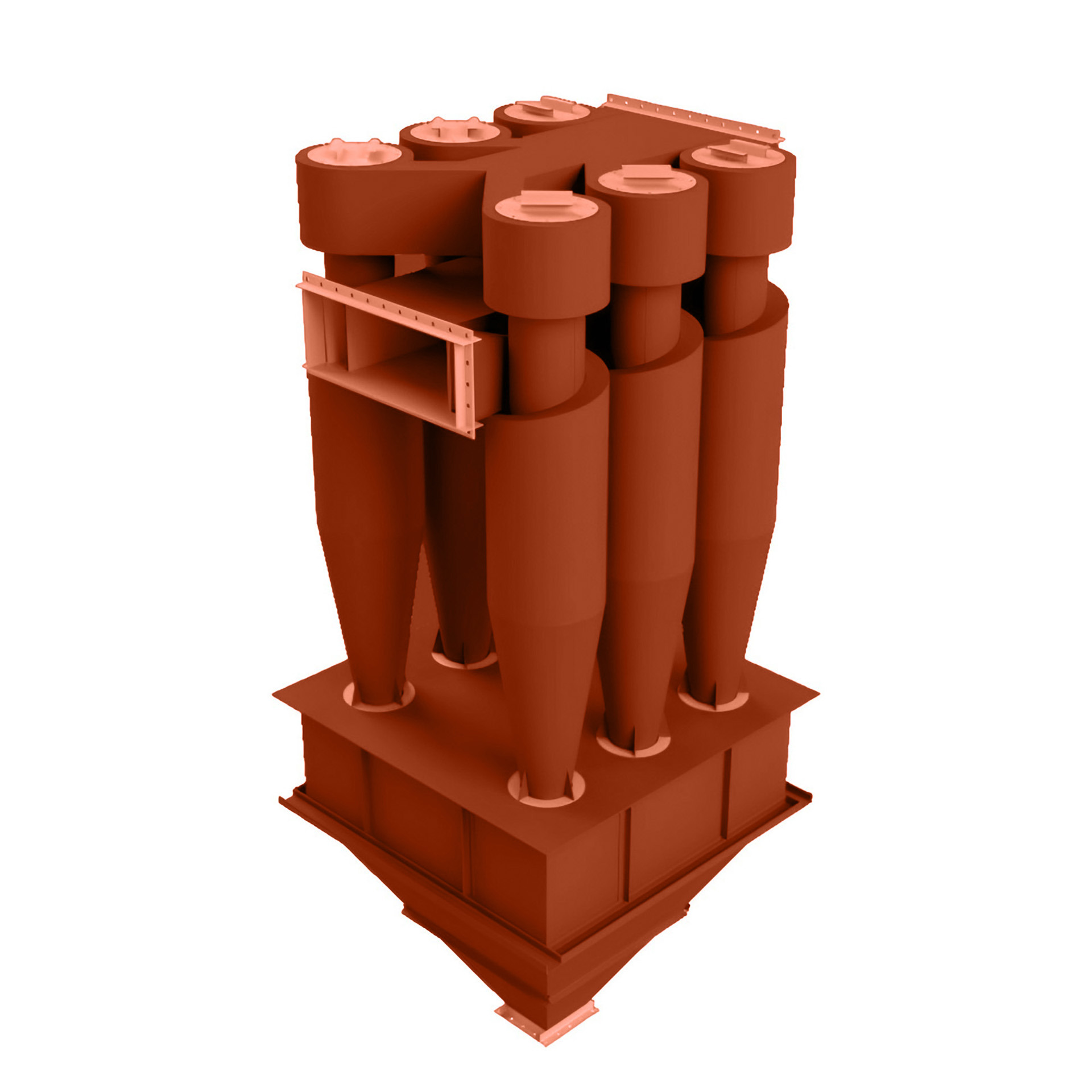

Циклон ЦН-15-900х6СП конструктивно представляет собой шесть циклонных элементов диаметром 900 мм, установленных в матрице 2×3 на общей опорной раме. Элементы объединены через общий входной коллектор, общий спиральный выхлопной коллектор и общий пылесборный бункер. Исполнение СП с групповым спиральным выхлопом обеспечивает компактный единый газовый выход и снижает гидравлические потери в коллекторе по сравнению с раздельным отводом газа от каждого элемента — это особенно ощутимо при шести параллельных потоках.

Каждый из шести циклонных элементов работает по принципу инерционного центробежного разделения: запылённый газ поступает по тангенциальному входному патрубку с углом наклона 15° к горизонту, формирует вращательный поток и под действием центробежных сил отбрасывает частицы пыли к стенкам корпуса. Пыль ссыпается по конической части в общий пылесборный бункер. Очищенный газ выводится через центральные выхлопные трубы и сводится в спиральном коллекторе. Параллельная работа шести элементов в шесть раз увеличивает пропускную способность по сравнению с одиночным ЦН-15-900х1УП при сохранении удельной эффективности сепарации.

Циклон ЦН-15-900х6СП: преимущества

Главное преимущество групповой компоновки 6×900 мм Циклон ЦН-15-900х6СП — шестикратное увеличение производительности без увеличения диаметра отдельного циклона: эффективность сепарации сильно зависит от диаметра элемента, поэтому D=900 мм обеспечивает стабильно высокий процент улавливания на всём диапазоне нагрузок. Спиральный выхлопной коллектор СП-исполнения объединяет потоки от шести элементов в единый газоход на выходе, что упрощает обвязку с дымососом и снижает суммарные гидравлические потери.

Аппарат не имеет движущихся частей, не требует подвода энергии и расходных материалов. Объединение шести циклонов на общей раме и общем бункере значительно упрощает компоновку газохода, обвязку и обслуживание: вместо шести отдельных вводов и шести выгрузных узлов — единый вход, единый выхлоп и единая точка сбора пыли. Циклон ЦН-15-900х6СП сохраняет паспортную эффективность при колебаниях расхода газа в диапазоне 50–110 % от номинала, допускает работу с абразивной и слабоагрессивной пылью при выборе соответствующего материала корпуса. Срок службы — не менее 10 лет.

Циклон ЦН-15-900х6СП: комплектация и поставка

Циклон ЦН-15-900х6СП поставляется укрупнёнными узлами по согласованию с заказчиком — рама с элементами, бункер с затвором и коллекторы отгружаются отдельно для удобства транспортировки и монтажа. В состав поставки входят: шесть циклонных элементов, входной коллектор, спиральный выхлопной коллектор, общий пылесборный бункер с затвором, опорную раму, лестничные площадки и переходные мостики обслуживания, крепёжный комплект. Транспортировка автомобильным и железнодорожным транспортом, при поставке в сборе требует согласования негабарита.

Срок изготовления — от 10 рабочих дней с момента заключения договора и согласования опросного листа. Каждый циклонный элемент проходит индивидуальный контроль геометрии и качества сварных швов; аппарат в сборе — испытание на герметичность. К поставке прилагается паспорт, инструкция по монтажу и эксплуатации, сертификат соответствия. Циклон ЦН-15-900х6СП и другие аппараты серии ЦН-15 КЗ «Сибкотломаш», г. Бийск, могут поставляться с антикоррозионным покрытием, тепловой изоляцией, виброопорами и индивидуальной адаптацией под параметры газового тракта.

Подбор и установка циклона ЦН-15-900х6СП

Монтаж ведётся краном за штатные строповочные элементы; масса 5430 кг и габариты 2860×2950×7760 мм позволяют перевозку обычным автотранспортом. Дымосос подбирается с учётом коэффициента гидравлического сопротивления циклона (147) и остального тракта. Все фланцевые стыки уплотняются термостойким материалом.
