Циклон ЦН-15-800х8СП

Циклон ЦН-15-800х8СП — групповой циклонный пылеуловитель серии НИИОГаз ЦН-15 в исполнении СП (Стандартный Прямоточный): восемь циклонных элементов диаметром 800 мм, установленных в матрице 2×4 на общей опорной раме и объединённых общим входным коллектором, общим спиральным выхлопным коллектором и общим пылесборным бункером. Аппарат предназначен для сухой инерционной очистки больших объёмов технологических газов и аспирационного воздуха от частиц пыли крупнее 10 мкм. Применяется в составе крупных котельных установок и аспирационных систем с расходом газа 36–58 тыс. м³/ч. Изготавливается на заводе «Сибкотломаш» в г. Бийск.

Суммарная производительность Циклон ЦН-15-800х8СП — от 36 192 до 57 904 м³/ч при входной скорости газа 2,5–4,0 м/с. Площадь поперечного сечения восьми элементов — 4,0212 м². Коэффициент гидравлического сопротивления — 147. Максимально допустимое давление — 500 кгс/м², температура очищаемого газа — до 400 °С. Степень очистки от частиц крупнее 10 мкм — 80–95 %. Габариты в сборе: 5570×5570×8930 мм, масса — около 5796 кг.

Циклон ЦН-15-800х8СП: назначение и область применения

Циклон ЦН-15-800х8СП ориентирован на установки газоочистки большой производительности с расходом газа 36–58 тыс. м³/ч. Типичные объекты — котельные тепловой мощностью 20–32 МВт на каменном и буром угле, торфе и древесных отходах, аспирационные системы крупных промышленных предприятий, технологические газоходы асфальтобетонных заводов высокой производительности, газоочистка после сушильных барабанов и печей дожига, системы пылеотделения крупных мукомольных, элеваторных и комбикормовых производств.

Эксплуатация Циклон ЦН-15-800х8СП допускается при температуре газа до 400 °С, что позволяет включать аппарат в горячий газоход непосредственно после топки или конвективной шахты котла. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69: возможен монтаж в неотапливаемых помещениях и на открытых площадках в умеренном и холодном климате. При повышенных требованиях к остаточной запылённости газа аппарат включается как первая ступень предварительной очистки перед батарейными циклонами и рукавными фильтрами, например в связке с батарейным циклоном ЦБ-16.

Циклон ЦН-15-800х8СП: устройство и принцип работы

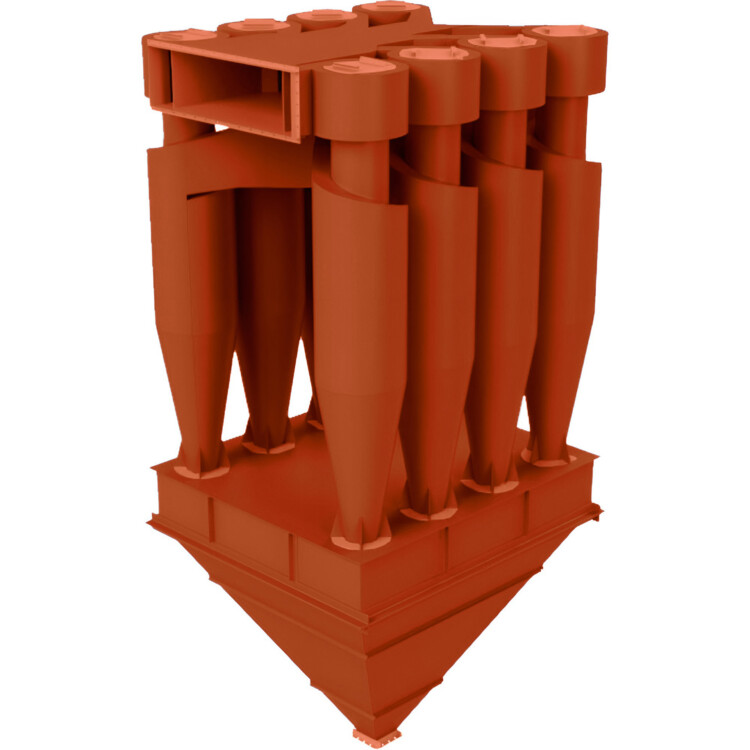

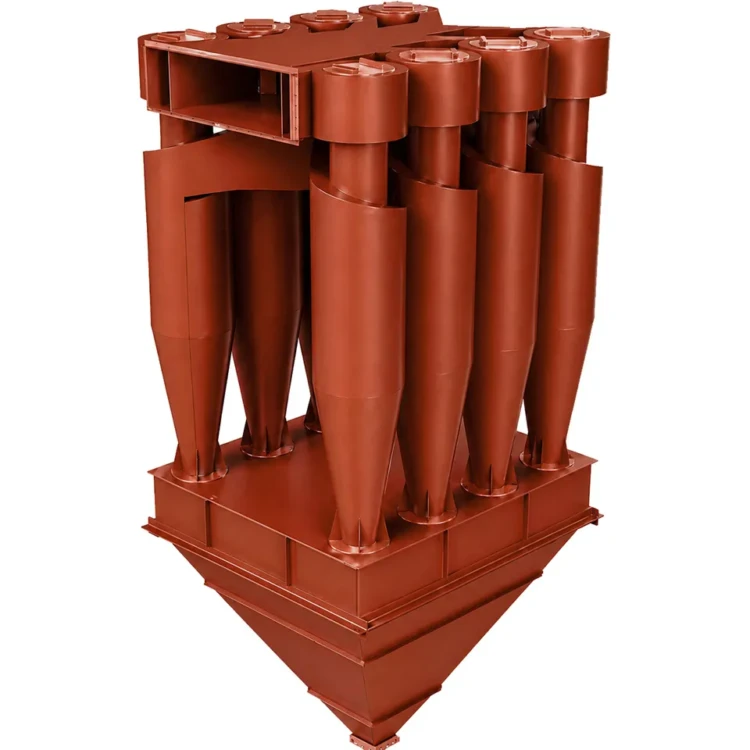

Циклон ЦН-15-800х8СП конструктивно представляет собой восемь циклонных элементов диаметром 800 мм, установленных в матрице 2×4 на общей опорной раме. Элементы объединены через общий входной коллектор, общий спиральный выхлопной коллектор и общий пылесборный бункер. Исполнение СП с групповым спиральным выхлопом обеспечивает компактный единый газовый выход и снижает гидравлические потери в коллекторе по сравнению с раздельным отводом газа от каждого элемента — это особенно ощутимо при восьми параллельных потоках.

Каждый из восьми циклонных элементов работает по принципу инерционного центробежного разделения: запылённый газ поступает по тангенциальному входному патрубку с углом наклона 15° к горизонту, формирует вращательный поток и под действием центробежных сил отбрасывает частицы пыли к стенкам корпуса. Пыль ссыпается по конической части в общий пылесборный бункер. Очищенный газ выводится через центральные выхлопные трубы и сводится в спиральном коллекторе. Параллельная работа восьми элементов в восемь раз увеличивает пропускную способность по сравнению с одиночным ЦН-15-800х1УП при сохранении удельной эффективности сепарации.

Циклон ЦН-15-800х8СП: преимущества

Главное преимущество групповой компоновки 8×800 мм Циклон ЦН-15-800х8СП — восьмикратное увеличение производительности без увеличения диаметра отдельного циклона. Эффективность сепарации сильно зависит от диаметра элемента, поэтому D=800 мм обеспечивает стабильно высокий процент улавливания мелких частиц на всём диапазоне нагрузок. Спиральный выхлопной коллектор СП-исполнения объединяет потоки от восьми элементов в единый газоход на выходе, что упрощает обвязку с дымососом и снижает суммарные гидравлические потери.

Аппарат не имеет движущихся частей, не требует подвода энергии и расходных материалов. Объединение восьми циклонов на общей раме и общем бункере значительно упрощает компоновку газохода, обвязку и обслуживание: вместо восьми отдельных вводов и восьми выгрузных узлов — единый вход, единый выхлоп и единая точка сбора пыли. Циклон ЦН-15-800х8СП сохраняет паспортную эффективность при колебаниях расхода газа в диапазоне 50–110 % от номинала, допускает работу с абразивной и слабоагрессивной пылью при выборе соответствующего материала корпуса. Срок службы — не менее 10 лет.

Циклон ЦН-15-800х8СП: комплектация и поставка

Циклон ЦН-15-800х8СП поставляется укрупнёнными узлами по согласованию с заказчиком — рама с элементами, бункер с затвором и коллекторы отгружаются отдельно для удобства транспортировки и монтажа на объекте. Стандартный комплект включает восемь циклонных элементов, входной коллектор, спиральный выхлопной коллектор, общий пылесборный бункер с затвором, опорную раму, лестничные площадки и переходные мостики обслуживания, крепёжный комплект. Транспортировка автомобильным и железнодорожным транспортом, при поставке в сборе требует согласования негабарита.

Срок изготовления — от 10 рабочих дней с момента заключения договора и согласования опросного листа. Каждый циклонный элемент проходит индивидуальный контроль геометрии и качества сварных швов; аппарат в сборе — испытание на герметичность. К поставке прилагается паспорт, инструкция по монтажу и эксплуатации, сертификат соответствия. Циклон ЦН-15-800х8СП и другие аппараты серии ЦН-15 завода «Сибкотломаш» в г. Бийск могут поставляться с антикоррозионным покрытием, тепловой изоляцией, виброопорами и индивидуальной адаптацией под параметры газового тракта заказчика.
