Циклон ЦН-15-800х1УП

Циклон ЦН-15-800х1УП — одиночный сухой инерционный пылеуловитель серии НИИОГаз ЦН-15 в исполнении УП (Унифицированный Прямоточный) с диаметром цилиндрической части 800 мм. Аппарат предназначен для очистки технологических газов и аспирационного воздуха от частиц сухой пыли крупнее 10 мкм и применяется в составе котельных установок, в технологических газоходах и в аспирационных линиях с расходом газа порядка 4,5–7,2 тыс. м³/ч. Изготавливается на КЗ «Сибкотломаш», г. Бийск.

Производительность Циклон ЦН-15-800х1УП — от 4 500 до 7 200 м³/ч при входной скорости газа 2,5–4,0 м/с. Площадь поперечного сечения цилиндрической части — 0,5027 м². Коэффициент гидравлического сопротивления — 147. Аппарат рассчитан на рабочее давление до 500 кгс/м² и температуру очищаемого газа до 400 °С. Степень улавливания частиц крупнее 10 мкм — 80–95 %. Габариты: 1115×1115×5704 мм, масса — около 800 кг.

Циклон ЦН-15-800х1УП: назначение и область применения

Циклон ЦН-15-800х1УП занимает в типоряду серии НИИОГаз ЦН-15 нишу одиночных аппаратов средней-большой производительности, рассчитанных на расход газа 4,5–7,2 тыс. м³/ч. Применяется в системах газоочистки твёрдотопливных котельных тепловой мощностью 2,5–4 МВт, в аспирационных установках цехов деревообработки и мебельных производств, в технологических газоходах асфальтобетонных заводов, на сушильных и прокалочных установках, в системах пылеотделения мукомольной, крупяной и комбикормовой промышленности, на печах дожига технологических отходов совместно с золоуловителем ЗУ-1.

Эксплуатация Циклон ЦН-15-800х1УП допускается при температуре газа до 400 °С, что позволяет включать аппарат в горячий газоход непосредственно после топки или конвективной шахты котла без предварительного охлаждения. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69: возможен монтаж и эксплуатация на открытых площадках в умеренном и холодном климате. При повышенных требованиях к остаточной запылённости газа аппарат используется как первая ступень предварительной очистки перед батарейными циклонами или рукавными фильтрами — в том числе в связке с батарейным циклоном ЦБ-16.

Циклон ЦН-15-800х1УП: устройство и принцип работы

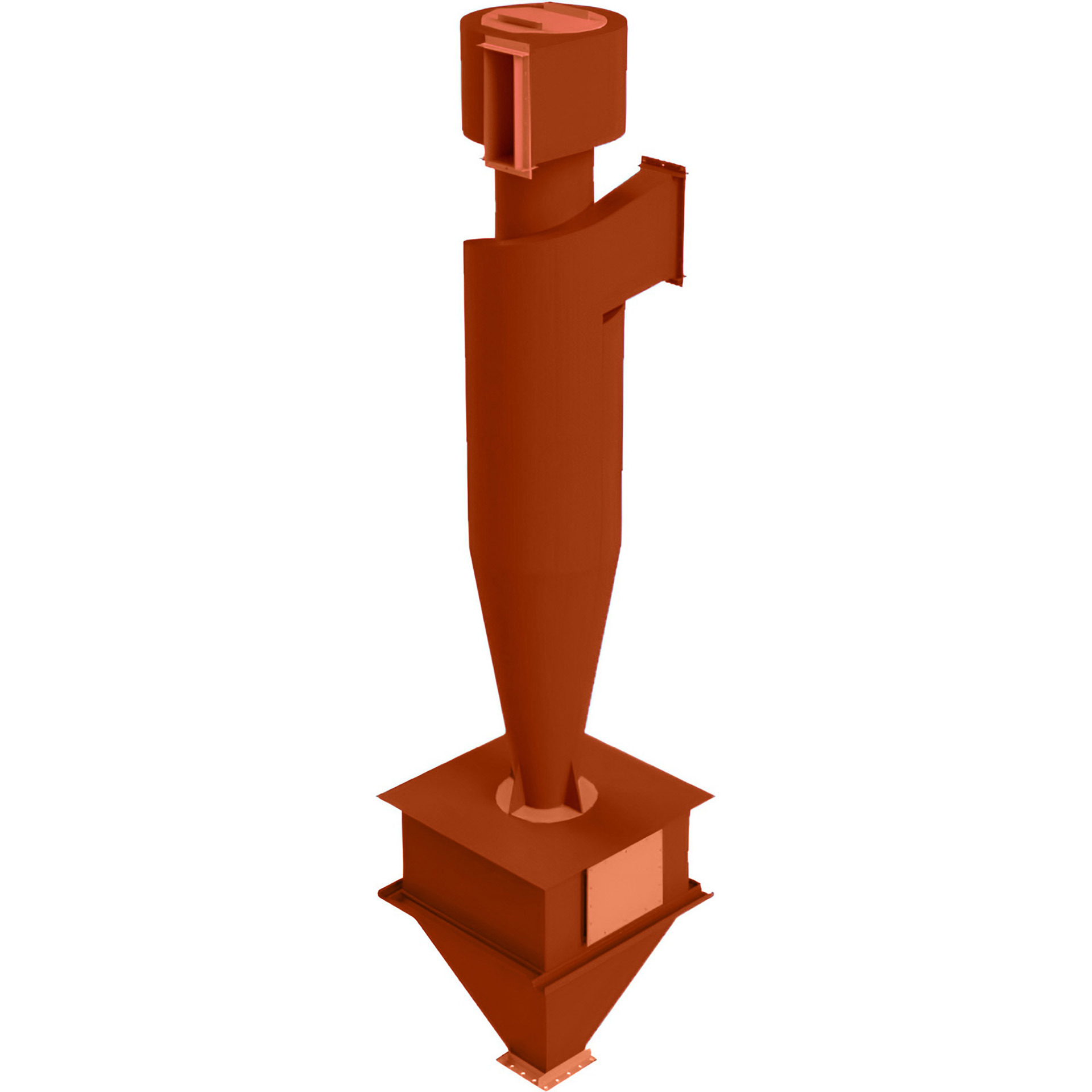

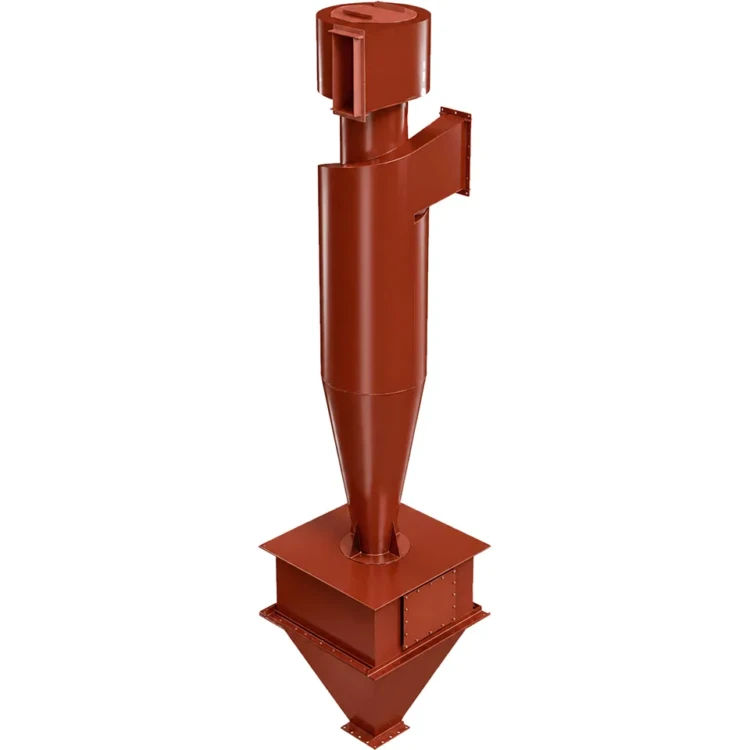

Циклон ЦН-15-800х1УП состоит из вертикального цилиндрического корпуса диаметром 800 мм, переходящего в коническую часть, тангенциального входного патрубка с углом наклона 15° к горизонту, пирамидального бункера для сбора уловленной пыли и центральной выхлопной трубы. Высота аппарата 7 200 мм определяется требуемой длиной центрального вихревого канала, обеспечивающей полный цикл сепарации частиц до их сбрасывания в бункер.

Принцип работы — инерционная центробежная сепарация: запылённый газ поступает по тангенциальному входному патрубку, приобретает вращательное движение и формирует двойной винтовой поток. Внешний нисходящий поток с пылью, прижатой центробежной силой к стенке корпуса, ссыпается в бункер; внутренний восходящий поток очищенного газа выводится через центральную выхлопную трубу. Угол наклона входа 15° оптимизирует баланс эффективности очистки и гидравлического сопротивления. Корпус и бункер изготавливаются из конструкционной стали Ст3сп; по заявке возможно изготовление в жаростойком, кислотостойком или износостойком исполнении.

Циклон ЦН-15-800х1УП: преимущества

Циклон ЦН-15-800х1УП с диаметром 800 мм даёт максимальную производительность одиночного аппарата серии до 7 тыс. м³/ч без перехода к групповой компоновке. Это ценно для объектов, где упрощение монтажа и снижение капитальных затрат важнее тонкой эффективности улавливания мелких фракций: одна шахта вместо группы из четырёх элементов проще обвязывается, требует меньше площади и сокращает количество узлов выгрузки пыли.

Аппарат не имеет движущихся частей, не требует подвода электроэнергии, сжатого воздуха, воды и расходных материалов. Эксплуатационные расходы минимальны и сводятся к периодической выгрузке пыли из бункера через шлюзовый затвор или мигалку. Срок службы Циклон ЦН-15-800х1УП — не менее 10 лет, ремонтопригодность высокая, регулярного технического обслуживания не требуется. Возможна работа с агрессивными и абразивными средами при выборе соответствующего материала корпуса; антикоррозионное покрытие и тепловая изоляция выполняются по заявке заказчика.

Циклон ЦН-15-800х1УП: комплектация и поставка

Циклон ЦН-15-800х1УП поставляется в сборе. В состав поставки входят: корпус с конической частью, тангенциальный входной патрубок, пирамидальный бункер с затвором для выгрузки пыли и центральную выхлопную трубу. Аппарат отгружается всеми видами транспорта без специальных требований к перевозке. Срок изготовления — от 10 рабочих дней с момента получения заказа и согласования опросного листа.

Каждое изделие проходит входной контроль качества металлопроката, дефектоскопию сварных швов и испытание на герметичность. К аппарату прилагается паспорт, инструкция по монтажу и эксплуатации, сертификат соответствия. Циклон ЦН-15-800х1УП и другие аппараты серии ЦН-15 КЗ «Сибкотломаш», г. Бийск, изготавливаются строго по чертежам с возможностью адаптации под параметры заказчика — требуемое давление, температуру, состав газа, тип крепления, теплоизоляции и антикоррозионной защиты корпуса.

Подбор и установка циклона ЦН-15-800х1УП

Монтаж ведётся краном за штатные строповочные элементы; масса 800 кг и габариты 1115×1115×5704 мм позволяют перевозку обычным автотранспортом. Дымосос подбирается с учётом коэффициента гидравлического сопротивления циклона (147) и остального тракта. Все фланцевые стыки уплотняются термостойким материалом.
