Циклон ЦН-15-300х2СП

Циклон ЦН-15-300х2СП — групповой циклонный пылеуловитель серии НИИОГаз ЦН-15 в исполнении СП (Стандартный Прямоточный): два циклонных элемента диаметром 300 мм, объединённых общим коллектором подвода запылённого газа и общим бункером сбора пыли. Аппарат предназначен для сухой инерционной очистки технологических газов и аспирационного воздуха от частиц пыли размером более 10 мкм и применяется на котельных установках малой и средней мощности, в системах аспирации цехов и складов сыпучих материалов. Изготавливается на заводе «Сибкотломаш» в г. Бийск.

Суммарная производительность Циклон ЦН-15-300х2СП — от 1 272 до 2 036 м³/ч при входной скорости газа 2,5–4,0 м/с. Площадь поперечного сечения цилиндрических частей — 0,1414 м² (вдвое больше одиночного исполнения). Коэффициент гидравлического сопротивления — 147. Максимально допустимое давление — 500 кгс/м², температура газа — до 400 °С. Степень очистки от частиц крупнее 10 мкм — 80–95 %. Габариты: 890×890×2840 мм, масса в сборе — около 210 кг.

Циклон ЦН-15-300х2СП: назначение и область применения

Циклон ЦН-15-300х2СП занимает в типоряду серии ЦН-15 нишу пылеулавливающего оборудования для систем с расходом газа порядка одного-двух тысяч кубометров в час. Применяется в составе газоочистных трактов котельных установок на твёрдом топливе, в аспирационных системах деревообрабатывающих цехов, мукомольных и комбикормовых производств, на асфальтобетонных заводах, печах дожига отходов, в системах сухой очистки воздуха от технологического и абразивного оборудования.

Эксплуатация Циклон ЦН-15-300х2СП допускается при температуре газа до 400 °С — параметр, актуальный для газоочистки сразу после топки или конвективной шахты котла, до экономайзера или дымососа. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69: допускается монтаж в неотапливаемых помещениях и на открытых площадках в умеренном и холодном климате. При высокой запылённости газа аппарат целесообразно ставить как первую ступень перед более тонкой очисткой — например, в связке с батарейным циклоном ЦБ-16.

Циклон ЦН-15-300х2СП: устройство и принцип работы

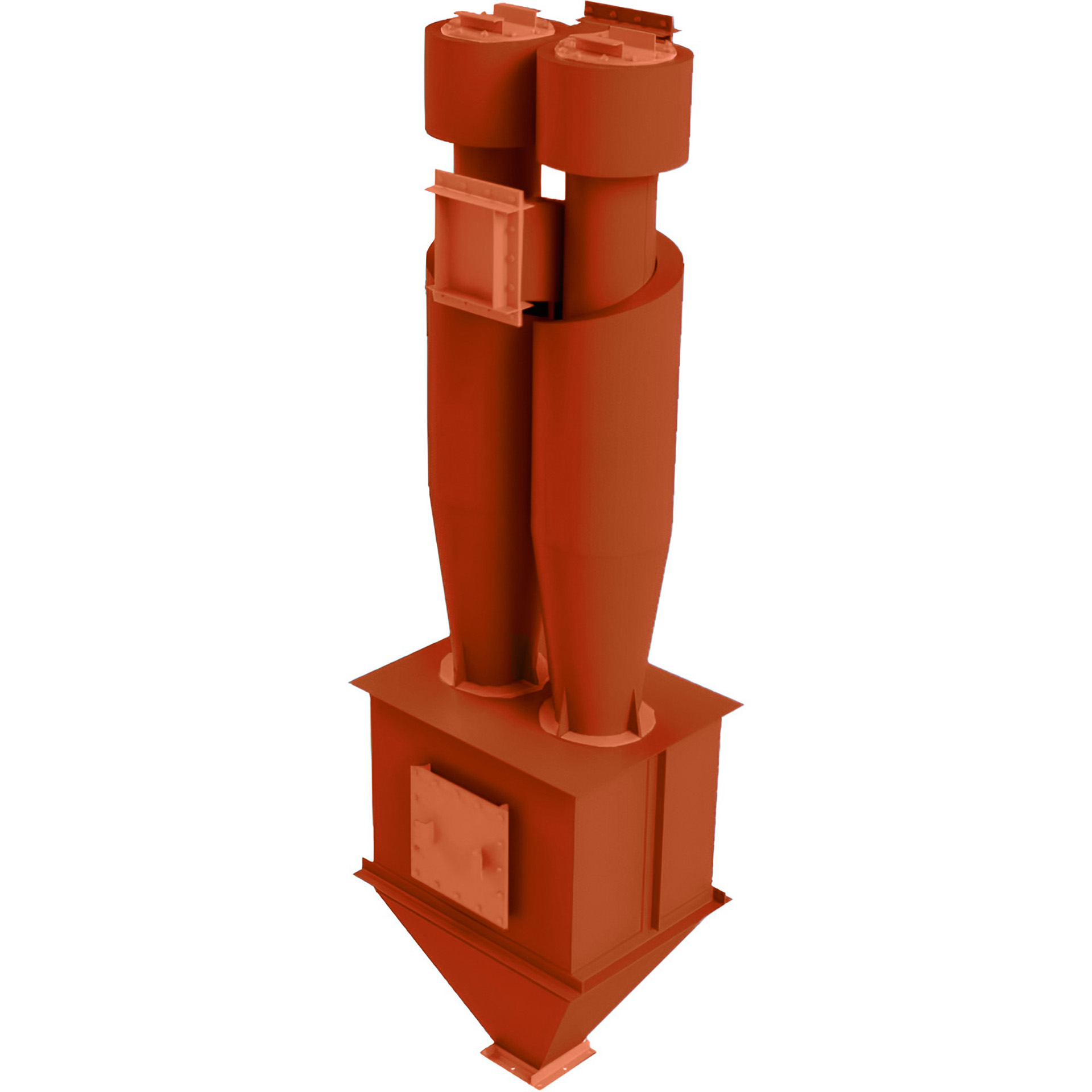

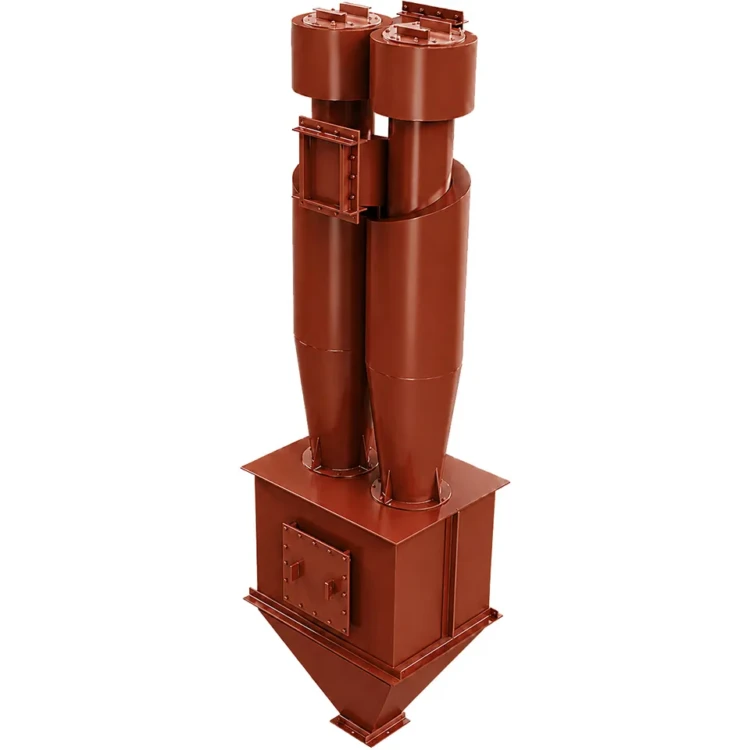

Циклон ЦН-15-300х2СП конструктивно представляет собой два циклонных элемента ЦН-15-300, объединённых рамой с общим входным коллектором, общим выхлопным коллектором и общим пылесборным бункером. Каждый элемент состоит из вертикального цилиндрического корпуса диаметром 300 мм с коническим переходом, тангенциального входного патрубка под углом 15° и центральной выхлопной трубы. Газовый поток разделяется во входном коллекторе на два равных потока, направляется в каждый из элементов и после очистки сводится в общий выхлоп.

В каждом из циклонных элементов пыль улавливается за счёт инерционного центробежного разделения: запылённый поток приобретает вращательное движение, частицы под действием центробежных сил отбрасываются к стенкам корпуса и ссыпаются в общий бункер, откуда удаляются через шлюзовый затвор или мигалку. Параллельная схема работы двух элементов позволяет вдвое увеличить пропускную способность при сохранении удельной эффективности и оптимальных аэродинамических нагрузок на каждый отдельный циклон.

Циклон ЦН-15-300х2СП: преимущества

Главное преимущество групповой компоновки Циклон ЦН-15-300х2СП — увеличение производительности без укрупнения диаметра отдельного циклона: эффективность сепарации частиц зависит от диаметра элемента, и сохранение D=300 мм при удвоенной пропускной способности обеспечивает стабильно высокий процент улавливания. Аппарат не имеет движущихся частей, не требует подвода электроэнергии, сжатого воздуха или реагентов, что минимизирует эксплуатационные затраты.

Объединение двух циклонов в общую раму на общем бункере значительно упрощает компоновку газохода и обвязку: вместо двух отдельных вводов и двух выгрузных узлов — единый вход, единый выхлоп и единая точка сбора пыли. Аппарат устойчив к колебаниям расхода газа в широком диапазоне (от 50 до 110 % от номинала), сохраняет паспортную эффективность при работе с абразивной и слабоагрессивной пылью. Срок службы — не менее 10 лет при соблюдении паспортных режимов эксплуатации.

Циклон ЦН-15-300х2СП: комплектация и поставка

Циклон ЦН-15-300х2СП поставляется в сборе или отдельными узлами по согласованию с заказчиком. Стандартный комплект включает два циклонных элемента, входной и выхлопной коллекторы, общий пылесборный бункер с затвором, опорную раму и крепёжный комплект. Транспортировка выполняется автомобильным или железнодорожным транспортом без специальных требований к негабариту. Срок изготовления — от 10 рабочих дней с момента заключения договора и согласования опросного листа.

Каждый циклонный элемент проходит индивидуальный контроль геометрии, контроль сварных швов и испытание на герметичность. К аппарату прилагается паспорт, инструкция по монтажу и эксплуатации, сертификат соответствия. Циклон ЦН-15-300х2СП и другие аппараты серии ЦН-15 завода «Сибкотломаш» в г. Бийск могут изготавливаться с адаптацией под параметры заказчика — материал корпуса, толщина стенок, тип затвора, теплоизоляция, антикоррозионное покрытие.
