Топка ТЛ 1,4-6,0

Топка ТЛ-1,4-60 (ТЛ 1,4×6,0) — крупная механическая топка с ленточной колосниковой решёткой прямого хода для слоевого сжигания антрацитов, каменных углей марок Г и Д и бурых углей под промышленными котлами и печами тепловой мощностью 5,9 МВт без забрасывателей с гравитационной подачей топлива через угольный ящик.

Топка ТЛ-1,4-60: назначение и область применения

Топка ТЛ-1,4-60 рассчитана на промышленные технологические печи и котельные средней мощности — печи воздушного нагрева для отопления цехов, сушильные комплексы пиломатериалов и сельскохозяйственной продукции, котельные предприятий АПК с потребностью в тепле 5,9 МВт. Топка устанавливается под промышленные котлы и печи как самостоятельное топочное устройство, выдавая 5,9 МВт тепловой мощности при работе на местном угле.

В обозначении ТЛ указан тип топочного устройства: топка ленточная (ТЛ); цифра 1,4 — ширина колосникового полотна в метрах; 6,0 — длина полотна между осями валов в метрах. По сравнению с серией ТЛПХ-1,1 ширина полотна увеличена с 1,1 до 1,4 м, что повышает удельную тепловую нагрузку и позволяет использовать более крупные котельные установки на едином топочном модуле.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТЛ-1,4-60: устройство и принцип работы

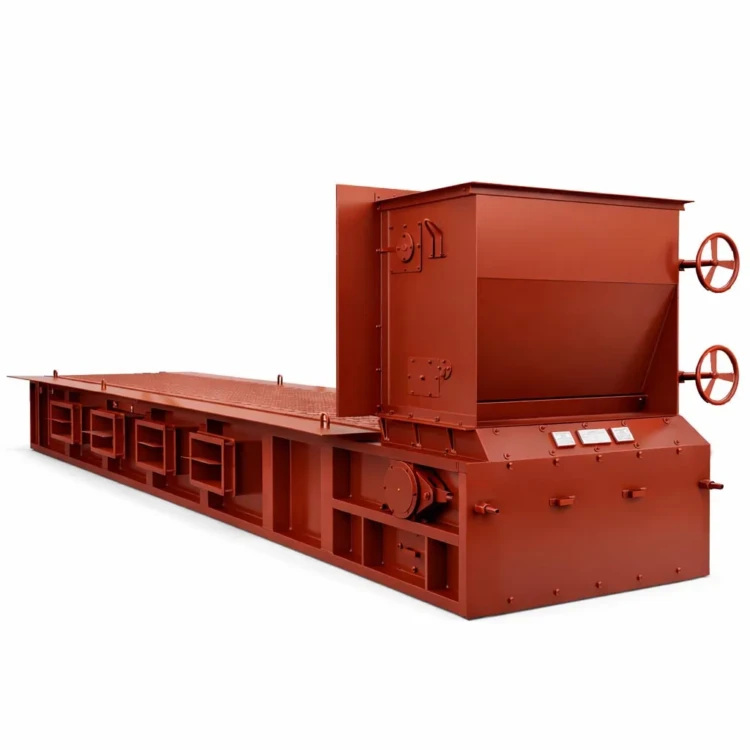

Топка ТЛ-1,4-60 имеет конструкцию из угольного ящика с регулирующей плитой и редукторами, рамы с приводом и ведущими/ведомыми валами, перемещающими ленточное колосниковое полотно. Полотно собирается из трёх типов колосников: ведущих 23.1603.008 (080), ведомых 23.1603.006 (081) и крайних 23.1603.007 (084) — крайние выполняют функцию бокового уплотнения. Активная площадь решётки — 5,9 м² при ширине 1400 мм и расстоянии между осями валов 6000 мм.

На боковых поверхностях колосники имеют зубцы, которыми они взаимно входят друг в друга — это увеличивает площадь живого сечения при минимальных зазорах и предупреждает выворачивание отдельных частей колосников при поломках.

Уголь поступает на полотно гравитационно из угольного ящика через регулирующую плиту, толщина слоя 100–200 мм поддерживается регулятором слоя в угольном ящике и выставляется маховиками через червячные редукторы. Полотно перемещается в прямом направлении (от фронта топки к задней стенке) со скоростью 1,3–19,3 м/ч; топливо проходит через зону горения за счёт движения цепной решётки. Шлак сбрасывается с заднего вала в шлаковый канал и удаляется шлакоуборочным конвейером.

Воздух подаётся в подколосниковые камеры от единого котельного вентилятора с раздельной регулировкой шиберов; вторичный воздух подаётся над слоем для дожигания летучих. Зажигание свежего топлива — верхнее, от арок и излучения горящего слоя. Удельное тепловое напряжение зеркала горения — 0,7–1,0 (максимум 1,2) МВт/м². Диапазон рабочих нагрузок — 50–100 % от номинала.

Каркас и обмуровочный пояс выполнены из листового проката Ст3, гарнитура — из жаростойкого чугуна. Большая ширина полотна 1400 мм по сравнению с типоразмерами ТЛПХ-1,1 (1100 мм) даёт почти 30 % прирост по площади горения и позволяет работать на местных бурых углях с пониженной теплотой сгорания без снижения тепловой нагрузки промышленной установки.

Топка ТЛ-1,4-60: преимущества

• Самый длинный типоразмер серии ТЛ — длина решётки 6 м с активной площадью 5,9 м² для тепловой мощности 5,9 МВт.
• Расширенная до 1400 мм ширина полотна — 30 % прирост по сравнению с ТЛПХ-1,1, выше удельная тепловая нагрузка.
• Без забрасывателей — гравитационная подача упрощает конструкцию и снижает потребление электроэнергии.
• Колосники с зубчатыми боковыми поверхностями и взаимным заходом — увеличенное живое сечение и защита от выворачивания.
• Сжигание антрацитов, каменных углей марок Г и Д, бурых углей при влажности до 25 % и зольности до 25 %.
• Регулирование слоя топлива в угольном ящике маховиками через червячные редукторы — точная настройка под зольность угля.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТЛ-1,4-60: применение в составе котельной

В составе котельной с Топка ТЛ-1,4-60 применяется следующее оборудование:

• Паровой котел КЕ-25-14С(ТЧЗМ) — крупный паровой котёл серии КЕ соответствующей мощности
• Дымосос ДН-15Х-1500 — отвод дымовых газов из конвективной части котла
• Вентилятор ВДН-12,5-1500 — подача дутьевого воздуха под полотно решётки
• Циклон батарейный ЦБ-42 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
