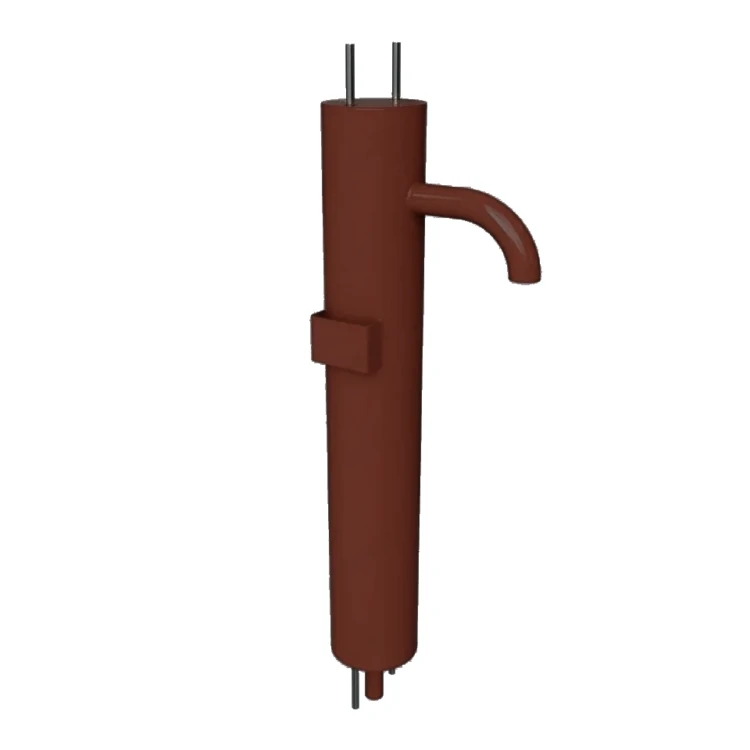

Холодильник отбора проб ДУ 108

Холодильник отбора проб ДУ 108 — теплообменный аппарат типа «труба в трубе» из нержавеющей стали 12Х18Н10Т, предназначенный для охлаждения проб котловой воды, питательной воды и пара до температуры ≤ 40 °С перед лабораторным анализом. Холодильник отбора проб ДУ 108 устанавливается на трубопроводах с рабочим давлением до 4,0 МПа и температурой до 300 °С, условный диаметр — 108 мм.

Холодильник отбора проб ДУ 108 применяется в котельных для контроля качества воды и пара в соответствии с требованиями систем водоподготовки и правилами технической эксплуатации котлов. Расход пробы — 50–500 л/ч. Количество точек отбора — 1.

Технические характеристики холодильника отбора проб ДУ 108

Холодильник отбора проб ДУ 108 изготовлен из нержавеющей стали 12Х18Н10Т, что обеспечивает высокую коррозионную стойкость при работе с котловой водой и паром. Конструкция «труба в трубе»: горячая проба движется по внутренней трубке, охлаждающая вода — по кольцевому зазору между трубками в противотоке. Это обеспечивает высокую эффективность охлаждения при компактных габаритах. Рекомендуется применять совместно с сепаратором непрерывной продувки.

Конструкция и принцип работы

Холодильник состоит из внешнего корпуса (кожуха) и внутренней трубки для пробы. Проба подаётся через патрубок ввода, охлаждается по длине аппарата и выходит охлаждённой через патрубок отвода. Охлаждающая водопроводная вода подаётся противотоком снизу вверх. Для исключения загрязнения пробы и её испарения вход и выход пробы выполнены из нержавеющей стали. Конструкция обеспечивает охлаждение до ≤ 40 °С при стандартной температуре охлаждающей воды 10–25 °С.

Отбор проб производится согласно ГОСТ Р 8.563-2009 и правилам технической эксплуатации котельных установок (ПТЭ). Лабораторный анализ проб позволяет контролировать химический режим котлов и предотвращать накипеобразование и коррозию.

Применение

Холодильник отбора проб ДУ 108 применяется в котельных паровых котлов с рабочим давлением до 4,0 МПа. Устанавливается на трубопроводах питательной воды, котловой воды, пара и конденсата. Контроль химического состава воды и пара является обязательным требованием Ростехнадзора для котлов с рабочим давлением ≥ 0,07 МПа. Сибкотломаш производит холодильники всего типоряда в г. Бийск.

Поставка и комплектация

Холодильник отбора проб ДУ 108 поставляется в собранном виде. Габариты — 550х180х700 мм, масса — 30 кг. Комплект: корпус аппарата с патрубками, присоединительная арматура, крепёжные детали, паспорт изделия. Возможна поставка в комплекте с арматурой отбора и монтажной схемой.
