Исходные данные
котёл, топливо, объект

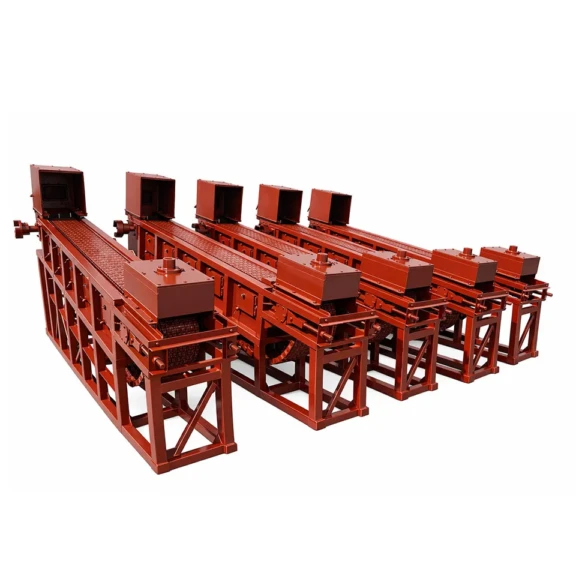

Топки ВТКС
для паровых и водогрейных котлов
Назначение
ВТКС — топочное устройство, а не отдельный котёл
Технологию рассматривают, когда требуется организовать устойчивое сжигание согласованного твёрдого топлива и увязать новый топочный процесс с котлом и системами котельной.
Уголь сложного качества
ВТКС может рассматриваться для углей с низким выходом летучих, повышенной влажностью, зольностью или долей мелочи. Пригодность подтверждается по анализу топлива и характеристикам золы.
Новый котлоагрегат
Топка, топочная камера, воздухораспределение, топливоподача и удаление золошлаковых остатков закладываются как единая система уже на стадии проекта.
Реконструкция котла
Замена существующего топочного устройства возможна после обследования и проверки тепловой схемы, аэродинамики, поверхностей нагрева, опор и вспомогательных систем.
Сравнение технологий
Преимущества топок ВТКС
В сравнении с традиционным плотным слоевым и пылеугольным сжиганием преимущества ВТКС реализуются только при согласованном топливе, правильно рассчитанных системах подачи воздуха, тяги, улавливания уноса и наладке котлоагрегата.
Расширенная топливная база
ВТКС может быть адаптирована к углям с низким выходом летучих, повышенной влажностью или зольностью и значительной долей мелочи — там, где обычный плотный слой работает неустойчиво. Практическая выгода — возможность рассмотреть местное или менее сортовое топливо. Пригодность всё равно подтверждается анализом и согласованной фракцией.
Интенсивное перемешивание слоя
Восходящий поток первичного воздуха поддерживает частицы в подвижном состоянии, а свежее топливо контактирует с горячим материалом слоя. Это улучшает условия воспламенения и выгорания по сравнению с неподвижным плотным слоем, особенно для низкореакционного топлива. Устойчивость режима зависит от равномерной подачи и наладки воздуха.
Дожигание мелочи и возврат уноса
Продукты газификации и мелкие частицы дожигаются над слоем во вторичном воздухе. Если проект предусматривает сепарацию и возврат, уловленные горячие частицы снова направляются в топку. Это создаёт возможность снизить потери с механическим недожогом относительно схемы без возврата; конкретный результат подтверждается испытаниями.
Раздельная настройка воздуха
Первичный воздух распределяется по зонам решётки, вторичный подаётся в надслоевое пространство. Расходы можно согласовывать с подачей топлива, участками слоя и нагрузкой котла. Это даёт больше возможностей для режимной наладки, но не означает один универсальный диапазон регулирования для всех установок.
Без размола угля до пыли
В решёточной ВТКС используется дозированная подача топлива согласованной кусковой и мелкой фракции, поэтому обязательная для пылеугольной схемы система размола до пылевидного состояния не является частью технологии. Дробление, грохочение и защита от посторонних включений могут потребоваться по результатам анализа топлива.
Возможность реконструкции
Промышленно освоенные ВТКС устанавливаются под паровыми и водогрейными котлами. При положительных результатах обследования можно сохранить пригодные поверхности нагрева и часть инфраструктуры вместо замены всего котлоагрегата. Объём переделок определяется тепловым, аэродинамическим и прочностным расчётом.
Комплексное решение
Из чего состоит система ВТКС
Топка не работает изолированно. Базовый технологический контур связывает подачу топлива, формирование кипящего слоя, дожигание, вывод шлака и движение дымовых газов.
- расходный бункер, питатель или дозатор топлива;
- колосниковая либо воздухораспределительная решётка, воздушные зоны и привод;
- первичное и вторичное дутьё, воздуховоды и регулирующие органы;
- топочная камера, охлаждаемые или футерованные элементы и узлы сопряжения с котлом;
- шлаковый бункер и, если предусмотрено проектом, улавливание и возврат уноса;
- контроль, блокировки и управление согласованными механизмами.
Состав и границы поставки фиксируются в техническом задании и спецификации.
Технология
Как организуется процесс в топке ВТКС
Конструкция узлов меняется от проекта к проекту, но последовательность топочного процесса остаётся общей.
1. Дозированная подача топлива
Топливо из расходного бункера подаётся питателем или дозатором на рабочую часть решётки. Место ввода, производительность питателя и допустимый фракционный состав определяются компоновкой и топливным расчётом.
2. Формирование кипящего слоя
Первичный воздух поступает через отдельные зоны решётки. Восходящий поток переводит частицы топлива в псевдоожиженное состояние; распределение воздуха по зонам настраивается под нагрузку и свойства топлива.
3. Дожигание над слоем
Часть продуктов газификации и мелких частиц выходит из слоя. Вторичный воздух вводится в топочную камеру, чтобы организовать их дожигание и требуемую аэродинамику надслоевого пространства.
4. Вывод шлака и работа с уносом
Крупные золошлаковые остатки перемещаются к приёмному бункеру подвижной решёткой или шурующим механизмом. Если это требуется расчётом, уловленные горячие частицы возвращаются в топку на дожигание.
Конструкция
Исполнение выбирается под котёл и топливо
ВТКС — это не одна неизменная решётка. Даже в промышленно освоенных схемах различаются направление движения, способ удаления шлака и подача топлива.

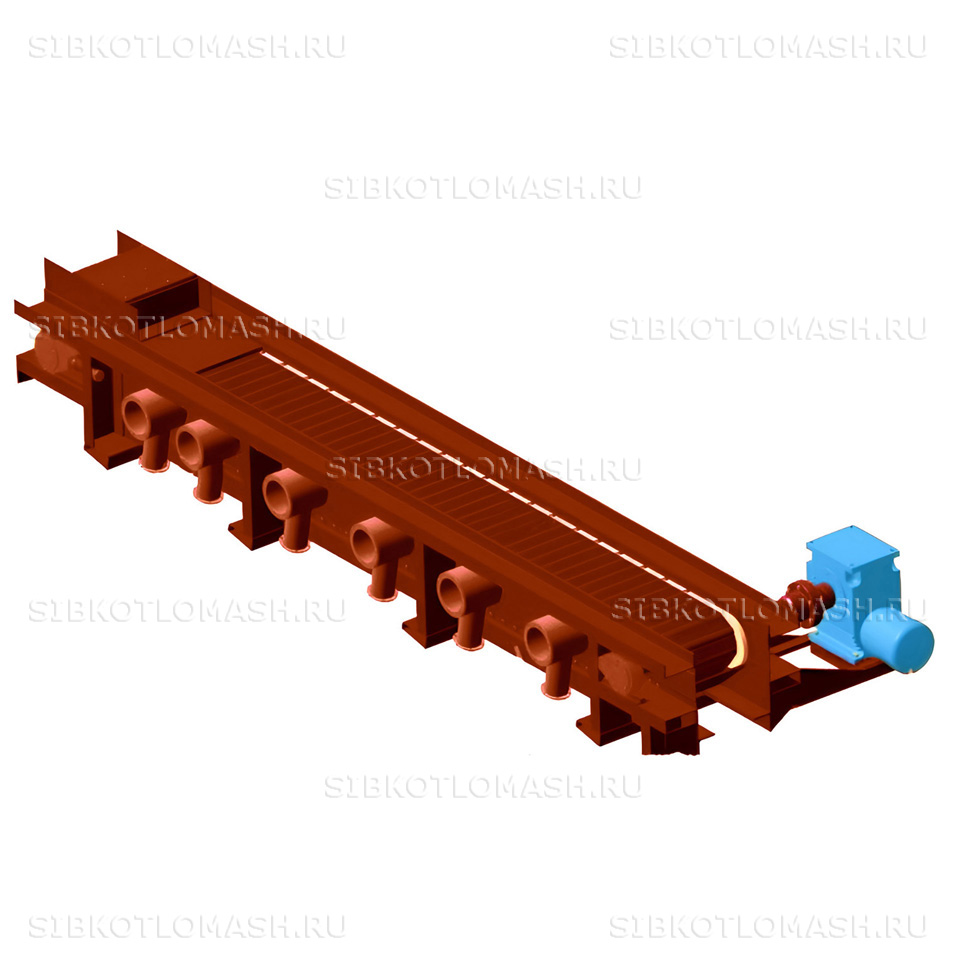

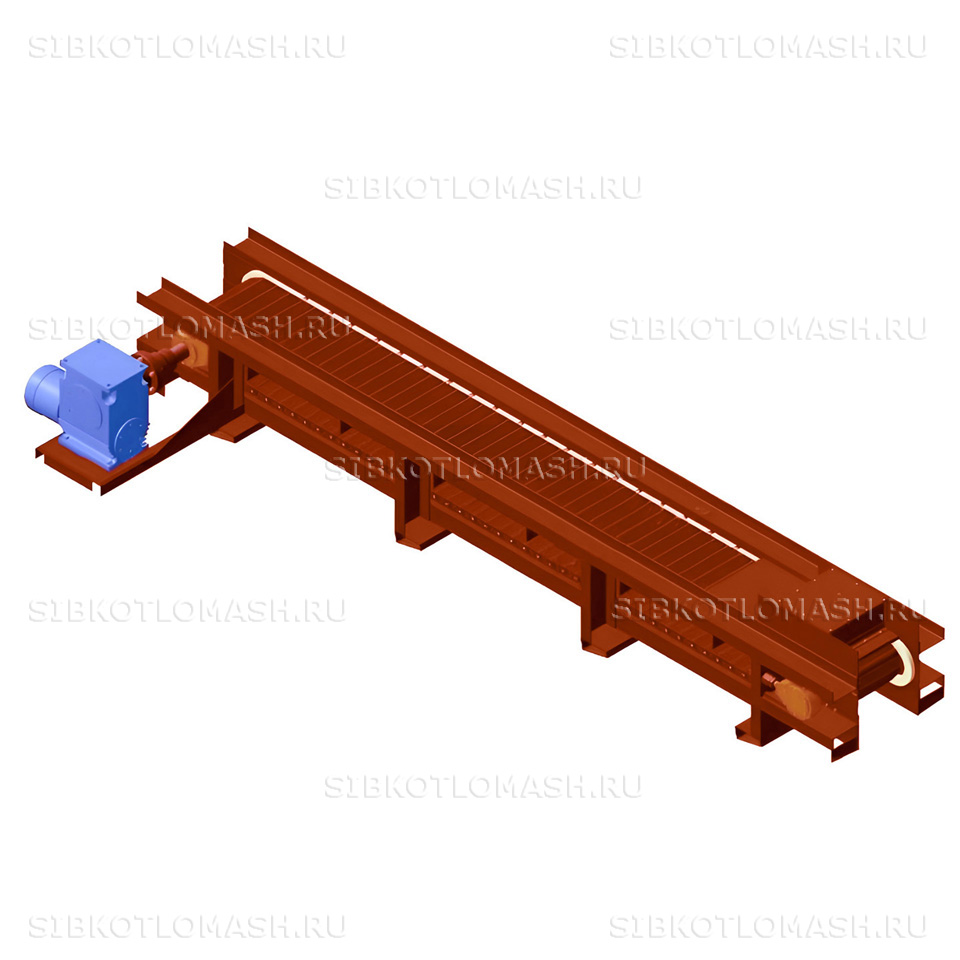

Решётка и перемещение слоя
Проект может предусматривать узкую наклонную подвижную решётку прямого или обратного хода либо неподвижную воздухораспределительную решётку с приводным шурующим механизмом. Геометрия, скорость и привод выбираются расчётом.
Подача топлива
Топливо может подаваться с фронта, сбоку или через несколько точек. Схема зависит от ширины топочной камеры, направления движения слоя, производительности котла и доступного пространства.
Воздухораспределение и охлаждение
Количество воздушных зон, сечения коробов и сопел, охлаждаемые панели, футеровка и температурные компенсации назначаются совместно с конструкцией котла и расчётным режимом горения.
Унос, тяга и газоочистка
Проверяются сопротивление газовоздушного тракта, возможности вентиляторов и дымососа, нагрузка на золоуловители и необходимость сепарации с возвратом уноса.
Исходные данные
Что требуется для инженерного решения
Одной марки котла и названия месторождения недостаточно. Чем полнее исходные данные, тем точнее состав, стоимость и срок проекта.
Котёл и режимы
Паспорт и чертежи котла, производительность или тепловая мощность, давление и температуры, диапазон рабочих нагрузок, размеры топочной камеры и сведения о действующем топочном устройстве.
Топливо
Низшая теплота сгорания, влажность, зольность, выход летучих, содержание серы, фракционный состав и температуры плавкости золы по анализу планируемого топлива.
Объект и системы
План и отметки котельной, фундаменты и монтажные проёмы, топливоподача, дутьё и тяга, газоочистка, золошлакоудаление, электроснабжение, автоматика и ограничения эксплуатации.
Реконструкция
Что проверяем при замене существующей топки
Переход на ВТКС затрагивает весь котлоагрегат, поэтому проект начинается с обследования исходной установки и согласования ожидаемого результата.
Это не просто замена одной решётки
- тепловосприятие топочной камеры и поверхностей нагрева;
- аэродинамическое сопротивление, производительность вентиляторов и дымососа;
- количество уноса, состояние газоходов и возможности газоочистки;
- опоры, фундамент, монтажные проёмы и доступ для обслуживания;
- подача и подготовка топлива, вывод шлака и транспортирование золы;
- алгоритмы управления, блокировки и контроль параметров.
По результатам определяются объём переделок котла, границы поставки, необходимые смежные работы и порядок наладки.
Комплектность
Что может входить в поставку
Окончательный перечень формируется после расчёта и фиксируется в спецификации: покупатель видит, какие узлы входят в цену и где проходит граница ответственности.
Топочное устройство
- решётка или воздухораспределительное полотно с механизмом удаления шлака;
- рама, привод и опорные элементы;
- воздушные зоны, короба и узлы подвода первичного воздуха;
- корпусные, охлаждаемые или футерованные элементы;
- шлаковый бункер, люки и элементы сопряжения;
- комплект согласованной технической документации.
Смежное оборудование и работы
По отдельной спецификации могут поставляться питатель и дозатор, воздуховоды и сопла вторичного дутья, тягодутьевые машины, возврат уноса, транспортёры, золоуловители и автоматика. Проектирование, доставка, монтаж, шефмонтаж и пусконаладка включаются по условиям договора.
До изготовления
Что фиксируем в техническом предложении
Стоимость и срок имеют смысл только вместе с расчётными основаниями, комплектностью и критериями результата.
Расчётные основания
Тип и режим котла, характеристики топлива, принятые ограничения, исходное состояние оборудования и требуемая производительность.
Граница поставки
Состав узлов, материалы и исполнение, точки подключения, документация, упаковка, доставка и перечень работ на объекте.
Контрольные показатели
Если договор предусматривает гарантируемые показатели, они задаются для согласованного котлоагрегата, топлива, нагрузки, условий наладки и метода испытаний.
КЗ «Сибкотломаш»
От технического задания до работ на объекте
Завод проектирует и изготавливает промышленное котельное оборудование на производственной площадке в Бийске. Для ВТКС согласуем конструкцию, комплектность и разделение работ между заводом, проектной организацией и заказчиком.
В договор могут быть включены изготовление и поставка оборудования, проектные работы, монтаж или шефмонтаж, пусконаладка и организация транспортировки — в согласованном объёме.
Собственная производственная площадка
Изготовление по ТЗ и согласованным чертежам
Монтаж, шефмонтаж и пусконаладка — по договору
Производство

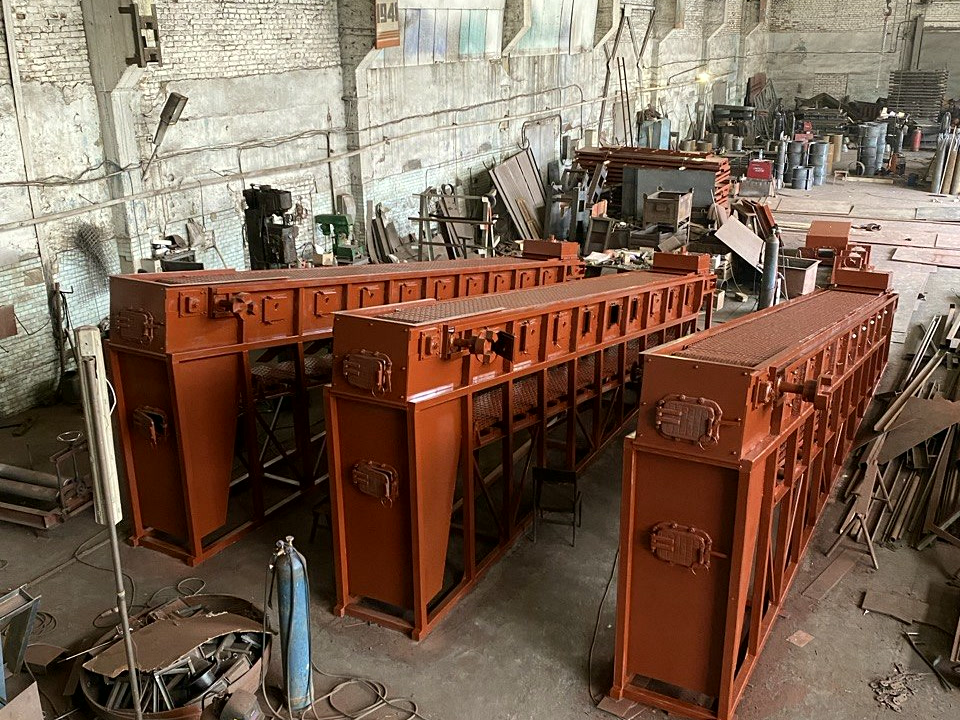

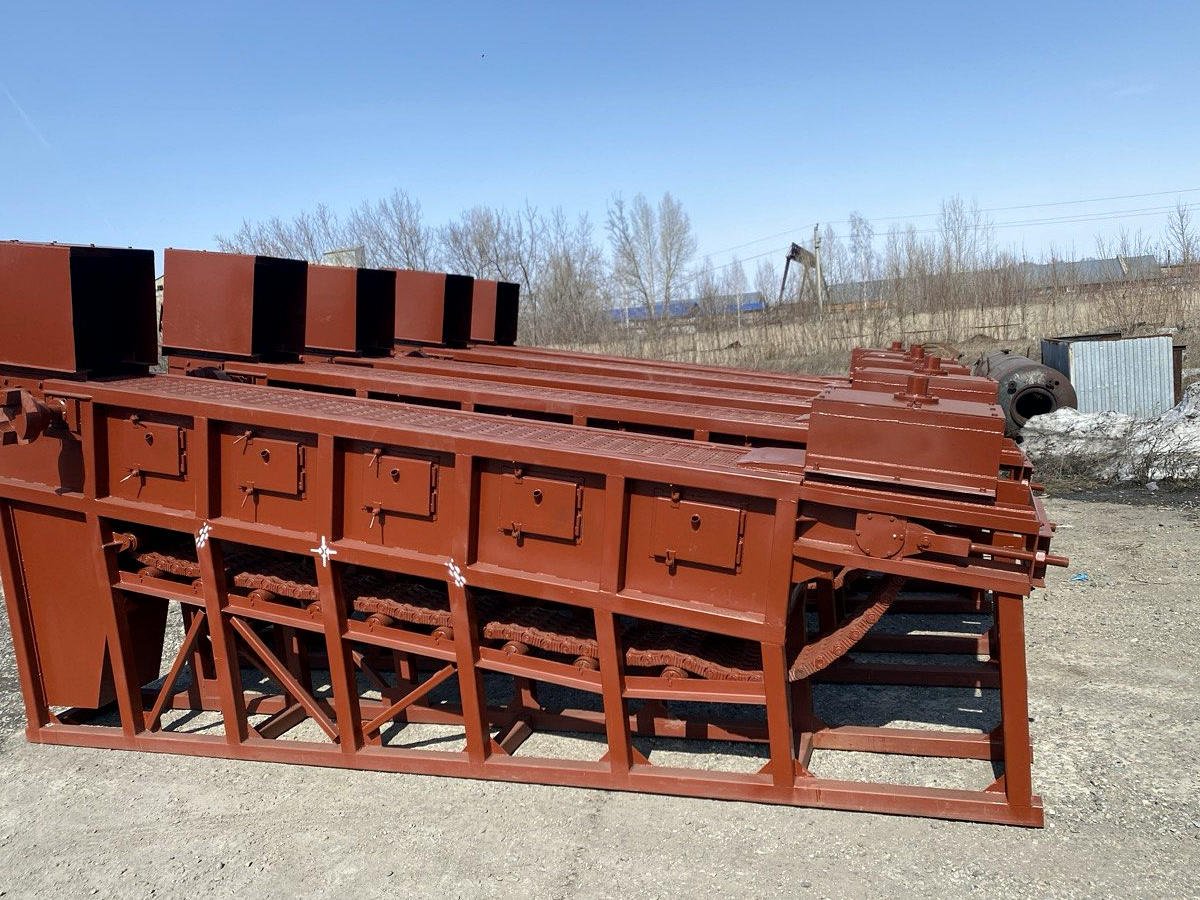

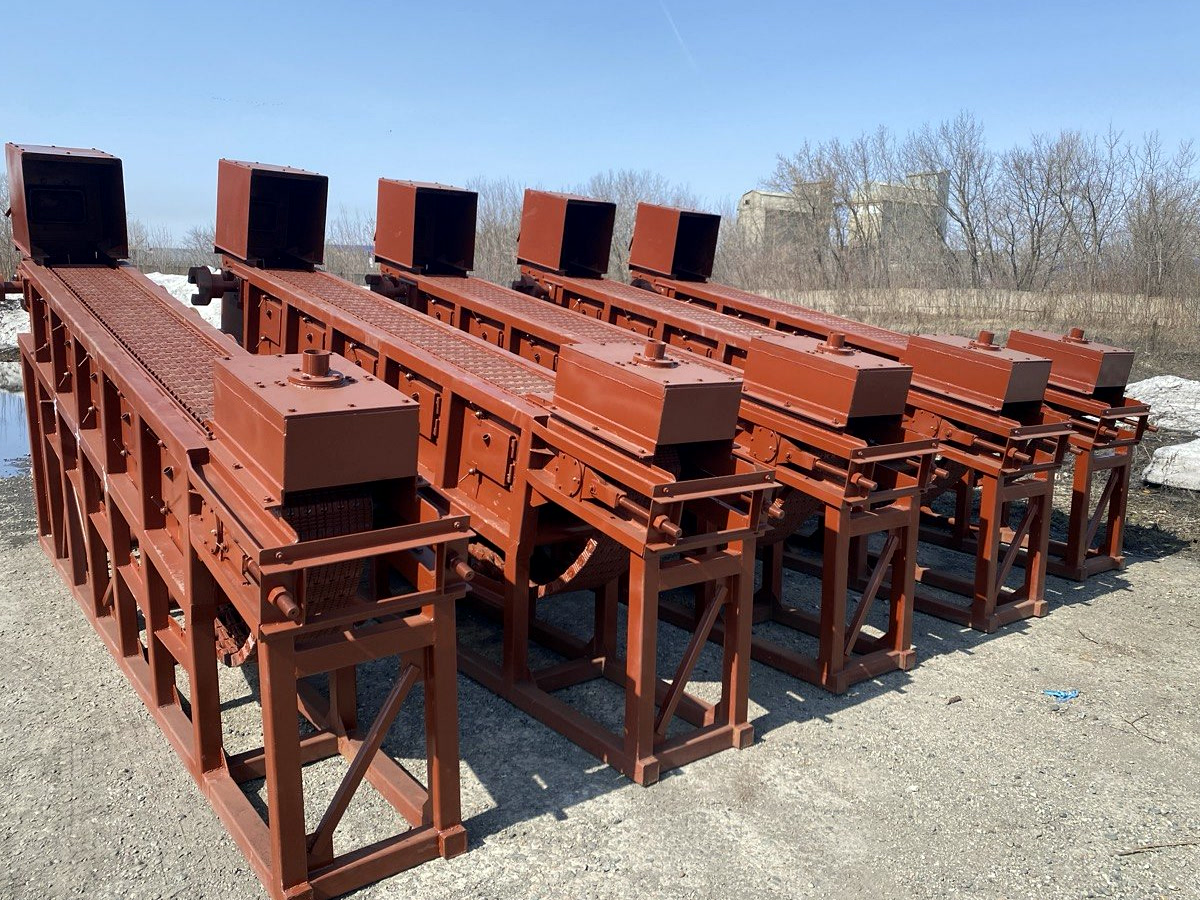

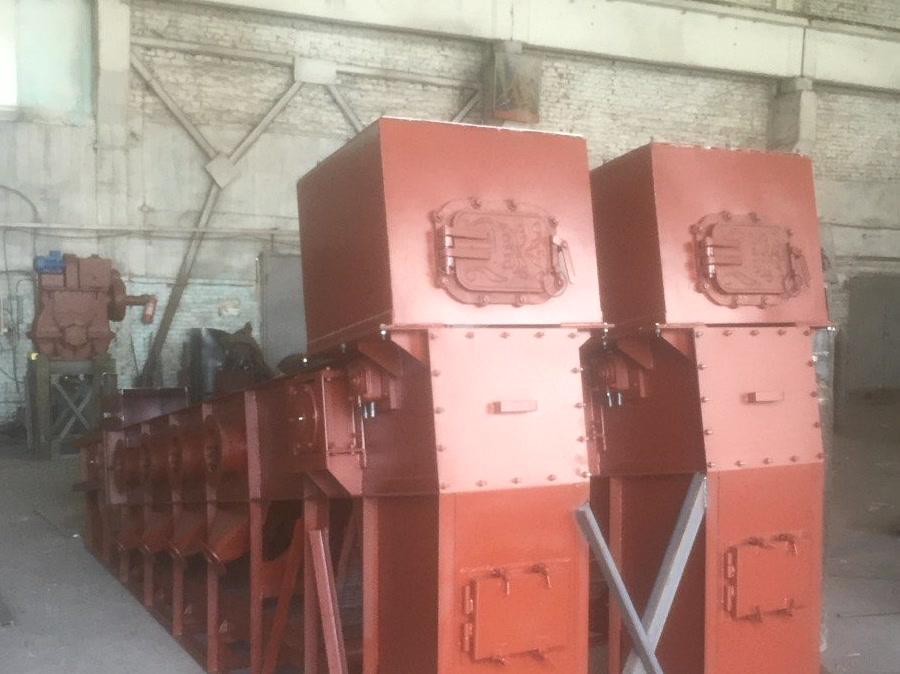

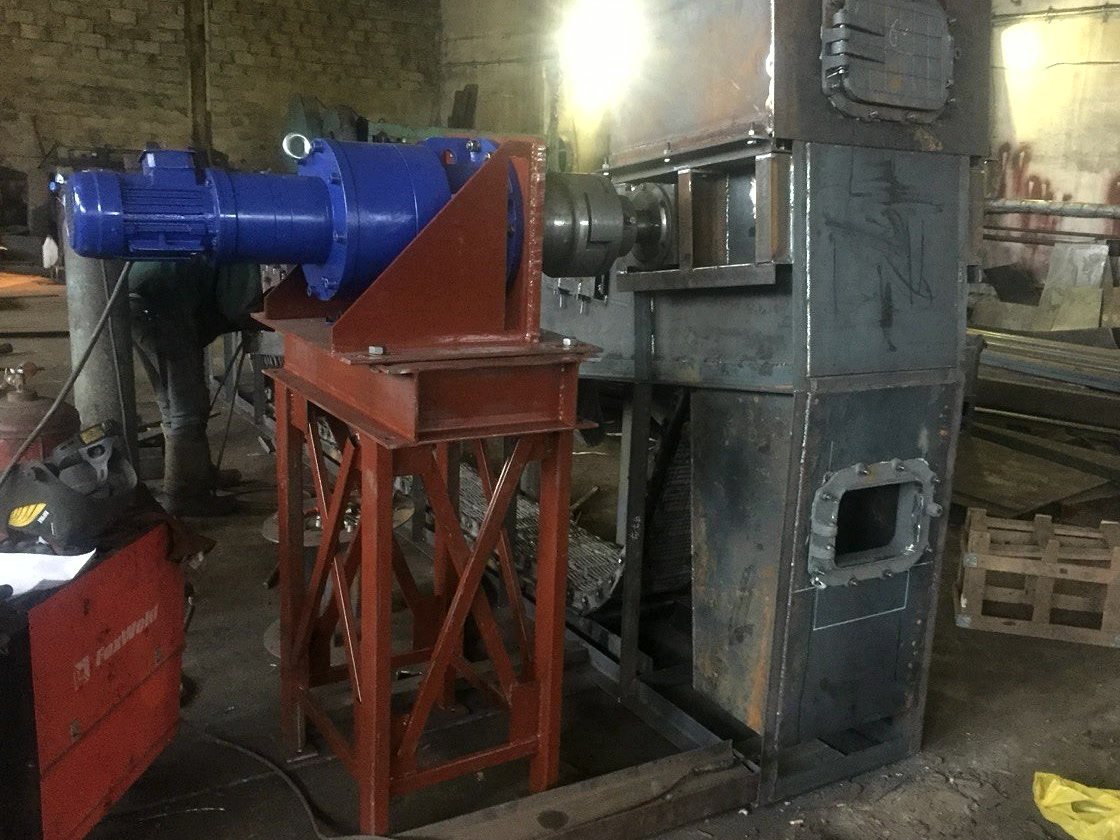

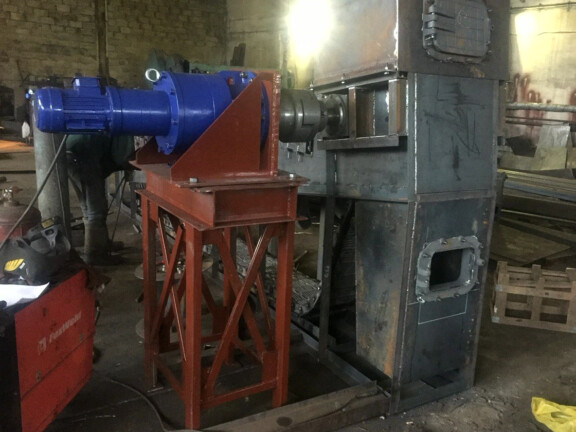

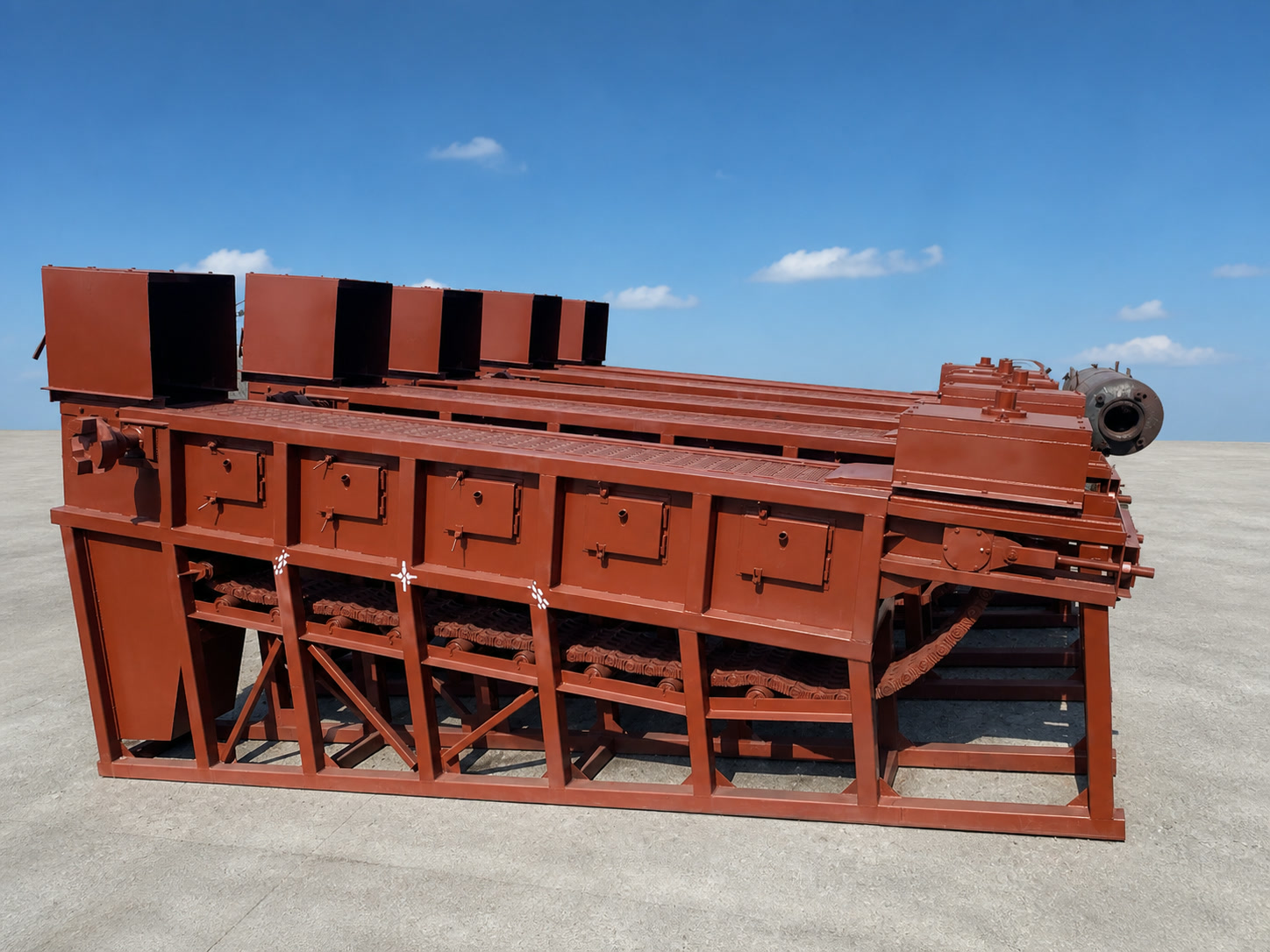

Топки ВТКС в изготовлении и после сборки
Общий вид топочных устройств, приводов и узлов на производственной площадке КЗ «Сибкотломаш». Фактическое исполнение каждого заказа определяется его проектом.
Видео с объекта
Горение топлива в топке ВТКС
Короткий фрагмент через смотровое окно действующего топочного устройства.
Видео показывает визуальную картину горящего слоя в момент съёмки. Оно не является протоколом режимных испытаний: расчётные показатели подтверждаются для согласованного котла, топлива и режима.
FAQ
Вопросы о подборе и поставке ВТКС
Ответы относятся к порядку проектирования. Конкретные характеристики подтверждаются техническим предложением и договором.
В чём преимущества ВТКС перед другими угольными топками?
По сравнению с традиционным сжиганием в плотном слое ВТКС даёт более интенсивное перемешивание топлива с воздухом, может лучше работать с углями сложного качества и позволяет организовать дожигание мелочи с возвратом уноса. По сравнению с пылеугольной схемой не требуется размол топлива до пылевидного состояния, хотя дробление и контроль фракции могут быть необходимы. Экономический эффект зависит от цены и анализа топлива, исходного котла, состава реконструкции и результатов наладки.
Какие виды топлива можно использовать в топке ВТКС?
ВТКС применяют прежде всего для угольного топлива, в том числе сложного для обычного слоевого сжигания. Но пригодность нельзя определить только по названию марки или месторождения: требуется анализ теплоты сгорания, влажности, зольности, летучих, фракции и свойств золы. Иные твёрдые топлива рассматриваются отдельно.
Нужны ли дробление и грохочение топлива?
Универсального ответа нет. Допустимая фракция, количество мелочи и требования к посторонним включениям задаются проектом. После анализа топлива определяем, можно ли использовать существующую подготовку или нужны дробление, грохочение либо изменение схемы подачи.
Можно ли установить ВТКС на действующий котёл?
Да, если реконструкция подтверждена обследованием и расчётами. Проверяются геометрия и тепловосприятие котла, аэродинамика, тягодутьевые машины, газоочистка, опоры, топливоподача, золошлакоудаление и автоматика. После этого определяется объём переделок.
Какой КПД и диапазон нагрузки обеспечивает топка ВТКС?
КПД и диапазон регулирования относятся к котлоагрегату в целом, а не к отдельной решётке. Они зависят от котла, топлива, воздухораспределения, тяги, газоочистки и наладки. Гарантируемые значения можно назвать только после расчёта и закрепить для согласованных условий испытаний.
Что входит в комплект поставки и документации?
Состав определяется спецификацией. Обычно отдельно согласуются топочное устройство, привод и рама, воздушные зоны, питатель, шлаковый бункер, воздуховоды, автоматика и смежное оборудование. Перечень паспортов, руководств, чертежей, схем и документов о качестве также фиксируется в договоре.
Какие данные нужны для расчёта топки ВТКС?
Паспорт и чертежи котла, требуемая производительность и режимы, полный анализ топлива, план или размеры котельной, сведения о топливоподаче, вентиляторах, дымососе, газоочистке, золошлакоудалении и автоматике. Если данных не хватает, начнём с имеющихся и подготовим перечень уточнений.
ВТКС и «Игнифлюид» — это одно и то же?
В технической литературе «Игнифлюид» описывает одну из исторических конструктивных схем ВТКС с узкой наклонной подвижной решёткой. Современные топки ВТКС могут отличаться решёткой, механизмом удаления шлака, подачей топлива, охлаждением и системой возврата уноса.
Почему нет фиксированной цены и срока?
Цена и срок зависят от размеров и исполнения решётки, привода, материалов, охлаждения, топливоподачи, систем воздуха и шлакоудаления, автоматики, документации и работ на объекте. После согласования технического решения эти условия фиксируются в коммерческом предложении и договоре.
