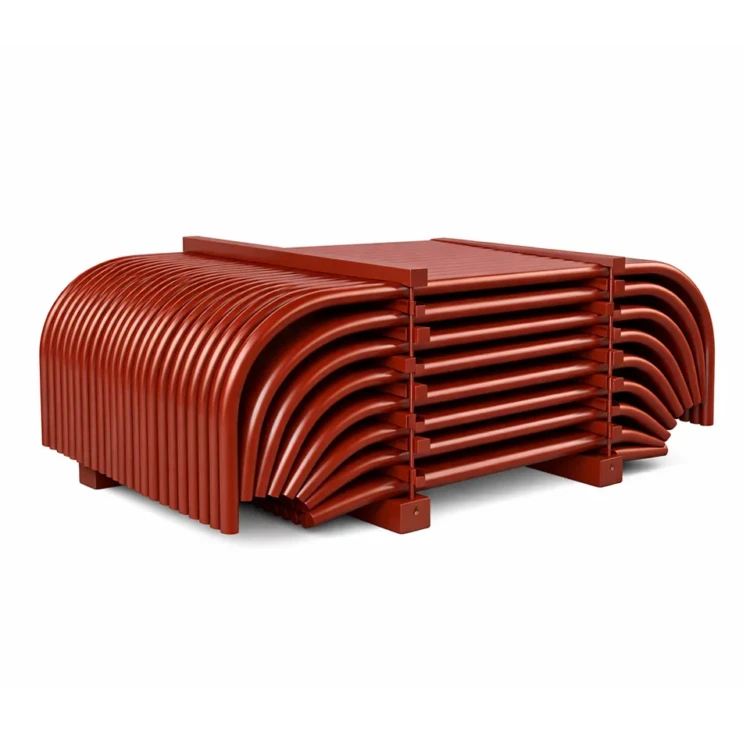

Экранные трубы парового котла КЕ-6,5

Экранные трубы парового котла КЕ-6,5 — комплект бесшовных стальных труб Ø51×2,5 мм для замены или ремонта поверхностей нагрева парового котла КЕ-6,5 паропроизводительностью 6,5 т/ч. Экранные трубы котла КЕ-6,5 изготавливаются КЗ «Сибкотломаш» г. Бийск по заводской конструкторской документации с гидроиспытанием и неразрушающим контролем сварных швов.

Экранные трубы: назначение и применяемость

Экранные трубы формируют топочную камеру парового котла КЕ 6,5 и работают на радиационном принципе теплообмена — непосредственно воспринимают тепло от факела и слоя горящего топлива. Котёл КЕ-6,5-14 — двухбарабанный вертикально-водотрубный паровой котёл с естественной циркуляцией и слоевым сжиганием твёрдого топлива, разработанный для производственно-отопительных котельных промышленных предприятий и коммунального хозяйства.

Экранные трубы котла КЕ-6,5 установлены по периметру топочной камеры — образуют боковые (правый и левый) и задний экраны. Концы труб привариваются к нижним и верхним коллекторам экранов Ø159×6 мм, шаг труб в плотном экранировании — 80 мм. Радиационная поверхность нагрева комплекта составляет 36 м². Всего в составе — 156 труб длиной по чертежу; сортамент и марка стали одинаковы для всех элементов поверхности.

Климатическое исполнение комплекта — У2 / УХЛ4 по ГОСТ 15150-69. Трубы соответствуют требованиям к котельным поверхностям нагрева по правилам Ростехнадзора и допускают работу при рабочем давлении 1,4 МПа и температуре насыщенного пара 194 °C. Особенность котлов серии КЕ — повышенные требования к стойкости труб к шлакованию и наружному истиранию золой угольного слоя.

Экранные трубы: материалы и изготовление

Экранные трубы котла КЕ-6,5 изготавливаются из бесшовных стальных труб наружным диаметром 51 мм и толщиной стенки 2,5 мм. Применяется котельная сталь марки 20 по ГОСТ 1050 — углеродистая качественная конструкционная сталь, рассчитанная на работу при температурах до 450 °C и давлении до 1,4 МПа. Трубы поставляются по ГОСТ 8732-78 (горячедеформированные) либо по ГОСТ 8734-75 (холоднодеформированные) в зависимости от партии прокатного производства.

Заводская технология включает резку прутов на мерные заготовки, гибку по чертежу на холодных трубогибочных станках с контролем овальности и утонения стенки в зоне гиба, торцовку и фаску под сварку, а также сборку отдельных пакетов на стапелях. Сварные соединения выполняются ручной аргонодуговой и автоматической сваркой под флюсом с последующим УЗД-контролем каждого шва.

Перед отгрузкой готовый комплект массой 1770 кг проходит гидравлическое испытание давлением 1,5×Рраб с выдержкой 10 минут. Расчётный срок службы экранные трубы при соблюдении норм водно-химического режима — не менее 50 000 часов в условиях работы на твёрдом топливе. Основные причины досрочного выхода труб из строя в котлах КЕ — наружное золовое истирание, шлакование экранов при сжигании углей с низкой температурой плавления золы и накипь со стороны воды при нарушении ВХР.

На каждую партию экранные трубы котла КЕ-6,5 оформляется сертификат качества с указанием марки стали, номера плавки, результатов гидроиспытания и заключения по УЗД. Сертификат прикладывается к товаросопроводительным документам и сохраняется в эксплуатационной документации котла.

Экранные трубы: совместимое оборудование

Экранные трубы котла КЕ-6,5 устанавливаются на следующее котельное оборудование производства КЗ «Сибкотломаш»:

• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паропроизводительность 6,5 т/ч с давлением насыщенного пара 1,4 МПа
• Верхний барабан КЕ-6,5 — концы труб вальцуются в трубные доски верхнего барабана
• Нижний барабан КЕ-6,5 — нижние концы труб образуют опускную ветвь циркуляционного контура котла
• Конвективные трубы котла КЕ-6,5 — образуют кипятильный пучок котла за топкой и работают по конвективному принципу теплообмена

Экранные трубы востребованы при капитальном ремонте котельных установок с истечением межремонтного срока, при разрыве отдельных труб с подтверждением гидравлическим испытанием, а также при модернизации с заменой топки или переходом на иной вид топлива. Совместимость подтверждается контрольной примеркой по чертежу конкретной модификации котла.

Экранные трубы: заказ и доставка

Экранные трубы котла КЕ-6,5 поставляются комплектом на один котёл и изготавливаются на заказ или со склада в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 12 до 20 рабочих дней с момента подписания опросного листа. Минимальная партия не лимитирована — отгружаем поштучно для аварийной замены и комплектом для планового капитального ремонта.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — пакеты на паллете с обвязкой и торцевыми пробками для защиты внутренней поверхности от загрязнений. Для оптовых заказов возможна отгрузка железнодорожным контейнером со станции Бийск.

При оформлении заказа экранные трубы укажите модификацию котла КЕ-6,5 (ТЛЗМ, ТЧЗМ, ПТЛ-РПК), заводской номер и год выпуска — это позволит подобрать комплект по фактическому чертежу. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня.
