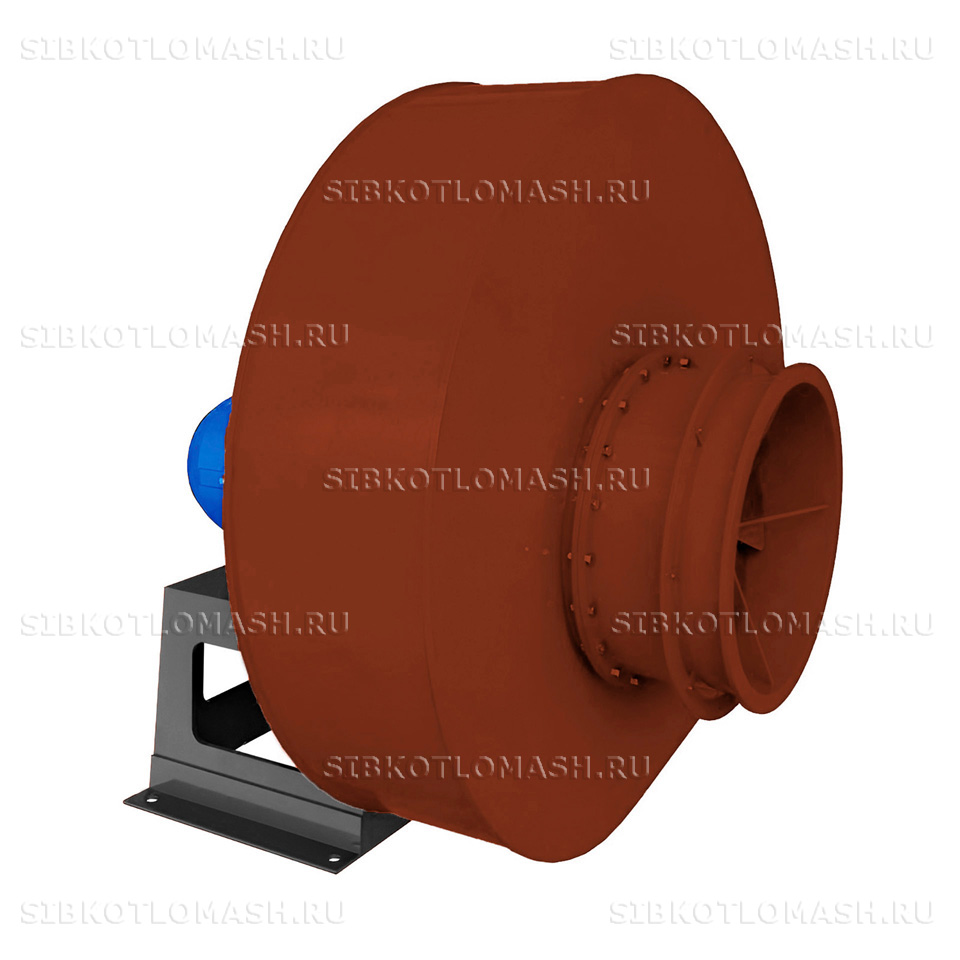

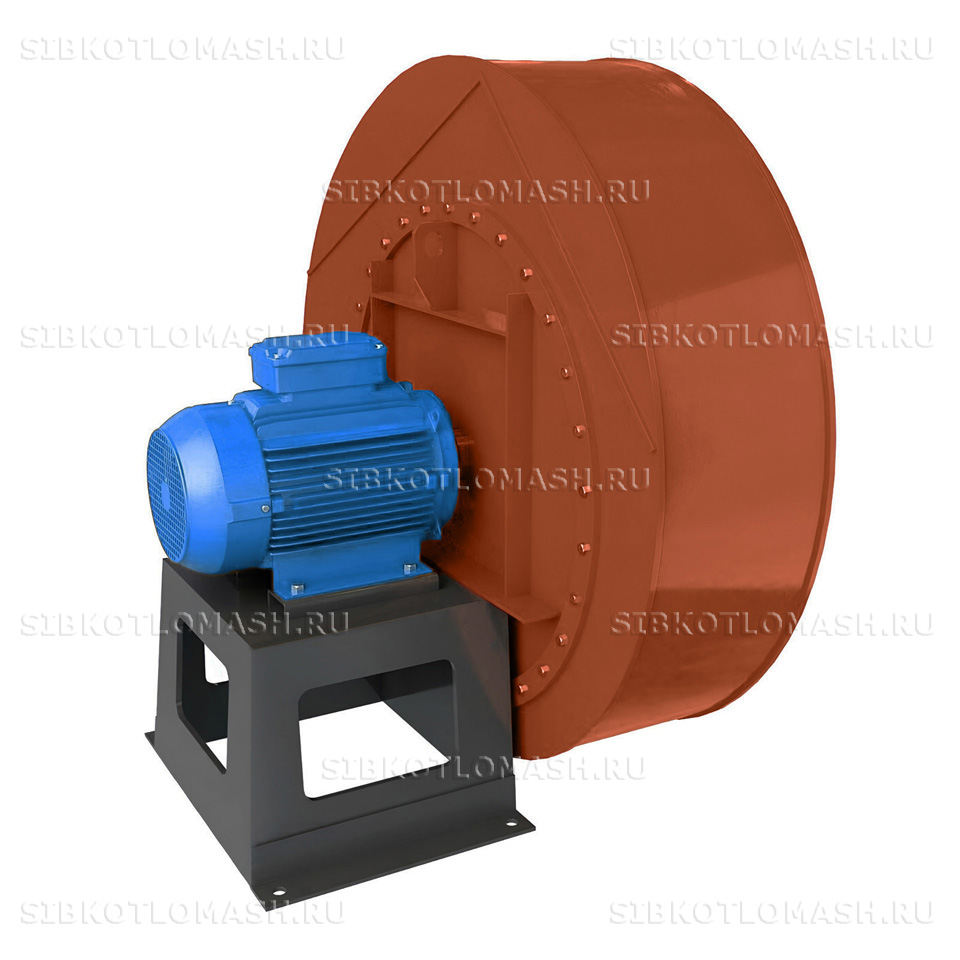

Вентилятор ВД-2,7-1500
Диаметр рабочего колеса, м — 0.27
Частота вращения двигателя (синхронная), max, об/мин — 1500
Типоразмер двигателя — 4АМ80А4
Установленная мощность двигателя, кВт — 1.1
Потребляемая мощность, кВт — 0.09
Производительность на всасывании, м3/ч — 550
Полное давление, даПа — 37.5
Температура перемещаемой среды на всасывании, С — 20
КПД max, % — 65
Предельная запыленность перемещаемой среды, г/м3 — 0.1
Предельная температура перемещаемой среды на всасывании, С — 70
Габариты поставочные с э/дв., LxBxH, мм — 420х393х569
Масса с э/дв. (без э/дв.), кг — 30 (23)
Угол разворота корпуса при поставке (монтаже) — 90°
Описание
Вентилятор 19ЦС-63 без ходовой части (с посадкой на вал электродвигателя) состоит из следующих комплектующих:
- корпус (улитка);
- рабочее колесо;
- всасывающий патрубок;
- электродвигатель-привод;
Рабочее колесо вентилятора — это устройство, состоящее из диска, к которому приварены или приклепаны лопатки, концы которых соединены кольцом. К диску приклепана втулка (ступица), с помощью которой диск рабочего колеса вентилятора закрепляется на валу электродвигателя.
При вращении рабочего колеса вентилятора воздух по воздуховоду подводится к центру рабочего колеса, где, за счет центробежных сил, отбрасывается от центра улитки к периферии и нагнетается в воздуховод. В центре рабочего колеса вентилятора образуется разрежение, куда беспрерывно поступает воздух.
Данный вентилятор не имеет входных направляющих аппаратов. При необходимости регулирования производительности и развиваемого полного давления, в тракте устанавливается шиберное устройство (заслонка). Заслонку желательно иметь на всасывающем участке тракта.
