Модели

ТС-2-30 и ТС-2-28

Транспортер скребковый
ТС-2-30
Цена: по проекту
Производительность
7,5 /15/30 т/ч
Ширина короба
400 мм
Скребок
230x100 мм
Шаг скребков
320 мм
Длина установки
до 120 м
Угол наклона
30
Скорость хода
0.1 / 0,2 / 0,4 м/с
Тип цепи
Р2-80-290
  • Компоновка трассы: прямые + поворотные секции
  • Угол перегиба на поворотах — 30°
  • Длина/конфигурация — по опросному листу
Транспортер скребковый
ТС-2-28
Цена: по проекту
Производительность
28 т/ч
Ширина короба
600 мм
Скребок
440x60 мм
Шаг скребков
512 мм
Длина установки
до 120 м
Угол наклона
30
Скорость хода
0.1 / 0,2 / 0,4 м/с
Тип цепи
2CР70M-07
  • Подача угля и удаление шлака из-под топок
  • Трасса: прямые секции + поворотные (перегиб 30°)
  • Расчёт трассы и комплектации — по опросному листу
Трасса под объект

Комбинация прямых и поворотных секций. Поворот — перегиб 30°.

Узлы в сборе

Приводная, натяжная, прямые/поворотные секции, цепь и скребки

Расчёт по опроснику

Длина, повороты, наклон, производительность — фиксируем в спецификации.

Конструкция

Из чего состоит транспортер

Коротко и по делу: узлы и их назначение.

Основные узлы

  • Привод: электродвигатель + редуктор

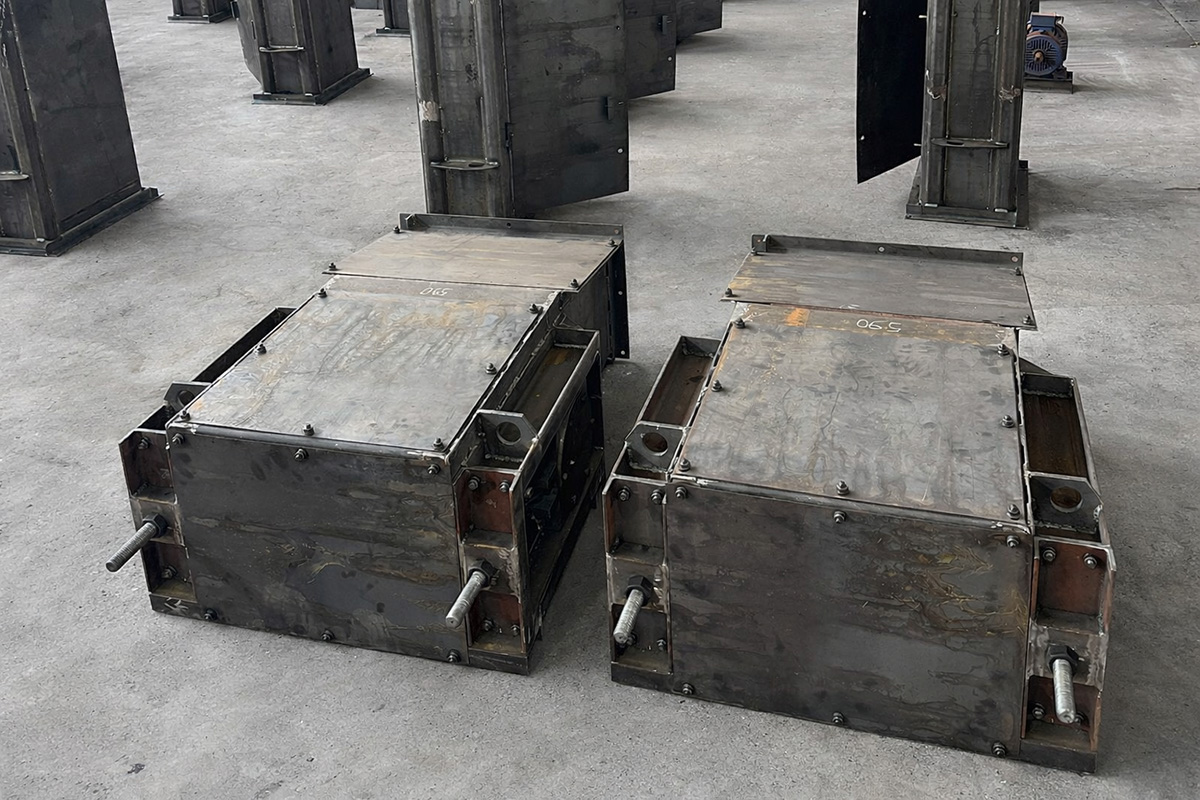

  • Приводная секция: вал со звездочкой, подшипниковые узлы
  • Натяжная секция: вал со звездочками и узлы натяжения

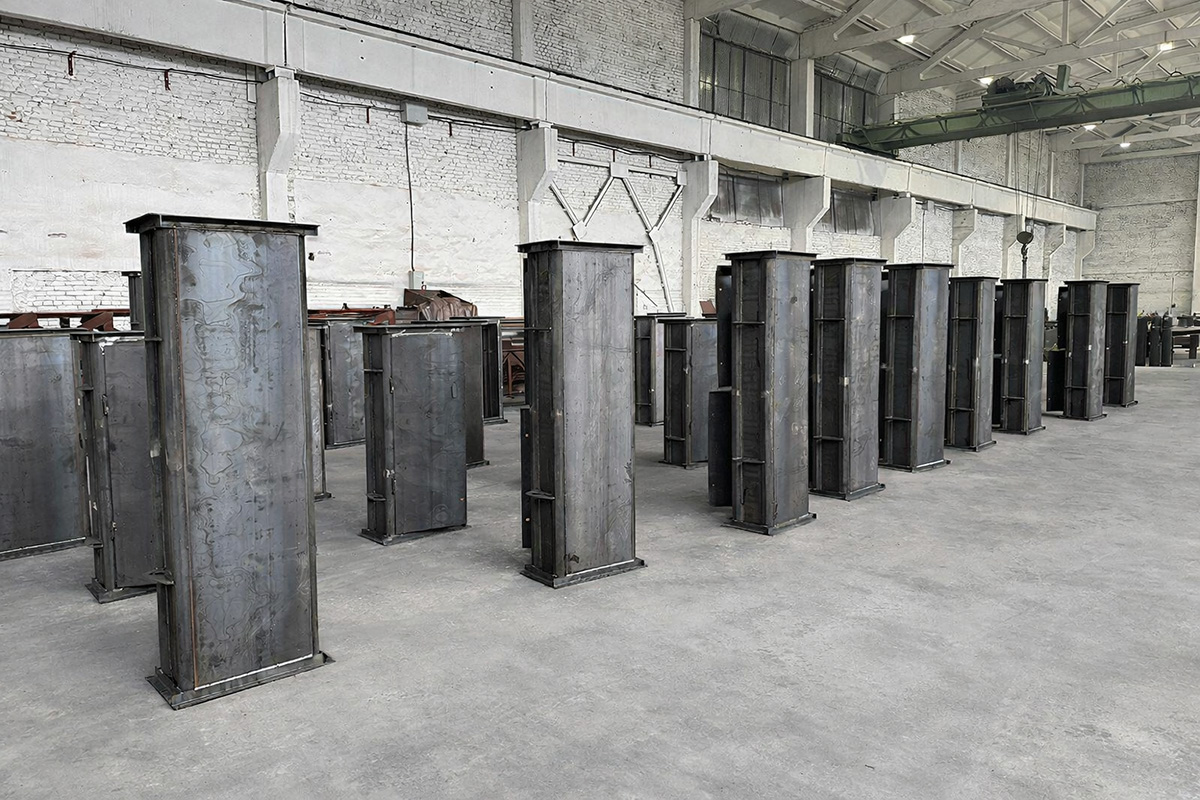

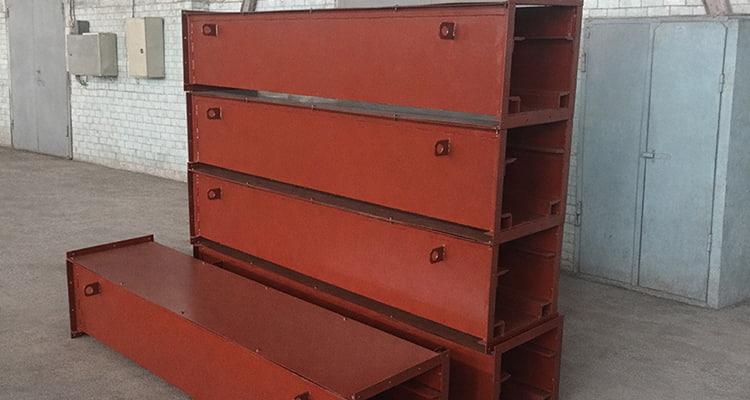

  • Прямые секции: короб с направляющими для цепей

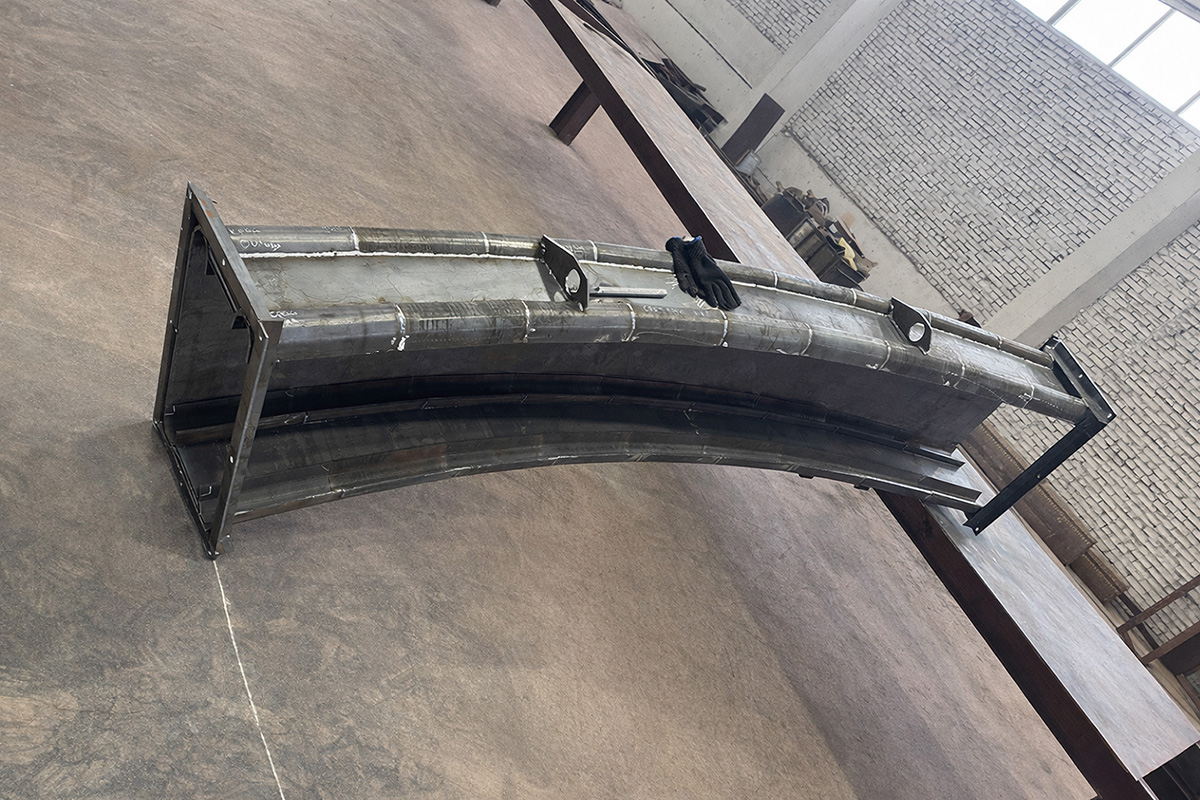

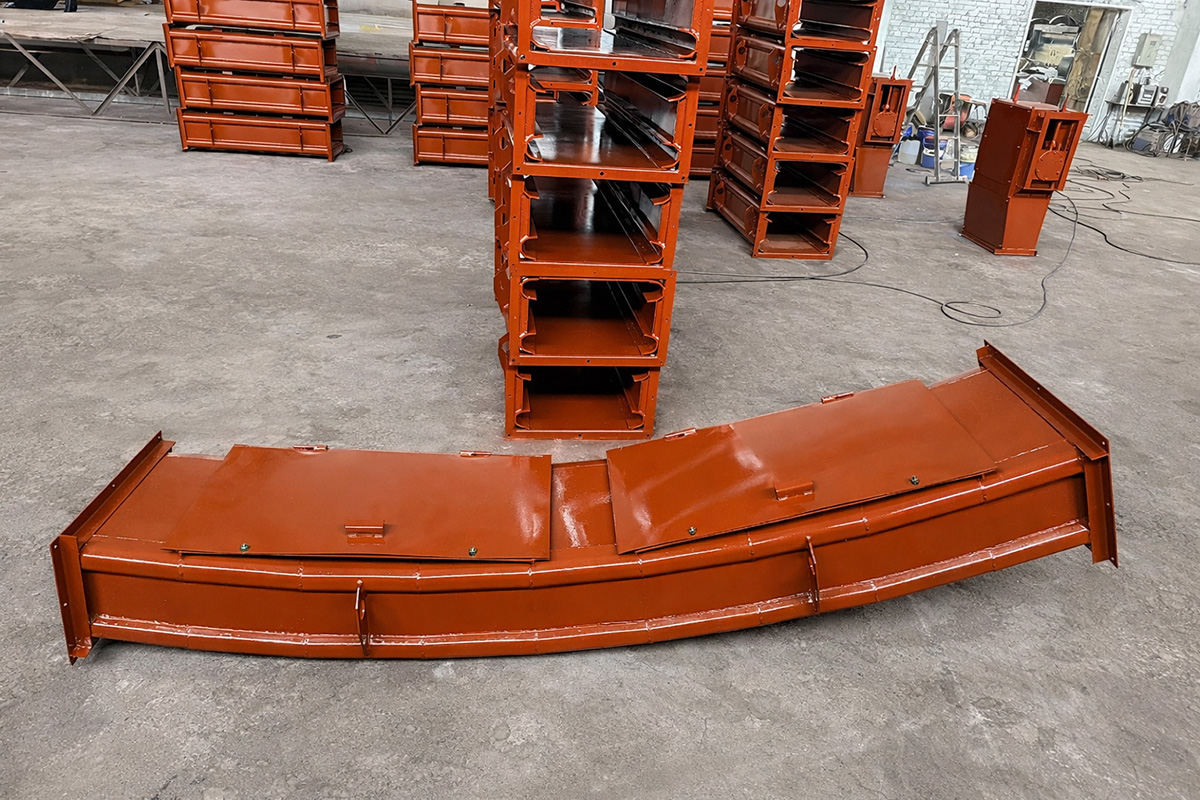

  • Поворотные секции: перегиб трассы 30°

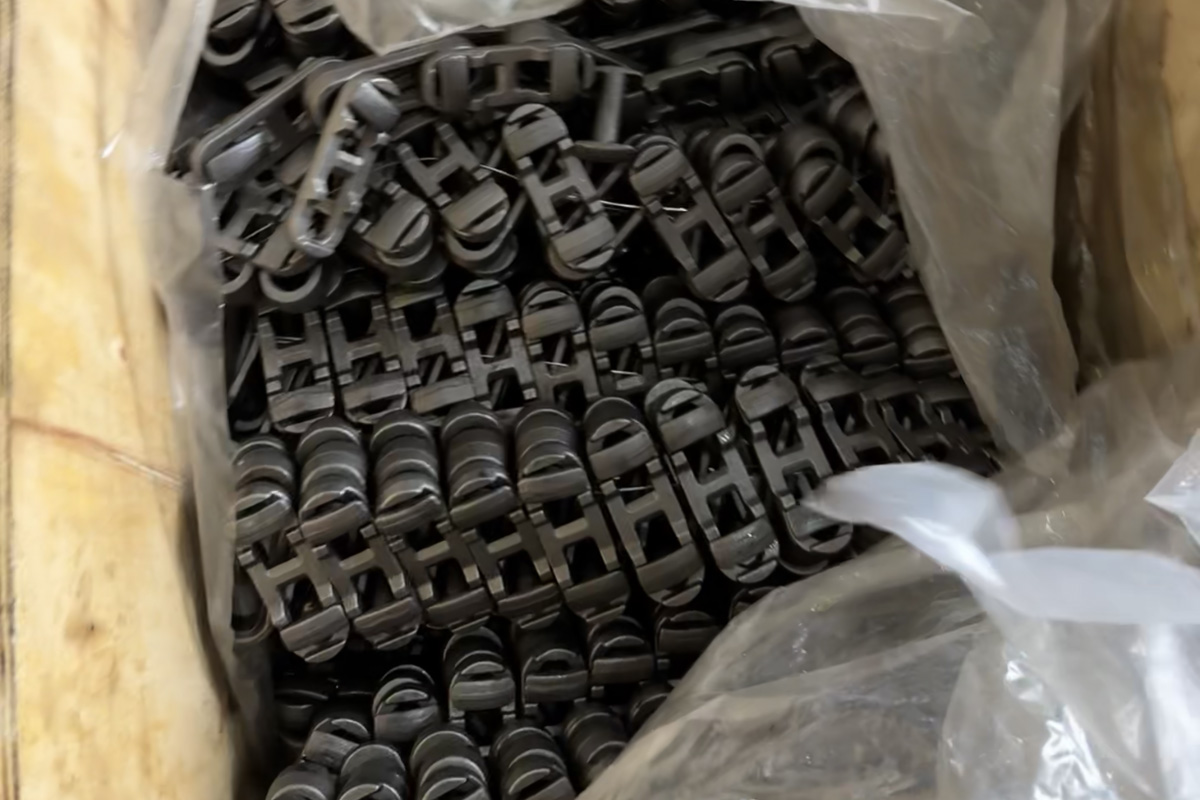

  • Цепь и скребки: тяга + скребок (параметры — по модели)

Как мы считаем трассу

  • Берём схему котельной/эскиз трассы
  • Фиксируем длину, повороты, наклон, точки обслуживания
  • Подбираем модель и комплектацию (ТС-2-30 или ТС-2-28)
  • Выдаём КП и спецификацию поставки

Комплектация

Что входит в поставку

Состав зависит от трассы. Фиксируем в спецификации под ваш объект.

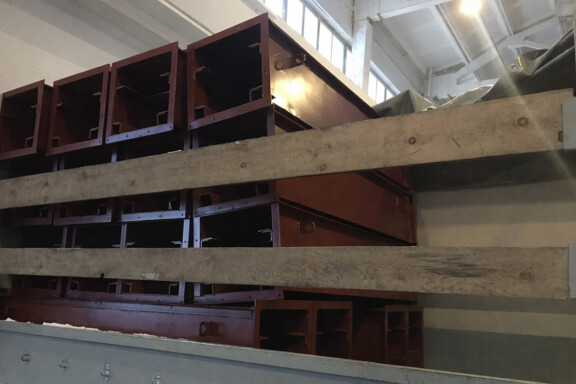

Поставка транспортера

  • Приводная и натяжная секции

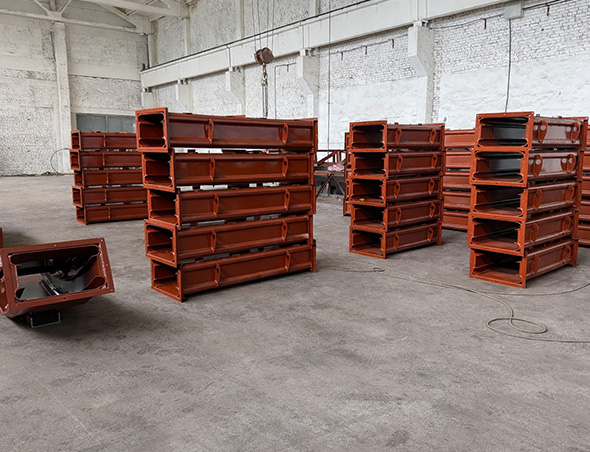

  • Прямые секции по длине трассы
  • Поворотные секции (перегиб 30°)
  • Цепь и комплект скребков по модели

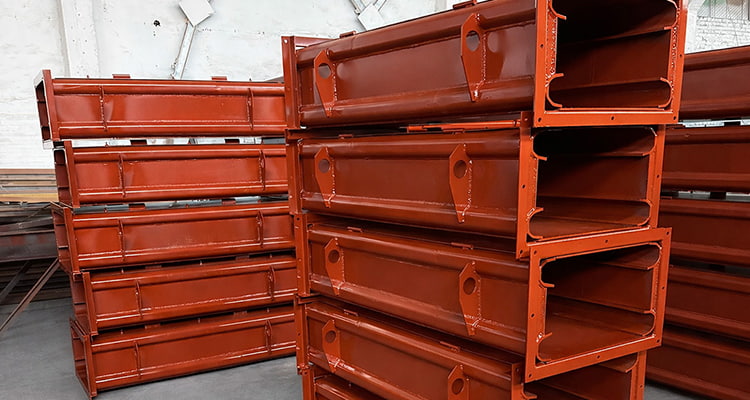

Фото
FAQ

Частые вопросы

Ответ
Запрос

Запросить КП / расчёт ТС-2-30 / ТС-2-28

Заполните форму — менеджер свяжется, уточнит ТЗ и подготовит коммерческое предложение

    Быстрые контакты

    Ответим в рабочее время. Для ускорения расчета — пришлите исходные данные и адрес объекта

    Что прислать (минимум)
    • Эскиз/план трассы и места поворотов
    • Ориентировочную длину и наклон
    • Режим работы и сроки
